案例17：膨胀石墨垫片的表面受损

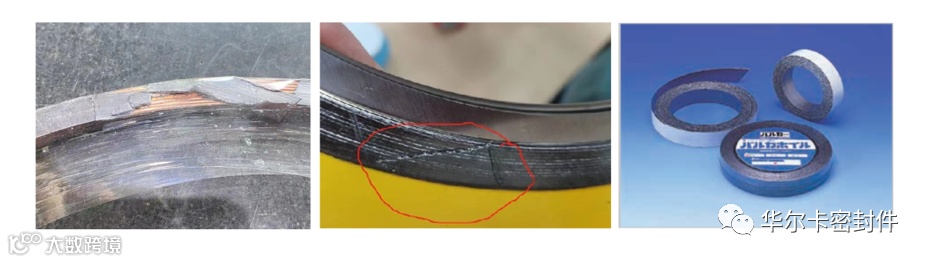

膨胀石墨具有优秀的耐化学性，同时蠕变松弛小，非常适合用作密封材料，另一方面，它也存在容易受损的缺点，在搬运和安装膨胀石墨类垫片时，如果操作不慎可能会导致密封面受损，从而形成泄漏通道，造成密封不良。
涉及到的垫片类型包括膨胀石墨垫片、膨胀石墨缠绕垫片、双面采用膨胀石墨贴敷的金属齿形垫片、金属平垫片、金属包覆垫片、金属波纹垫片等。
作为对策，主要是做好保管，搬运时必须保持包装完整以避免表面受损，安装时必须谨慎操作，最好不要使用尖锐的物品进行抓挠，或者直接将产品放置在地面上。
另外，也可以准备一些膨胀石墨带作为应急，修复有划痕和凹坑的膨胀石墨表面。
案例18：大口径缠绕垫片搬运时破损

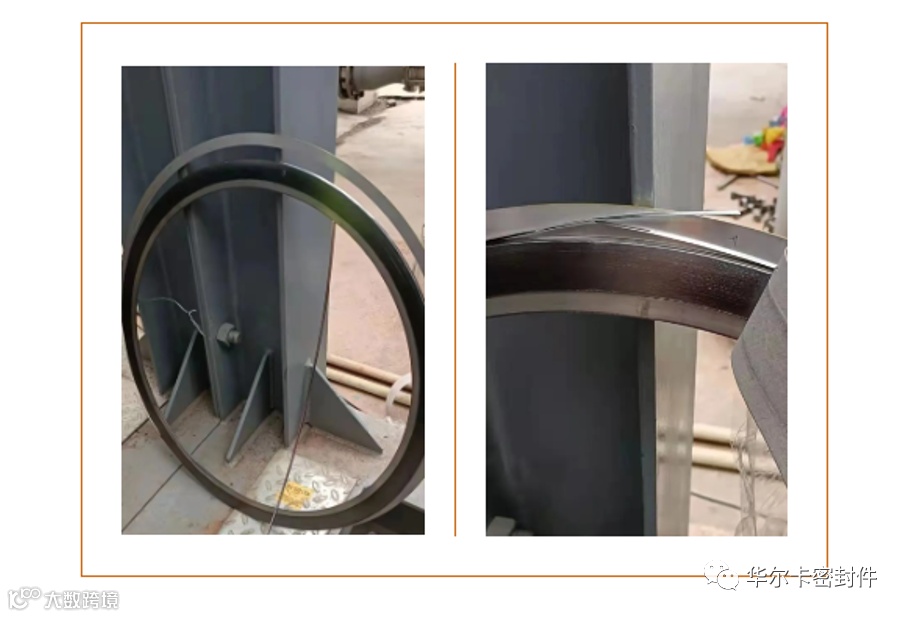

大口径的缠绕垫片无论是否设置了内外环，在保管、拆封、搬运、吊装、安装时，如果不够谨慎，可能会导致缠绕部分从内外环中脱出，甚至完全散架，特别是尺寸超过2000mm的缠绕垫片更容易发生这种情况。当缠绕部分从内外环脱离后，大部分情况下不能修复，导致垫片无法使用。
作为对策，首先在设计大尺寸缠绕垫片时，应该尽量附带内外环，尤其是填充材料为石墨和PTFE时；其次，可以将厚度设计为6.4mm，相对来说比4.5mm更容易保持形状，最后，也是最重要的，安装大尺寸缠绕垫片过程中，要避免会导致缠绕部分扭转、变形的暴力操作，具体请参考以下事项。
◆保管时最好避免斜靠放置，而是采用水平放置；
◆拆封时避免使用暴力拆除固定夹具；

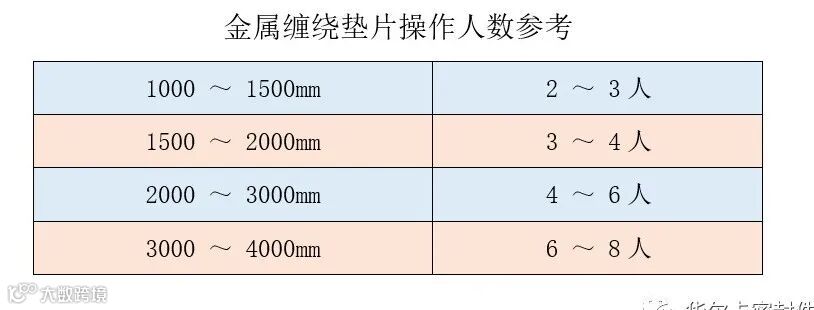

◆搬运和安装时，根据产品的尺寸按照下述人数操作。
案例19：大口径缠绕垫片的错位安装

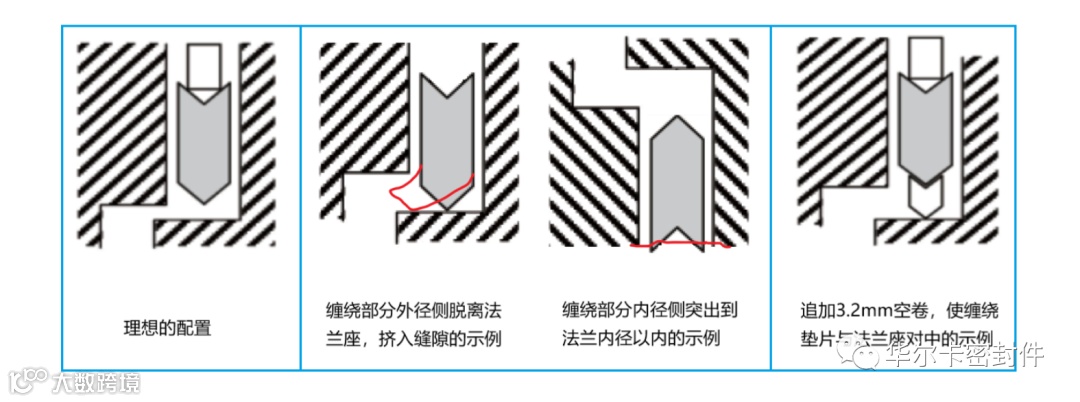

在凹凸面法兰组合（MFM）中使用基本型缠绕垫片，当凹凸两面法兰配合处的缝隙较大时，会出现缠绕垫片与法兰座不能很好对中的情况，特别是当缠绕垫片垂直安装时，处于下部（6点方向）的缠绕垫片的外径侧，可能会在受压后翘曲，挤入法兰缝隙中，而处于上部（12点方向）的缠绕垫片的内径侧，可能会突出到法兰的内径以内，如此一来，缠绕垫片可能会破损或者泄漏。
作为经常采用的对策，用于热交换器的缠绕垫片会增加外径侧的环带空卷数，同时外径尺寸也会以正公差为目标进行制作，这样可以很好的定位垫片，降低缠绕垫片与法兰座错位的程度，有助于降低突出、破损、泄漏的程度和可能性。
如果以上对策依然出现问题时，也可以在常规的4.5mm本体的外径侧和内径侧再追加3.2mm的空卷，可以更好地避免缠绕垫片偏离法兰座，当然也可以直接以内环，或者金属圆棒代替内径侧的3.2mm空卷。
另外，还可以在安装时进行调整，使用临时的固定板和固定板专用螺栓，将缠绕垫片定位在合适的位置，通过导向螺栓正确对齐法兰，在安装正式的螺栓进行初步固定后，去除固定板并正式紧固螺栓。
以上内容部分摘录自：
秋山 聪，华尔卡技术志，No.33，（2017）
