凯利特双吸泵高效节能保证
—CFD模拟分析
凯利特泵业为了观CPS型高效节能卧式双吸离心泵内部流道流体的流动情况和预测其性能，对其进行数值仿真计算。数值计算采用CFD软件Ansys-Fluent，其后处理程序能得出的进出口压力、扭矩以及压力云图及流线图、速度矢量图等结果，依此对泵进行性能预测，以及观察流体在泵流道内部的流动情况。
数值计算过程：三维造型—网格划分—数值计算—后处理
1、三维造型与网格划分
1.1、三维造型

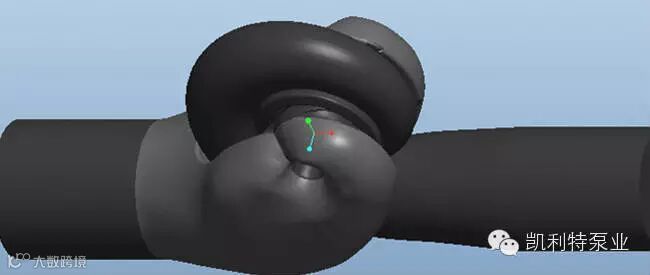

本次数值计算采用的三维造型软件为UG 8.0，图1.1为三维造型图，图中泵流道连接顺畅、光滑。
1.2、网格划分

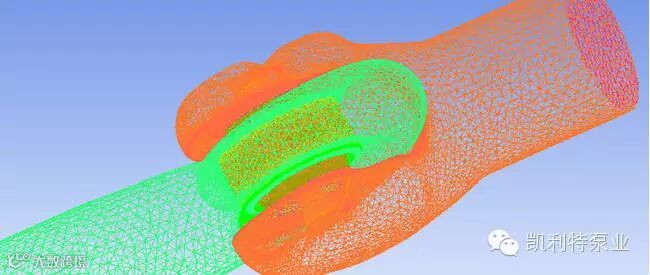

数值计算的载体为网格单元，网格质量的好坏直接影响数值计算结果的精度，本次数值计算采用的网格划分软件为Ansys-ICEM。在网格划分过程中需对边界进行名称定义，其边界包括进出口、壁面、交界面。网格划分完成，网格统计的数量为3417543，图1.2为网格划分图。
2、计算模型设置
数值计算的参数设置：
计算方法：稳态。
求解方法：SIMPLE算法。
计算模型：标准κ～ε湍流模型。
边界条件：进口采用速度边界,出口边界设置为自由出流（outflow），叶轮前后盖板、叶片、压水室、吸入室壁面都设置为壁面边界条件（wall）
交界面：两对（叶轮与进水段，叶轮与出水段）

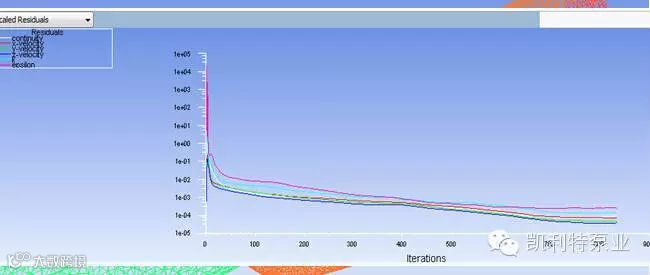

参数设置完成后，对其进行迭代计算，图2.1为迭代计算图。
3、流场分布
3.1、速度矢量图

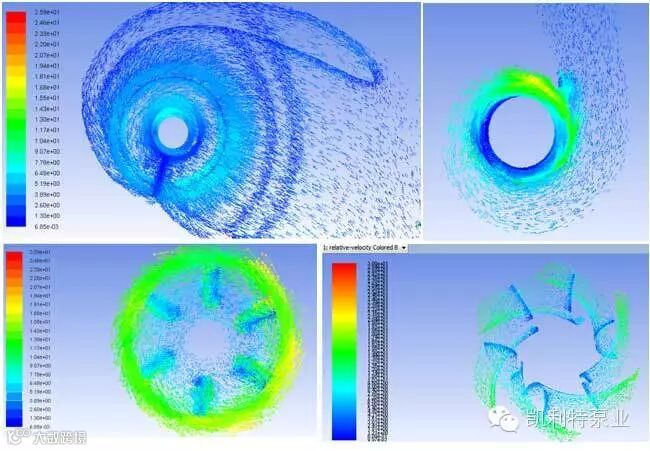

图3.1为泵吸入室、压水室、叶轮、叶片上流体的速度矢量分布图，从图中可以看出，流体进入吸入室后，速度变化不大，但进入叶轮后，由于叶轮旋转产生的离心力使叶片对流体做功，流体的速度从叶片进口到出口不断增大，在压水室中，由于断面的不断增大和壁面对流体的作用，速度从隔舌到出口逐渐减少，速度分布符合泵的运行规律。
3.2、压力分布图

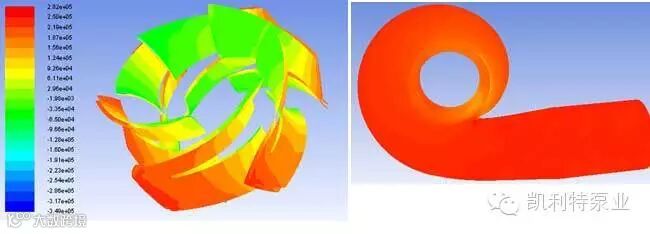

图3.2为泵叶轮叶片与压水室的压力分布图，图中叶轮叶片上的压力从进口到出口呈梯形增大，叶片背面压力明显少于工作面压力值，压水室的隔舍处压力值明显少于其它位置的压力值，这些符合伯努利方程和泵的内部压力分布规律。
3.3、流线图

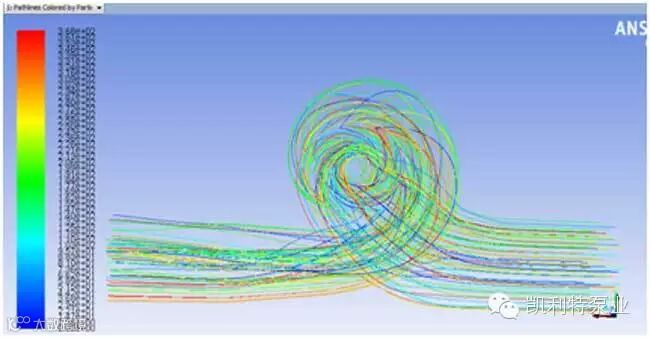

水泵的流线图能够放映泵内流体流动是否流畅、顺滑，泵内是否存在漩涡以及滞留区域，从图3.3中看，泵内流体流动顺畅，不存在大面积的漩涡及滞留区域。
凯利特CPS高效节能双吸泵效率高、低脉动、振动小、汽蚀余量低、零件标准化，广泛应用于发电厂、钢铁行业、市政水务、农田灌溉等领域。由凯利特泵业采用国内外最优秀的水力模型并结合多年应用经验优化设计而成。
