1 电力变压器容量的选择
1.1 变电所只装一台变压器时，变压器的额定容量Sr应满足全部用电设备的总计算负荷S30，即Sr≥S30
1.1.1 泵组的有功负荷P30=KdPe，kW
式中 Kd=需要系数，对于一台水泵，为1
Pe=电机额定功率，kW
1.1.2 泵组的视在负荷S30=P30/cosφ
式中cosφ=用电设备平均功率因素，对水泵，取0.8
计算示例：
某用户要为其在我公司采购的2台泵配套变压器，委托我们代为选择变压器的容量。泵的配套电机额定功率为110 kW，一用一备。
泵组的有功负荷P30=1*110=110 kW
泵组的视在负荷S30=P30/cosφ=110/0.8=137.5 kVA
1.2 变压器的额定容量系列Sr见下表（与电动机额定功率系列不完全相同）：
部分变压器额定容量Sr (kVA) |
|||||
100 |
125 |
160 |
200 |
250 |
315 |
2 电力变压器额定容量与电动机的起动方式从上表看出，本例应选用的变压器额定容量Sr=160 kVA (≥S30=137.5 kVA)

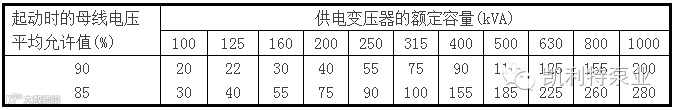

2.1 10(6)/0.4kV变压器允许全压（直接）起动的笼形电动机的最大功率(kW)
从上表可以看出，额定容量为160千伏安的变压器，只能允许额定功率为30千瓦或55千瓦的电动机直接起动。额定功率为110千瓦的电动机不能直接起动,而必须降压起动。
2.2 按变压器额定容量估算的允许全压（直接）起动的笼形电动机的最大功率(kW)从上表可以看出，额定容量为160千伏安的变压器，只能允许额定功率为30千瓦或55千瓦的电动机直接起动。额定功率为110千瓦的电动机不能直接起动，而必须降压起动。
电动机连接处电源容量的类别 |
允许全压起动的电动机的最大功率(kW) |
10(6)/0.4 kV变压器的额定容量Sr(kVA) (假定变压器高压侧短路容量≥50Sr) |
经常起动0.2Sr 不经常起动0.3Sr |
3 发电机额定容量与电动机的起动方式
发电机类别 |
允许全压起动的电动机的最大功率(kW) |
|
小型发电机功率Pf(kW) |
(0.12～0.15)Pf |
|
Pf≤200 kW的 柴油发电机组 |
手动调压 炭阻式自动调压 带励磁机的晶闸管调压 晶闸管、相复励自励调压 三次谐波励磁调压 |
0.1Pf (0.12～0.15)Pf (0.12～0.25)Pf (0.13～0.15)Pf (0.12～0.5)Pf |
4 泵与电动机或柴油机的功率配套
驱动机额定输出功率Pdro=K*P/η
式中 K=驱动机功率备用系数，见下表
P=泵额定轴功率，kW
η=传动效率。对弹性柱销联轴器，保险起见，宜取0.99～0.995
5 需要探讨的问题
柴油发电机组匹配比K=Pe/PH
式中 Pe=柴油机的额定输出功率；
PH=同步交流发电机的额定输出功率
对于使用要求不高，安装地点海拔不高的机组，K取1.6；对于使用要求高的机组，K取2。（根据同一资料的下表，该K值适用于PH为60～120 kW的机组。）
柴油机发电机组的匹配比
类别 |
移动机组 |
固定机组 |
固定机组 |
船用机组 |
额定输出功率(kW) |
≤200 |
200～1500 |
120～30*103 |
60～1000 |
成套形式 |
发电机组（包括柴油机、发电机控制柜等）、汽车式、拖车式及列车式 |
固定式安装 |
||
应用场合 |
移动通讯及流动式备用电源 |
边远地区及市电紧张地区 的基础电源、重要部门的备用电源 |
船用辅机、控制和照明电源 |
|
持续工作时间(h) |
12～72 |
24～100 |
≥72 |
|
环境温度(℃) |
-40～40 |
5～40 |
5～45 |
|
环境湿度(%) |
95 |
60 |
95 |
|
海拔(m) |
0～2000 |
0～1000 |
0 |
|
安装地点 |
车厢内、露天、坑道 |
室内 |
船舱 |
|
匹配功率 |
12h |
12h或持续功率 |
持续功率 |
|
匹配比K |
1.32～1.50 |
1.18～1.32 |
1.03～1.10 |
1.10～1.18 |
负荷特点 |
1 恒定转速、变负荷连续运行，短时间超负荷； 2 在10～18 s内迅速启动并投入负载运行； 3 有冲击负荷,如突加减100%、短期过电流50%～100%、短路、启动异步发电机 |
|||
(泵的运行与上表中的负荷特点比较，泵机组的运行更平稳，所以在选择配套的发电机组时，应该可以取上表的K值中的偏下限。)
