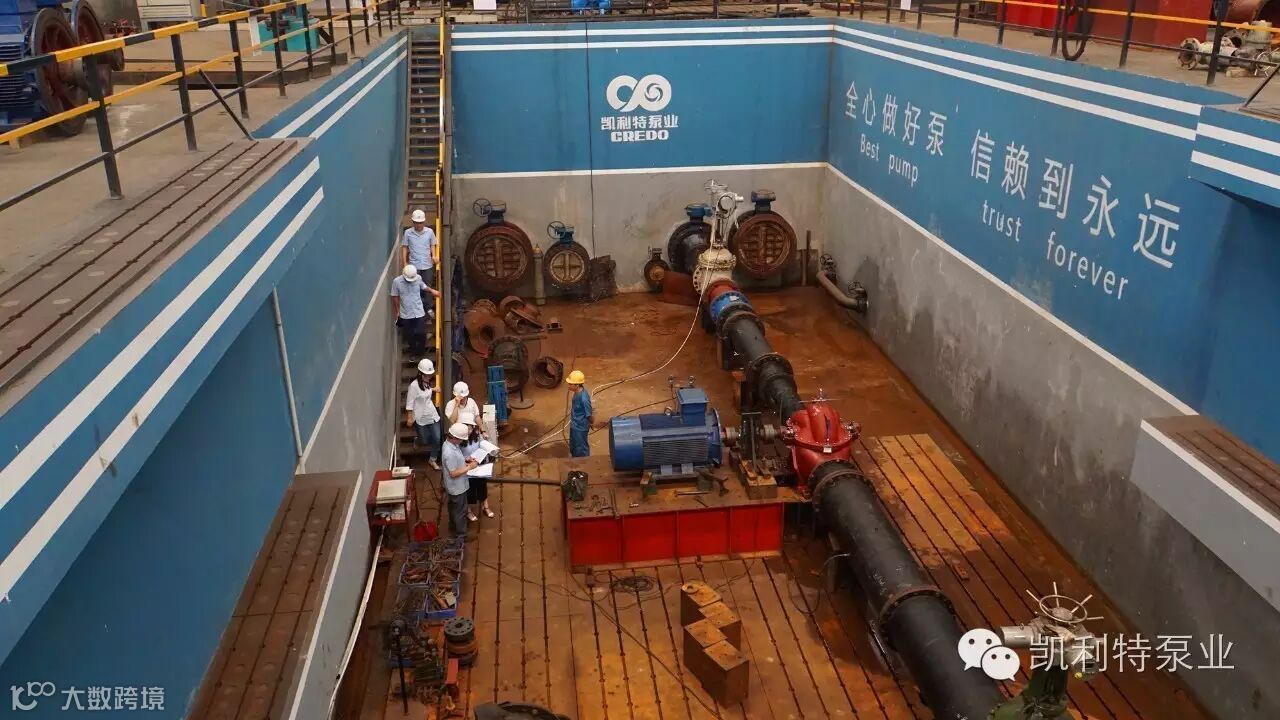

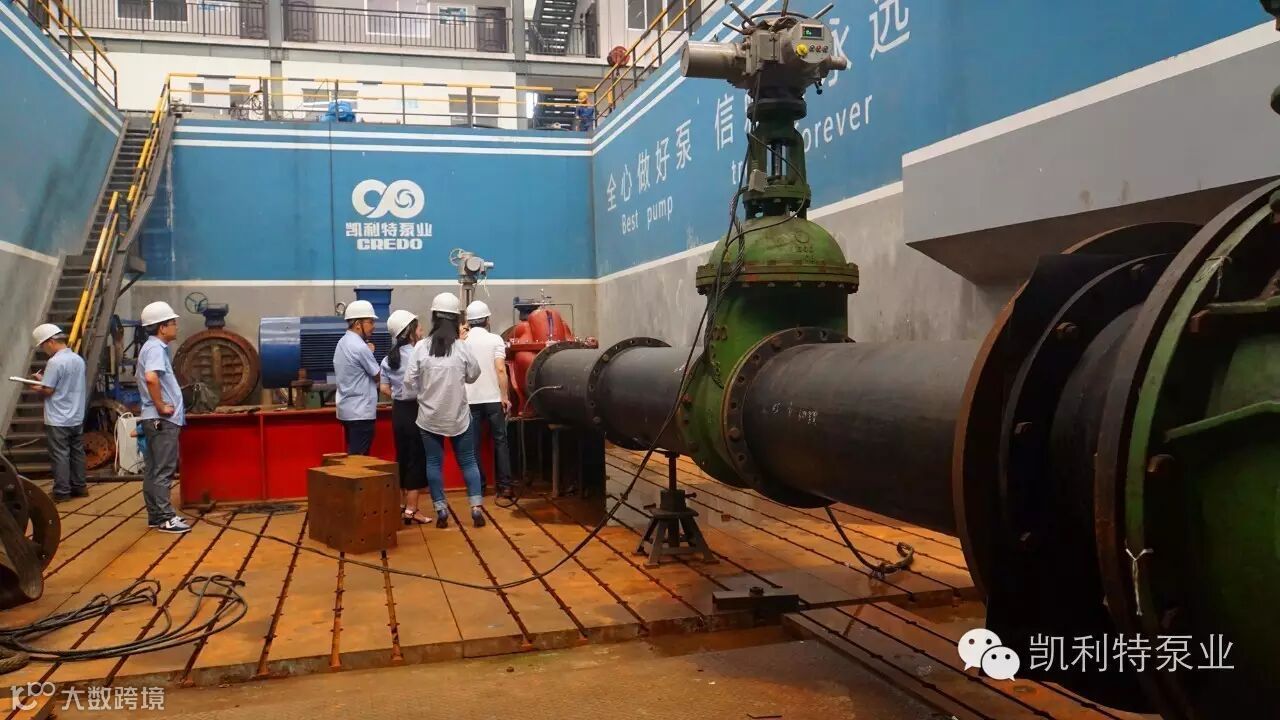

凯利特泵业国家二级实验测试站
1.一般事项
1.1适用范围
本要领书适用于化工离心泵、磁力离心泵的性能测试及判定。
2.测试准备
2.1测试装置的确认；
2.2配管中是否有异物；
2.2出口配管的口径是否满足被测试泵的要求；
2.3出口压力表是否已安装完毕；
2.4流量计的选用是否满足测试的要求；
2.5水位是否达到规定位置；
2.6各种测试用仪器是否处于良好状态；
3. 被测试泵是否有经过水压试验合格的标识；
3.1被测试泵的外观确认：
3.2泵的进出口部位是否有异物；
3.3确认泵是否已处于待测试状态；

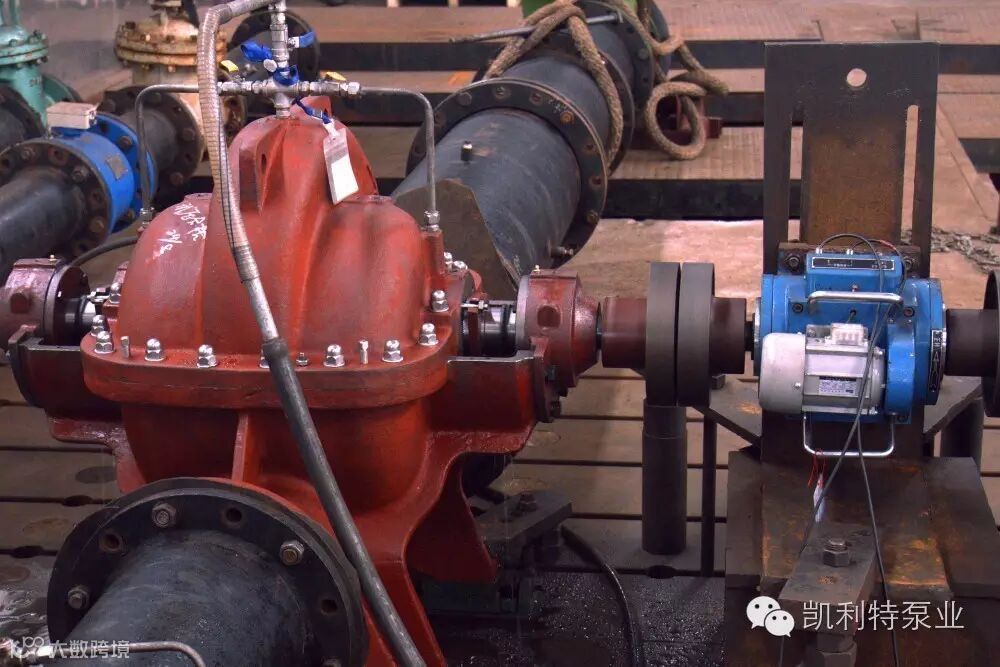

4. 被测试泵的配管
4.1泵的出口阀兰与装置连接是否合理、无泄漏；
4.2正确连接u、v、w三相动力线，并使装置电流表连接处于相应位置。
注意：测量时应选用适当的变流比，当额定电流超过88A时，应不再使用调压器，而从电源开关通过接触器直接输入；此时，电流互感器应改接成穿芯式（穿4圈），变流比为150：5，试验电流以不超过150 A为限。但测得的数值应修正到380V。
5. 泵的各项参数的确认：把泵的铭牌参数与相关数据输入测试系统中，并确认无误。
6. 根据生产任务单及名牌数据填写性能测试记录表，并记录当时的大气压、液温。
7. 测试
7.1出口阀微开（约1/3左右）。
7.2按启动按扭，启动泵后立刻检查下列项目：
7.2.1泵的出口压力表读数是否正常，如扬程偏低，可以考虑以下可能：
7.2.1.1泵的转向不对；确认u、v、w相的接线和装置的转向开关位置。
7.2.1.2电力不足或功率不对：确认电压、电流及频率的设定。
7.2.2泵是否有异常噪声和异常振动（包括轴监器有无相檫声）。如有，应找出原因，排除后再继续试验。
7.2.3电流、电压、频率表的指示值是否正常。如有异常，立即停止测试。
7.3慢慢地打开出口阀门，开到所测试的最大流量。
7.4性能测定：
根据检查要领书，泵的测试试点必须5点以上（包括工作点），其中一点为大于工作点流量。这5个以上测试点的间距分割应本着一目了然，便于分割的原则。通常，5个以上测试点必须包括：0流量、泵的最小流量、工作点流量、大于工作点流量。
为了数据存储和数据间比较，通常同规格的泵取样的测试点相同为好。测试时，通常取从大流量测到小流量的测试方法，反之亦可。
7.4.1测定参数：
流量Q（1/min） 出口扬程Hd（m）
电流I（A） 输入功率Pin（Kw）
7.4.2性能测试方法：
7.4.2.1确定泵所需测试点的流量。
7.4.2.2调节泵的出口阀门，使流量固定在所需的测试点上，记录泵的：流量、出口扬程、电流、输入功率。
7.4.2.3流量从大到小逐点测试并记录，直至0流量。
注意：0流量状态运转时，时间不要太长。
7.4.2.4打开泵的出口阀门，停机，性能测试完毕。
7.4.3测试数据处理：
7.4.3.1泵的全扬程计算：
Hr=Hd—Hs+（Vd²—Vs²）/2g+Hm
Hm—进出口压力表的测点高差（m）
（Vd²—Vs²）/2g—进出口管的速度水头差
注：由于我公司泵的进出口管径相差不大，其速度水头差数值较小，因此，速度水头差值可忽略不计。
7.4.3.2泵的轴功率（BHP）计算：
由输入功率（Pin）可在电机特性曲线上查出轴功率（BHP）。
（电机特性曲线是根据JISC4027标准计算画成的曲线）
7.4.3.3泵的电流计算：
由测试装置上电流表直接读出。
7.4.4实际液体数据计算：
7.4.4.1当实际工作液体的比重、粘度与水相似时，以上数据可直接使用。
7.4.4.2当实际工作液体的粘度>2.0CP或比重不等于1.0KG/M³时，实际液体数据必须经过换算：
a．全扬程H’=H/fs×fv×fv’（m）
H—水测得的全扬程。 Fs—比重对H~Q曲线的修正系数。
Fv—粘度对H~Q曲线的修正系数。 Fv’—粘度对扬程的修正系数。
b．实际液体和轴功率（BHP’）=水测得的轴功率（BHP）×溶液比重（Kw）
c．实际液体工作电流：由BHP’在电机特性曲线上查出电流值。
7.4.5记录：
以上测试数据记录在性能试验记录表上
7.5判定：
7.5.1Q—H曲线
7.5.1.1各项性能应在GB/T12785-2002附录B范围内。
7.5.1.2曲线形状应是从左上角到右下角的圆滑圆弧，但在小流量状态的允许有少量下抛。
7.5.2实际液体工作点的电流<泵的额定电流。
7.5.3实际液体工作点的功率<泵的额定功率；
8. 测试结束
8.1停止被测泵；
8.2关闭试验装置电源；
8.3拆除泵上的辅助配管接口
8.4除去泵的配线；
8.5从装置上把泵卸下。
