折弯刀具介绍及在制定折弯工艺时的注意要点
折弯刀具的分类：
3.折弯刀具的分割：
正常情况下刀具（上下模）的标准长度为 835mm；为便于折弯不同的长度，常将整条刀具分割为以下几段：10+15+20+40+50+100+100+200+300=835

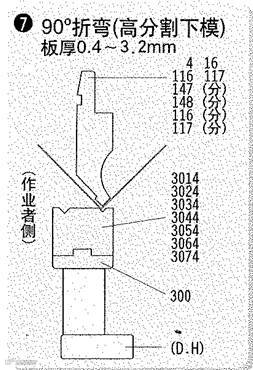

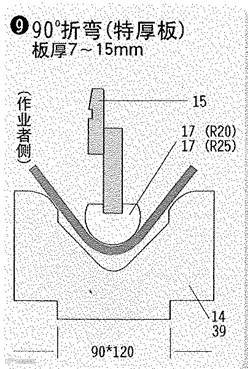

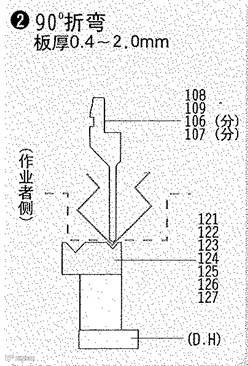

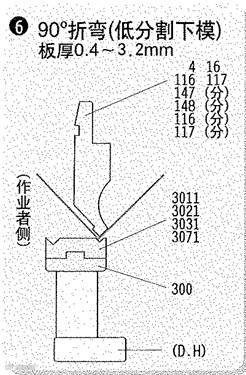

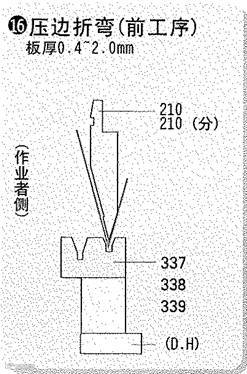

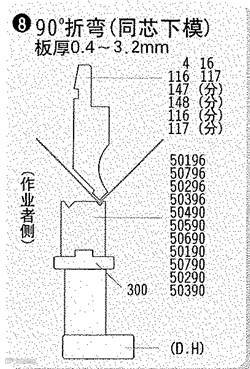

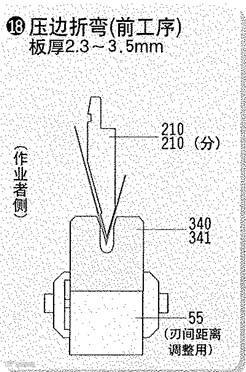

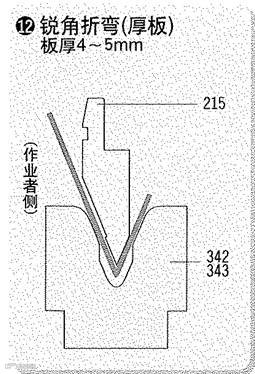

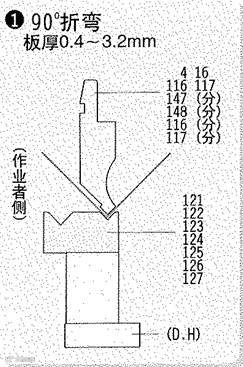

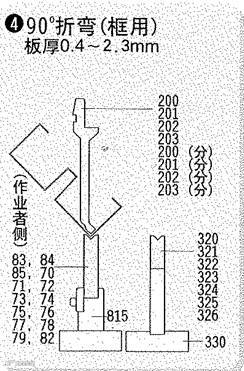

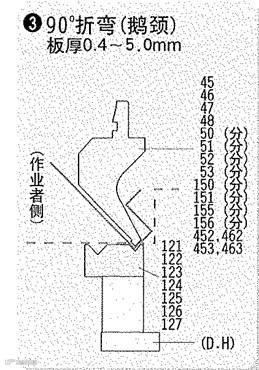

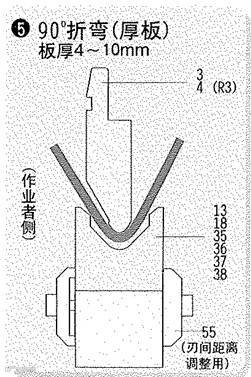

20种折弯模具的用法

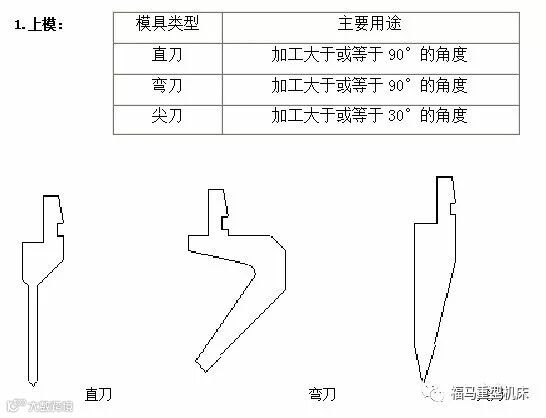

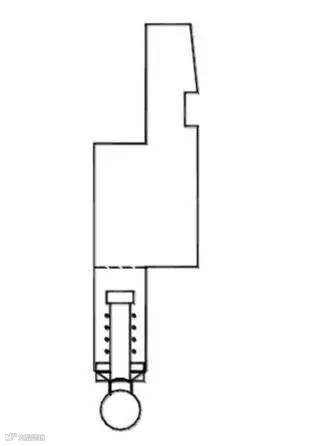

折弯上模刀具种类及其适用范围

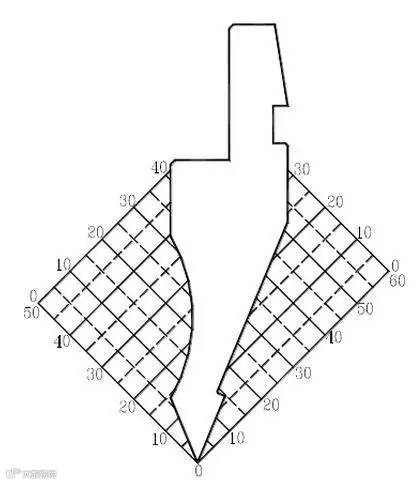

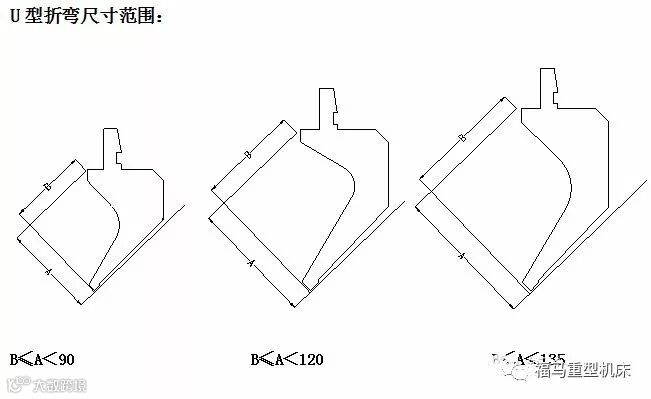

普通型弯刀
加工特点:
1.弯刀在折弯中的应用主要是W方向的避位,折弯示意图如下所示:
2.X方向:Xmin>4mm方可折弯 (W方向有尺寸要求时) 3.Y方向:0<Y<30mm时,Z方向不能避位 Y≧30mm时,Z=Y-30

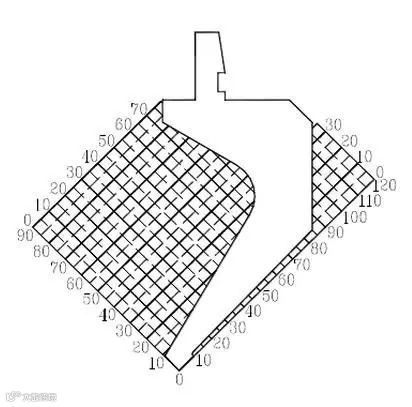

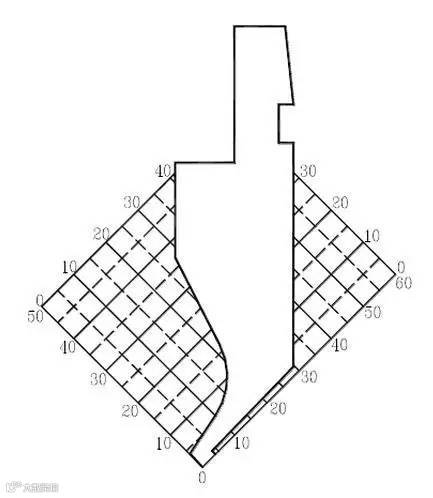

鹅劲型弯刀
加工特点:
1.弯刀在折弯中的应用主要是W方向的避位,折弯示意图如下所示:

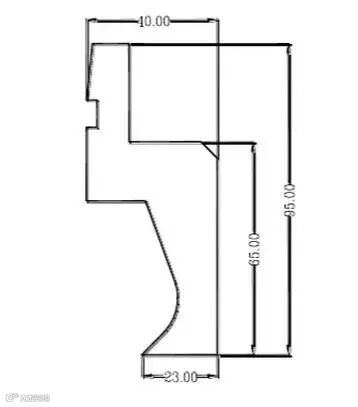

2.X方向:Xmin>9mm方可折弯 (W方向有尺寸要求时) 3.Y方向:0<Y<85mm时,Z方向不能避位 Y≧85mm时,Z=Y-85

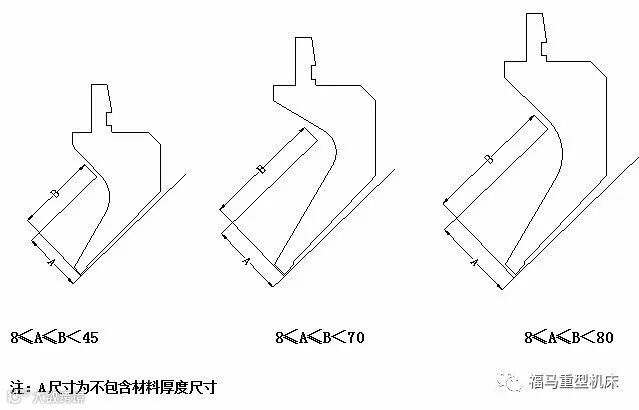

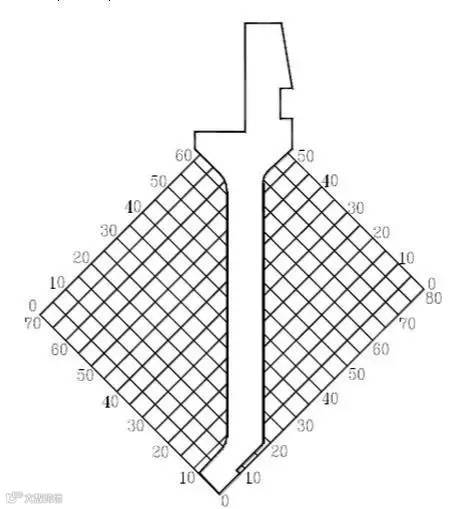

弯头型直刀
加工特点:
1. 适合折弯对称产品,前后方向均可避位.
2.当Xmin>10mm时,W与X方向可成正比例增加.
3. 当0<Y<20mm时,Z=0.
4.当Y>20mm时, Y与Z方向可成正比例增加.
5.W方向可折弯长度大于Z方向可折弯长度.

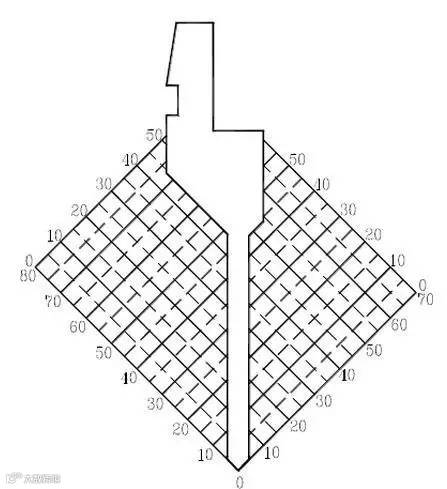

直剑刀
加工特点:
1.适合折弯对称产品,前后方向均可避位,折弯开口可小至6mm.
2.当X<50mm,Y<50mm时,W与X方向可成正比例增加

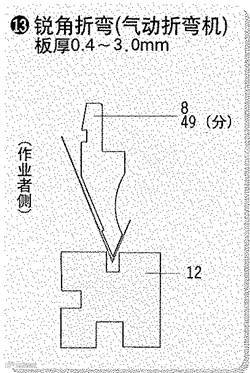

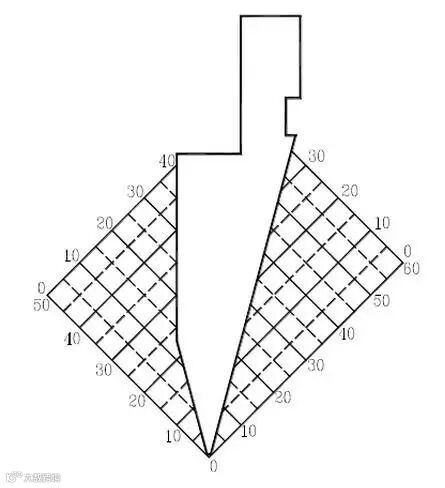

锐角直刀
加工特点:
1.适用范围为30°~180°之间
2.利用刀具尖端的小角度闪躲抽牙孔,和其它需要避位的工件

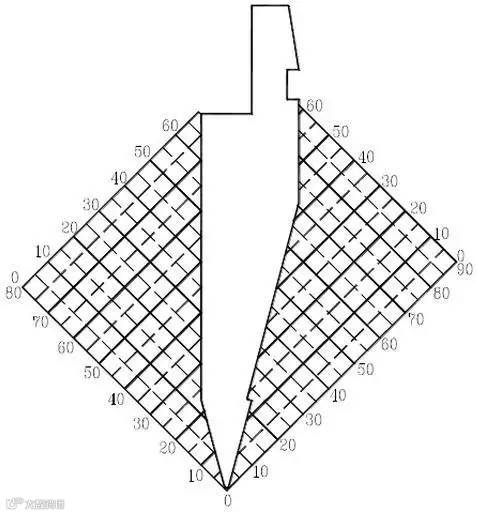

3.用于插深折弯,插深适用折弯角度如下图所示;
锐角直刀
加工特点:
1.适合折弯范围在45°~180°之间的角度
2.利用刀具尖端的小角度闪躲抽牙孔, 和其它需要避位的工件
锐角直刀
加工特点:
1.适用范围为30°~180°之间
2.利用刀具尖端的小角度闪抽牙孔.

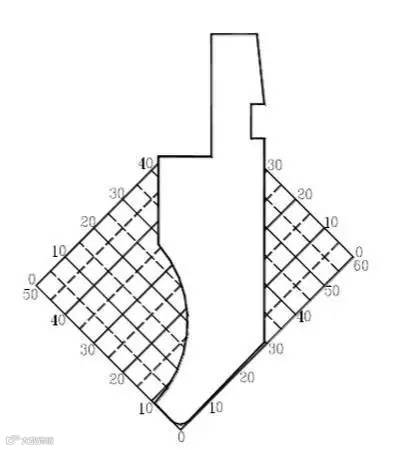

3.用于插深折弯,插深适用折弯角度如下图所示

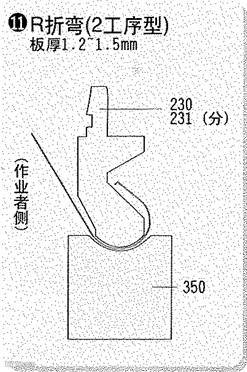

圆弧刀
圆弧刀通常用作上盖的折弯 ，有时也用于工件角度偏小时的整形.

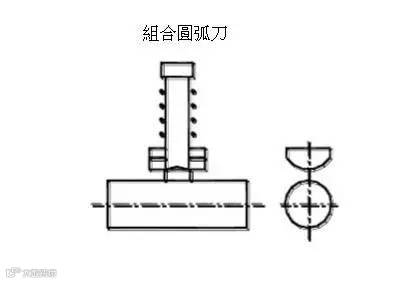

组合圆弧刀
此圆弧刀主要用于折弯内R圆弧角，圆弧刀下模以相应的V槽作配合
压平模
加工特点:

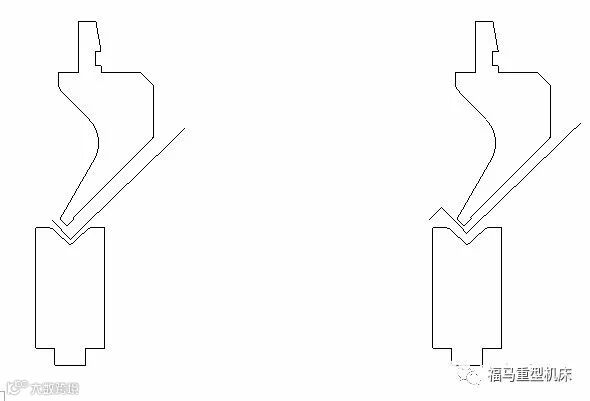

1. 下图为折弯反折压平产品形状示意图.所有相似形状均可折弯.要与30上下模配合使用.
2. 也可用于压形,压铆,整形等加工方式

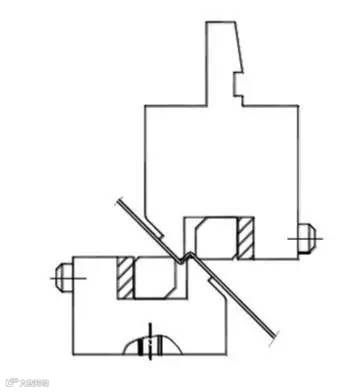

断差模
加工特点:
1.用于常用折刀无法折起的Z折 H=1~10mm
