如何在项目实操中优化既有深化方案的安全性?

如何在项目实操中优化既有深化方案的安全性? 金星宇遮阳
2023-03-09
1
导读:安全为本!

上篇,从项目实操角度介绍了《如何在项目实操中保证活动式外遮阳建筑应用的安全性》。从深化方案和计算结果对比来看,既有深化方案完全满足安全性要求。那么,既然已经满足了,为何还要进行优化呢?其实答案不难理解,优化的目的:实际上是从满足性到更合理性的过程,具体就是“为了使活动式外遮阳更符合建筑赋予透光的门窗/幕墙的各项功能要求,使得建造阶段方便施工,使用阶段能融入建筑,并能安全、长期、可靠发挥其功能”!

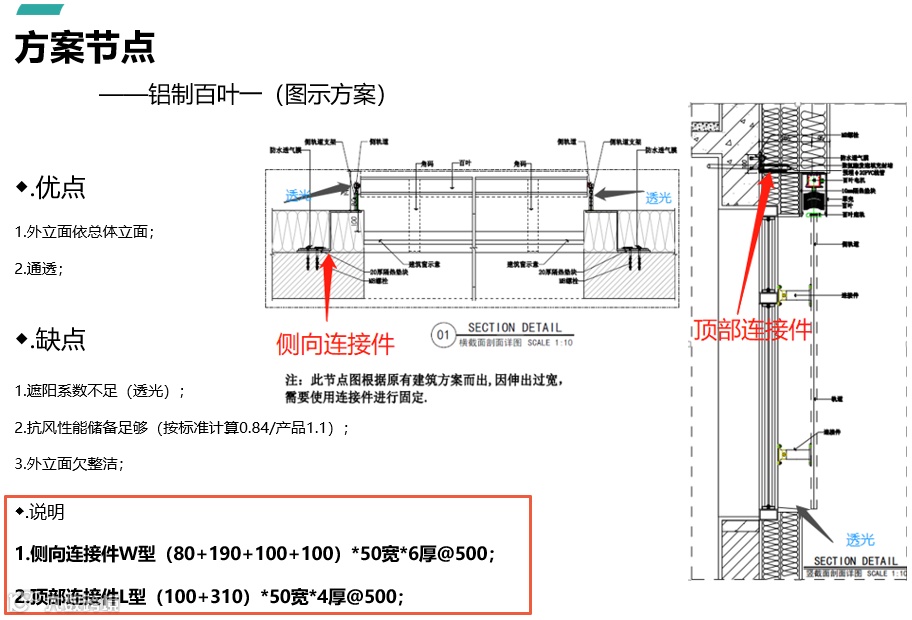

从既有深化方案(如下图)来说,铝制百叶实际已出外墙面,易导致如下不利后果:1.遮阳效果略差(SD≥0.3),同时,两侧和底部透光厉害,易产生“眩光”;2.兜风系数大,对铝制百叶的抗风能力要求较高;3.外立面的美观性下降;4.经济性不良;

本次优化,紧扣“因地制宜、功能优先、安全为本、系统融合、重视美观、兼顾检修”设计要点/原则,重点以上述4项不利后果为主要优化点,总体上以“构造措施和样板检测修正”为主要手段,来达到优化目的。具体做法如下:

 1

构造措施

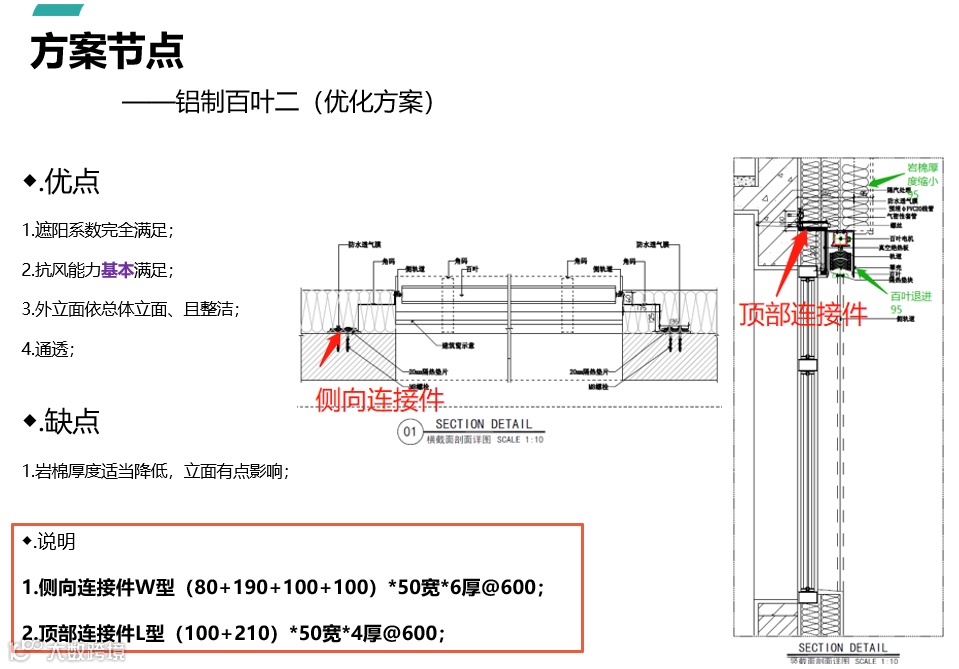

①将铝制百叶由原有外挂状态向窗洞内移,整体不出外墙面,以降低兜风系数、降低SD值并提升遮阳效果,同时增加外立面的整洁性、减少“眩光”,同时必须控制铝制百叶到门窗的净间距大于20mm,防止铝制百叶在风压作用下挠度变形碰撞门窗,形成噪音和破损门窗;同时,因为铝制百叶向窗洞内移,罩壳也将“侵占”外保温(λ岩棉=0.04w/m·k)空间,为避免“热桥”效应,在罩壳位置增设20厚真空绝热板(λ真空板=0.005w/m·k)来高效替代原有100厚岩棉保温;②将深化方案的90系列铝制百叶,调整成为80系列铝制百叶;优化方案如下:

按照《活动式外遮阳建筑应用的安全性到底如何保证》中的理论,重新分析、计算如下:
1.荷载分析。同深化方案的受力情况,不赘;
2.荷载计算。优化方案下,该铝制百叶的荷载计算如下:
①在建筑上的风荷载计算值(产品的计算风荷载值),因铝制百叶已入洞口内,兜风系数降低,风荷载的计算值为:0.67kn,明显小于深化方案的0.84kpa(过程不赘);
②每个连接件剪/弯荷载计算值:

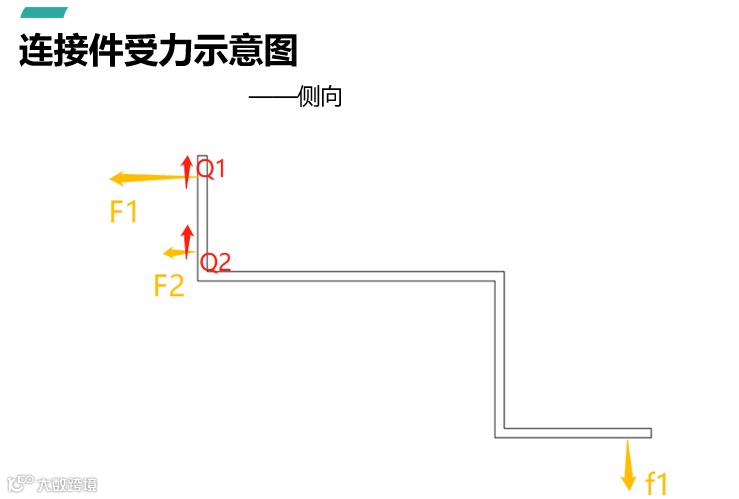

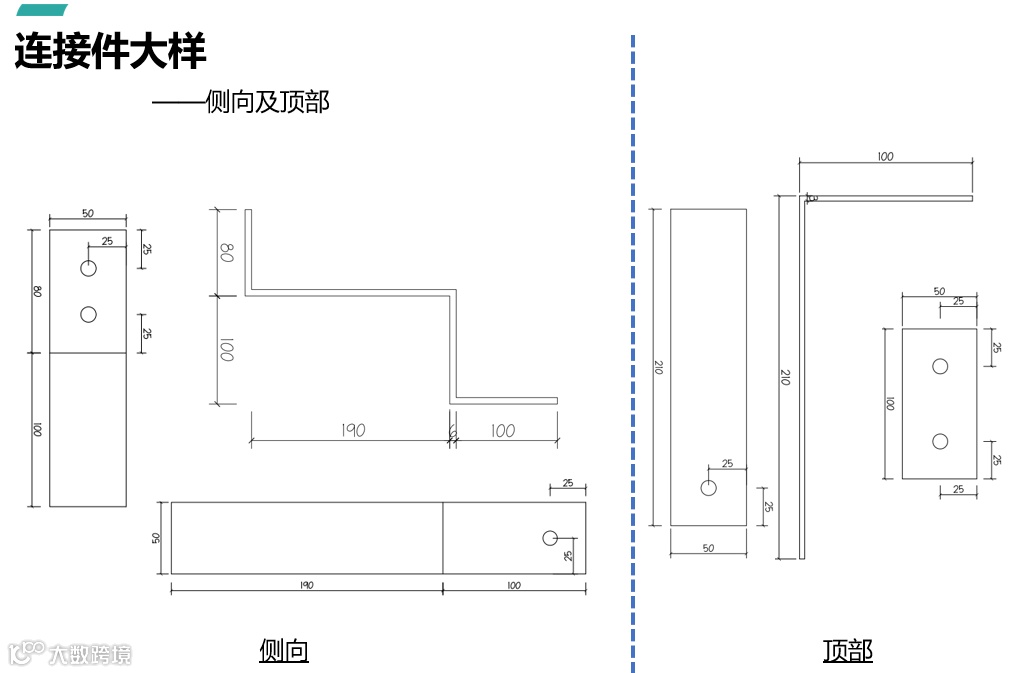

侧向连接件:W型(80+190+100+100)*50宽*6厚@600;受力示意图如下:

在上述侧向连接件中:
f1为不含罩壳尺寸的百叶风压分摊至单只连接件的力为:0.46kn;
F2/Q2原则上仅为定位固定之用,受力非常小,且远小于F1/Q1,故不考虑计算及比对;
F1为不含罩壳尺寸的百叶风压分摊至单只紧固件的抗拔力;
Q1为不含罩壳尺寸的百叶风压分摊至单只紧固件的剪切力;
经过,“力平衡”,求得该连接件的抗剪切力为0.46kn;“力矩平衡”求得该连接件的抗弯矩为:0.13kn*m;

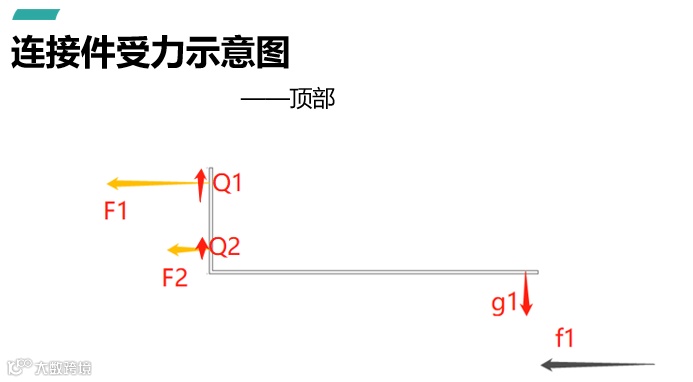

顶部连接件:L型(100+310)*50宽*4厚@600;受力示意图如下:

在上述顶部连接件中:
g1为百叶自重(3.2kg/m2)分摊至单只连接件的力,即3.2*2.4*2*10/5/1000=0.04kn;
f1为罩壳尺寸的百叶风压分摊至单只连接件的力为:0.10kn;
F2/Q2原则上仅为定位固定之用,受力非常小,且远小于F1/Q1,故不考虑计算及比对;
F1为罩壳尺寸的百叶风压和百叶自重分摊至单只紧固件的抗拔力;
Q1为罩壳尺寸的百叶风压和百叶自重分摊至单只紧固件的剪切力;
经过,“力平衡”,求得该连接件的抗剪切力为0.03kn;“力矩平衡”求得该连接件的抗弯矩为:0.02kn*m;
③每个紧固件的抗剪/拉拔的荷载计算值:
侧向紧固件(百叶导槽与连接件的连接点):经过,“力平衡”,求得该紧固件的抗剪切力为0.46kn;
侧向紧固件(连接件与结构墙体的连接点):经过,“力平衡”,求得该紧固件的抗剪切力为0.46kn;“力矩平衡”求得该抗拉拔力为2.32kn;
顶部紧固件(百叶罩壳与连接件的连接点):经过,“力平衡”,求得该紧固件的抗剪切力为0.03kn;
顶部紧固件(连接件与结构墙体的连接点):经过,“力平衡”,求得该紧固件的抗剪切力为0.03kn;“力矩平衡”求得该抗拉拔力为0.3kn;
④产品的风压荷载下挠度变形值:该尺寸的80百叶0.67kpa风荷载计算值的挠度最大变形实测为:13mm;

 2

现场实测

M8*100膨胀管紧固件,进入C30砼结构墙体70mm深,实测的剪切力为≥6.5kn,抗拉拔力为≥4.6kn;


 3

判断

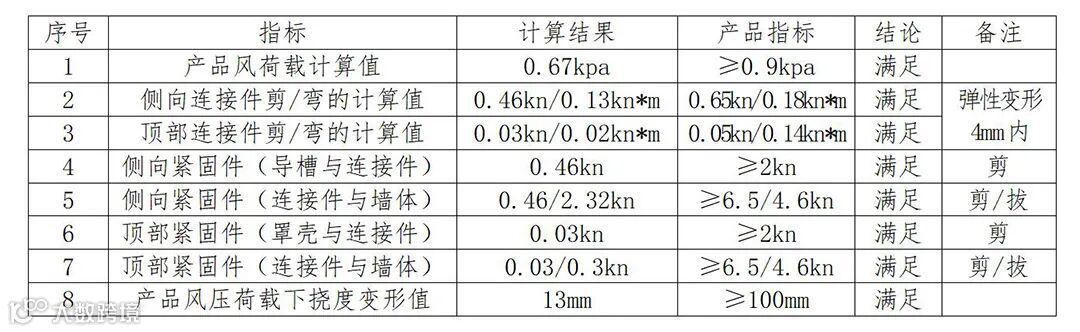

依据上述计算结果与产品相对应的性能指标进行比对,如下表:

写在最后:
本优化方案,紧扣“因地制宜、功能优先、安全为本、系统融合、重视美观、兼顾检修”设计要点/原则,同时也兼顾到经济性,重点介绍安全性优化过程和想要达到的效果,获得了设计及客户的一致认同。相信,所有建筑应用活动式外遮阳的产品,只要经过认真分析、科学计算,安全性都能有保证!
不知道上述观点,亲爱的小伙伴们是否认同?欢迎交流!



▲ 点击上方卡片关注金星宇遮阳,助力双碳目标


南京金星宇节能技术有限公司,是国内领先的建筑外遮阳解决方案供应商。


早在2003年,金星宇就将欧洲成熟的遮阳技术引入中国,成为国内首批深耕建筑外遮阳行业的高新技术企业。金星宇产品出口50多个国家及地区,满足不同经纬度上建筑的遮阳需求。同时,在国内为300多个三恒科技项目和被动式项目,提供定制化的外遮阳解决方案。


金星宇拥有包括一体化外遮阳卷帘、铝制卷帘、铝制百叶帘、织物卷帘在内的全系产品,充分满足居住建筑、公共建筑、超高玻璃幕墙及超宽洞口等各类窗洞应用场景的遮阳需求。
