蒸压加气混凝土砌块～拉结筋、墙梁、构造柱设置规范？13J104条文解读

蒸压加气混凝土砌块：拉结筋、墙梁、构造柱设置规范条文

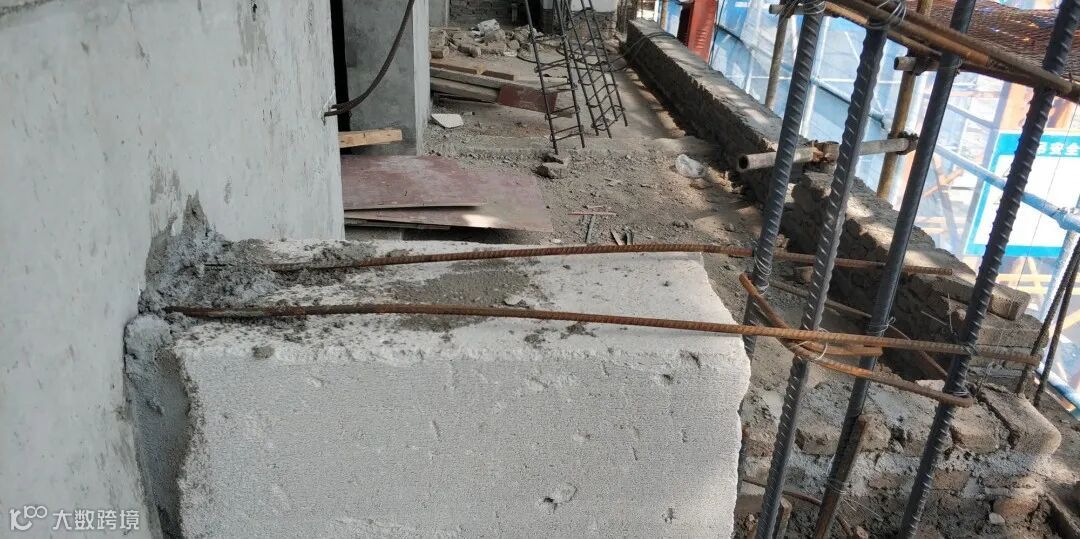

一、拉结筋设置要求

竖向间距：沿柱高每500mm设置一道（当块材高度为250mm时）；若块材高度为300mm，则间距为600mm。

配筋要求：配置纵向拉结钢筋，墙体厚度大于250mm时设3根直径6mm钢筋，分布筋为。

伸入墙体长度：抗震设防6度及以下不宜小于700mm；多层建筑7度时宜通长设置；7度高层及8度时必须沿墙全长贯通。

二、墙系梁（腰梁）、边框设置要求

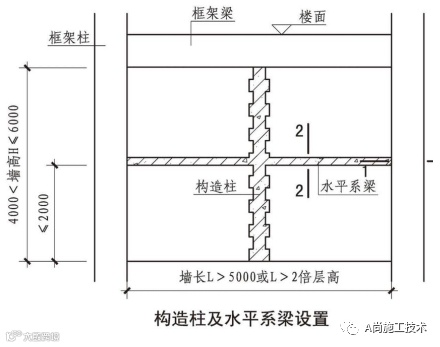

墙水平系梁：墙体高度超过4m时，宜在墙体半高处或门洞上端（或窗下端）设置与柱连接且沿墙全长贯通的现浇钢筋混凝土水平系梁，截面高度不小于60mm。墙高不宜超过6m，超过时需进行专项设计。

边框设置：洞口宽度小于2.1m的砌块墙，应在洞口两侧设置钢筋混凝土边框。

三、抗震设防区构造柱设置原则

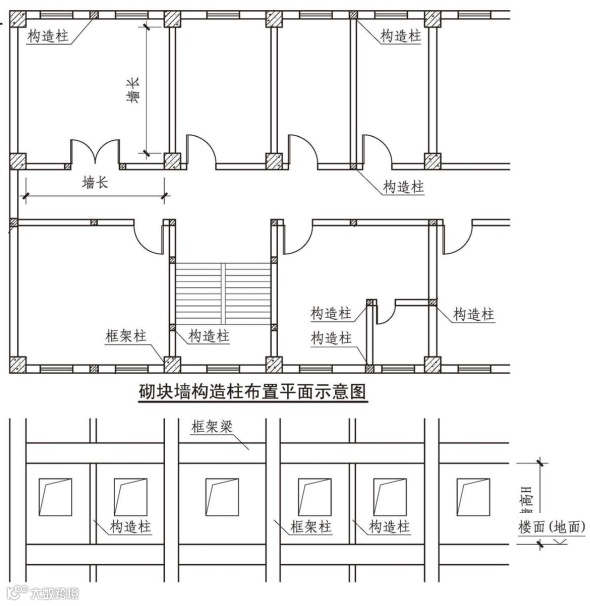

1. 砌体墙端部无混凝土墙、柱时，以及墙体转角、丁字接头处应设置构造柱。

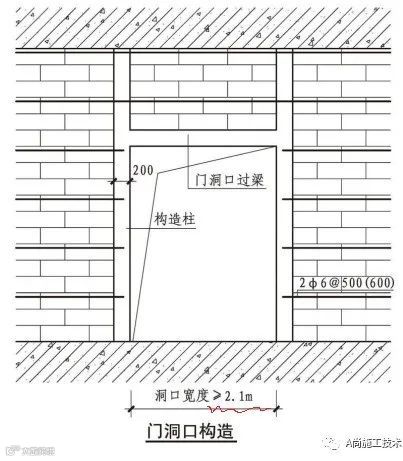

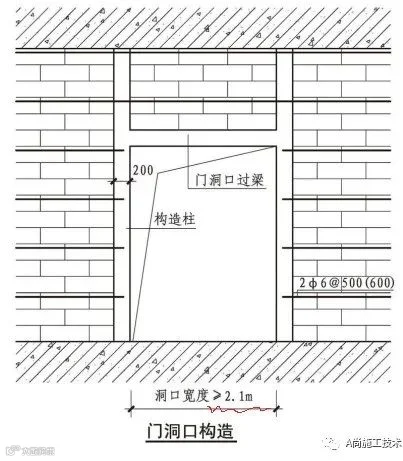

2. 宽度≥2.1m的洞口两侧应设置构造柱。

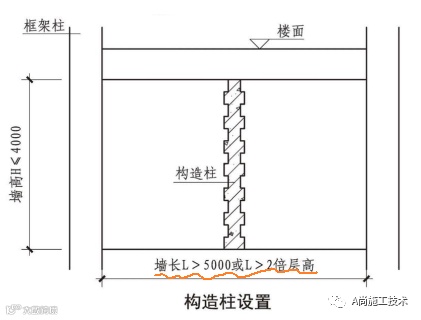

3. 墙长大于5m或两倍层高时，应在墙体中部增设构造柱。



4. 墙长大于8m时，应每隔3.0～3.5m设置构造柱。
5. 外围护墙阳角（含悬挑结构阳角）应设置构造柱。
6. 支承在悬臂梁或悬臂板上的墙体，应设置抗裂构造柱，间距不大于3m。

四、构造柱截面尺寸、配筋及钢筋预留要求

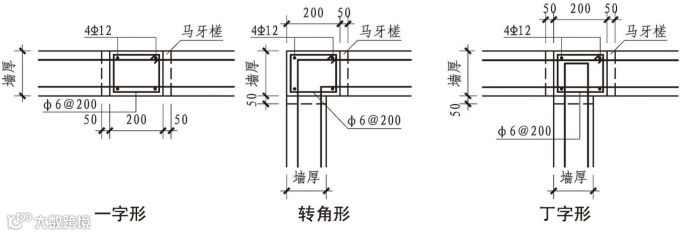

构造柱断面尺寸一般为墙厚×200mm，配筋采用，上下端各600mm范围内箍筋加密至间距100mm。

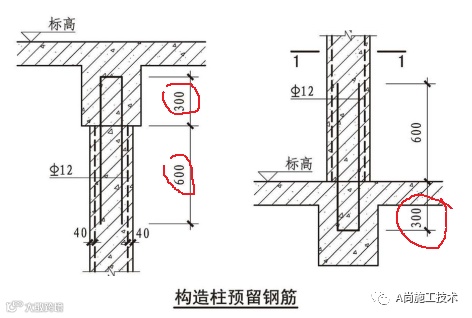

主体结构施工时，构造柱钢筋应锚入梁板或基础内上下各500mm，外露长度不小于700mm，搭接长度为600mm。具体做法以设计详图为准，避免照搬图集。

二次结构可采用后置筋方式替代预埋筋，依据13J104第97页规定，后置筋直径和钻孔深度不宜少于15d。构造柱及水平系梁纵向钢筋采用绑扎搭接时，全部纵筋可在同一区段连接，搭接长度为50d。

五、施工要求

1. 设有混凝土构造柱的墙体，应按“绑扎钢筋→砌筑墙体→支模→浇筑混凝土”的顺序施工。
2. 墙体与构造柱连接处宜砌成马牙槎，槎口伸入墙体60～100mm，高度为200～300mm，并应为砌块高度的整倍数。
3. 构造柱两侧模板须紧贴墙面，支撑牢固，防止漏浆。

• 13J104《蒸压加气混凝土砌块、板材构造》
• JGJ/T17-2020《蒸压加气混凝土制品应用技术标准》
