酷暑已过，秋风送爽，在今天的内容开始之前，小编祝各位在丰收的季节里不负期待，得偿所愿。
今天，我们将介绍密封垫片紧固不当的案例，并基于ASME PCC-1和JIS B2251给出对策。
根据日本高压气体保护协会的调查，在2007~2015年期间，日本发生的高压气体相关事故中，有20%~25%的案例涉及到密封垫片，而在这些与密封垫片相关的案例中，因为紧固不当造成的问题接近2/3，可见紧固管理是非常重要的工作。
紧固不当大致分为紧固不足、过度紧固、紧固不均三种情况。

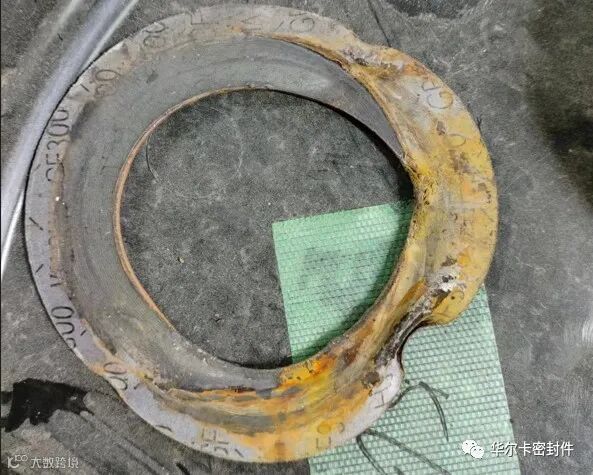

紧固不足有时会在升压初期就发生泄漏，有时即使是实现了初期密封，随着垫片、法兰、螺栓的蠕变松弛引起紧固面压下降，也会在运行过程中发生泄漏。由于泄漏是微量的，有时并不一定能观察到，但是垫片和法兰面之间的摩擦力降低了，垫片会受到内压的作用被推出，严重时，垫片整周或一部分会发生变形、破损，甚至断裂，最终导致泄漏发生。
过度紧固引起的故障，常见于四氟包覆垫片和石墨复合垫片，主要是垫片被压缩过量而破坏（压坏），产生多个圆周状的龟裂，加速垫片的老化，甚至安装时就造成了垫片损坏，发生泄漏。
紧固不均匀而引起的故障，是指在垫片上存在部分位置“紧固不足”或者“过度紧固“，或两者都存在的状态，上面提到的变形、破损、压坏等现象都可能会发生，而紧固不足的部位将会成为被吹出的主要部位，这也是紧固问题中最常见的情况。

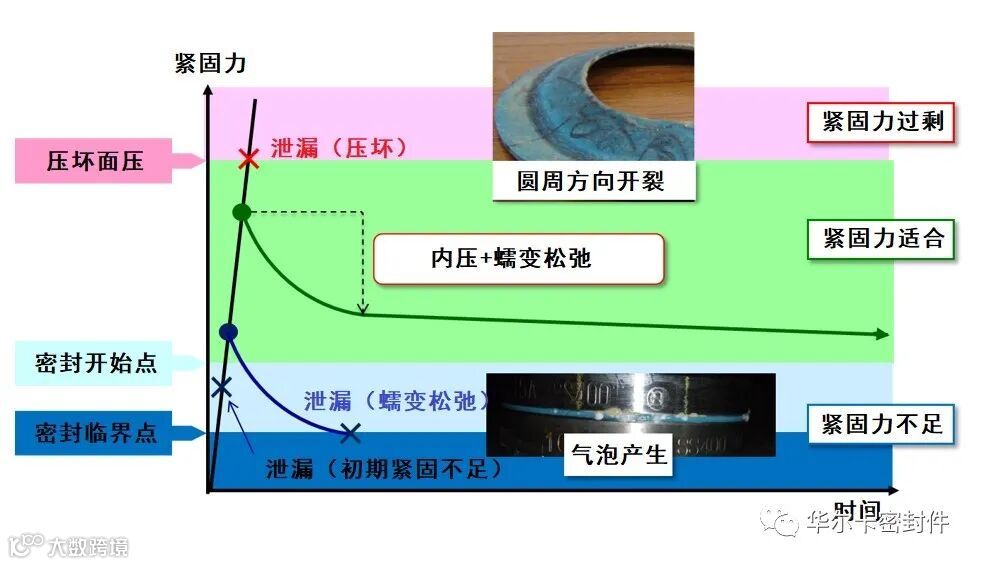

◆安装初期的紧固面压没有达到密封开始点，就会出现泄漏；
◆即使安装时实现了初期密封，随着温度升高和法兰、垫片、螺栓发生蠕变松弛，紧固面压就会降低，如果低至密封临界点，也会发生泄漏；

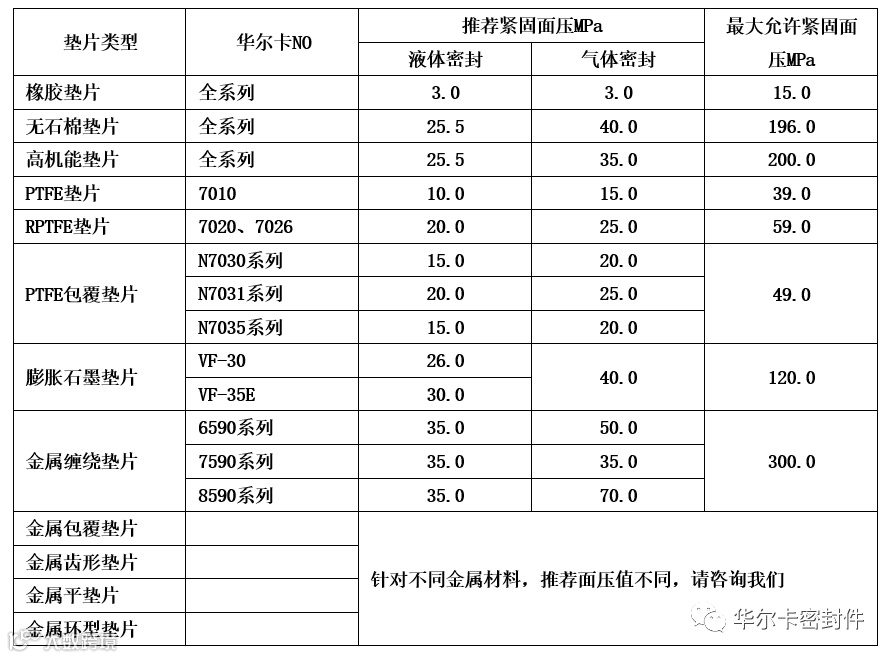

◆何谓合适的紧固面压？应该是充分考虑内压和一段时间的蠕变松弛影响后，仍然能保证密封的紧固面压，此即为推荐紧固面压；
◆不同材质垫片的密封临界点不同，例如对比PTFE垫片和CNAF垫片，PTFE的密封临界点更低，因此实现初期密封所需要的紧固面压更小，但是PTFE垫片的蠕变松弛又比CNAF垫片大，所以综合考虑垫片的特性（密封性能的优劣、蠕变松弛的大小等）的基础上，推荐合适的紧固面压更重要。
经常被忽视的两个问题，一是进行严格的紧固管理很重要，因为从以往的调研结果来看，技能熟练人员的紧固和新进人员的紧固结果，存在很大差异，经验的传承需要较长的时间，进行紧固管理可以填补这种差异。

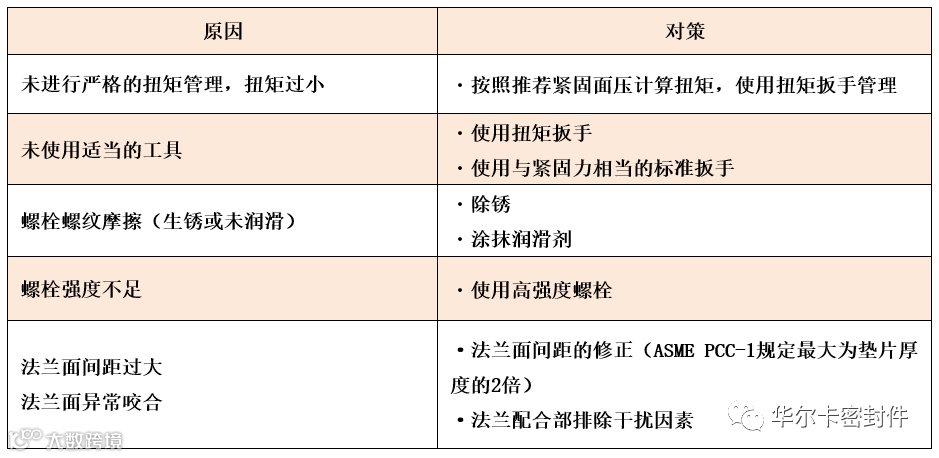

二是法兰面间距过大的情况下，螺栓紧固力将主要被用于拉近法兰面，而难以作为紧固力传递到垫片上，我们甚至听过现场安装人员反馈，扭矩大到发生螺纹损坏、或螺栓断裂也密封不住的极端情况，因此，需要对法兰面间距进行修正。

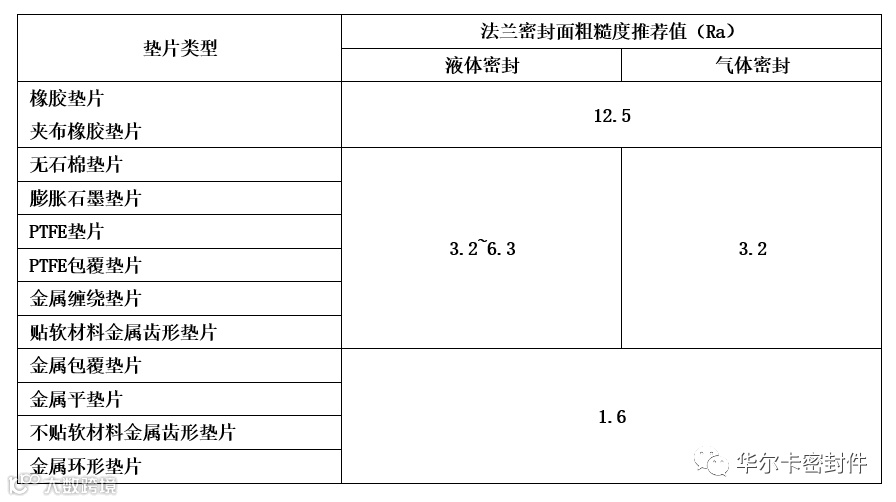

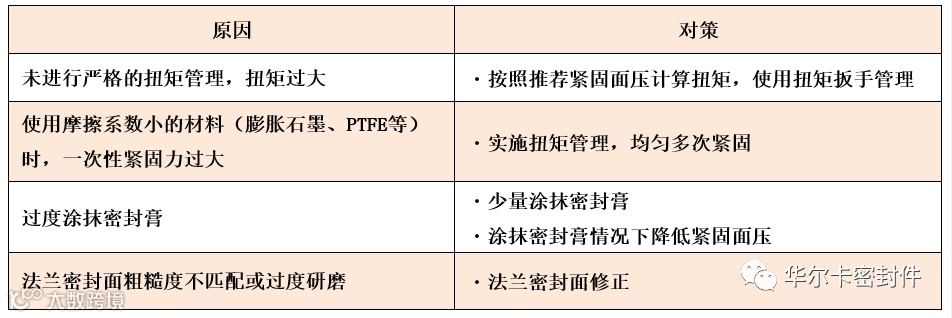

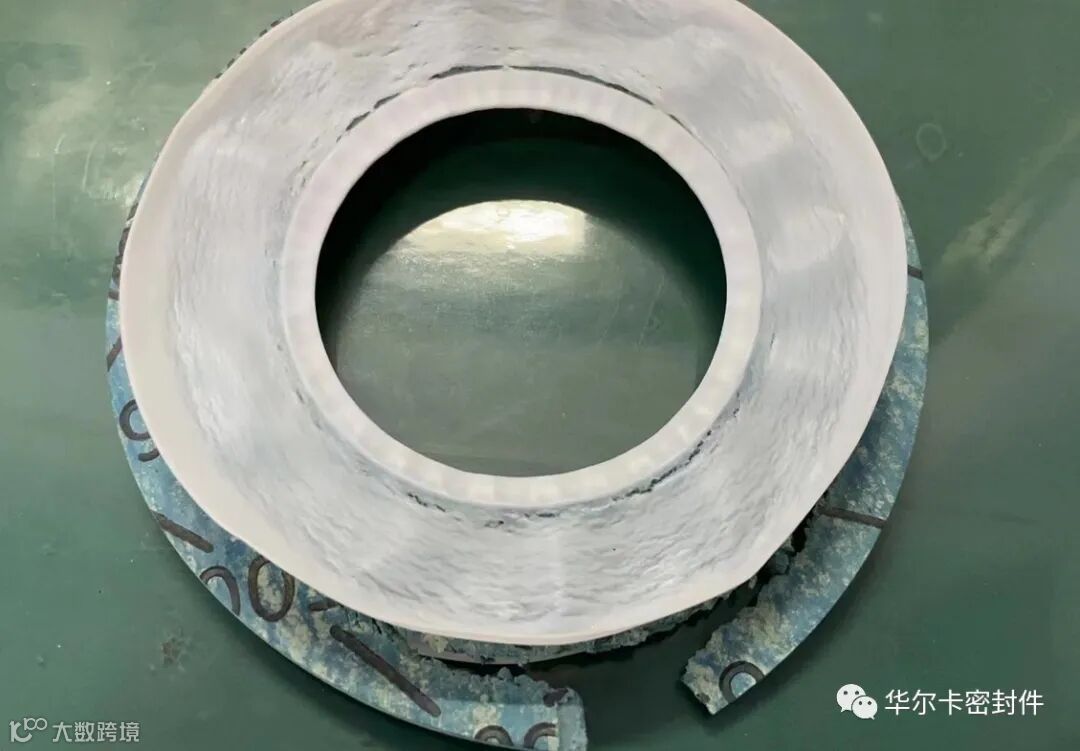

过度紧固导致压坏的故障，更容易发生在低摩擦系数的垫片上，例如膨胀石墨垫片和PTFE包覆垫片，这些垫片在受到法兰挤压时更容易滑动。另外，涂抹密封膏和法兰密封面粗糙度过小，也会导致垫片与法兰之间的摩擦力过低，发生压坏故障，因此建议按照下表进行粗糙度管理。

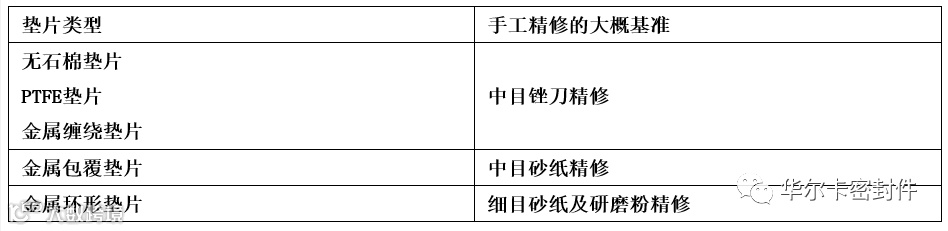

如果在现场对法兰进行修正，请参考以下建议

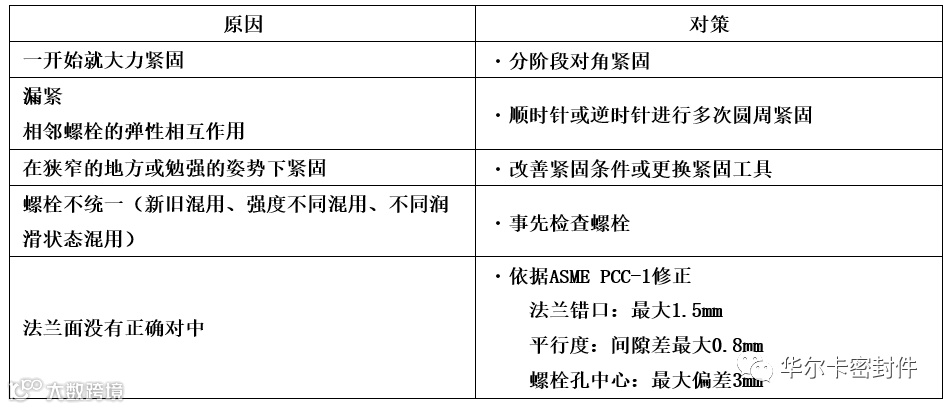

此类故障最能体现技能熟练人员和新进人员的差别，但是只要严格遵循紧固作业程序，就能有效消除此类故障。

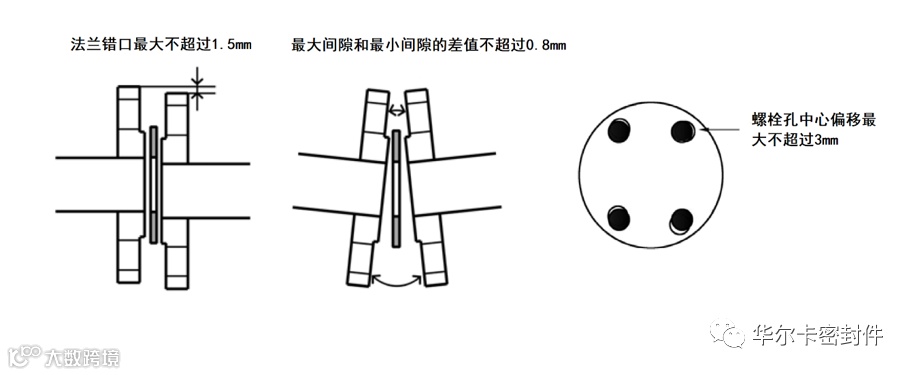

对以上紧固不当的原因和对策总结后发现，只要在紧固垫片时注意以下事项，就能有效避免问题，达到长期有效的密封。
以上内容部分摘录自：
藤原 隆宽，华尔卡技术志，No.31，（2016）
华尔卡密封件
