金属缠绕垫片
构成

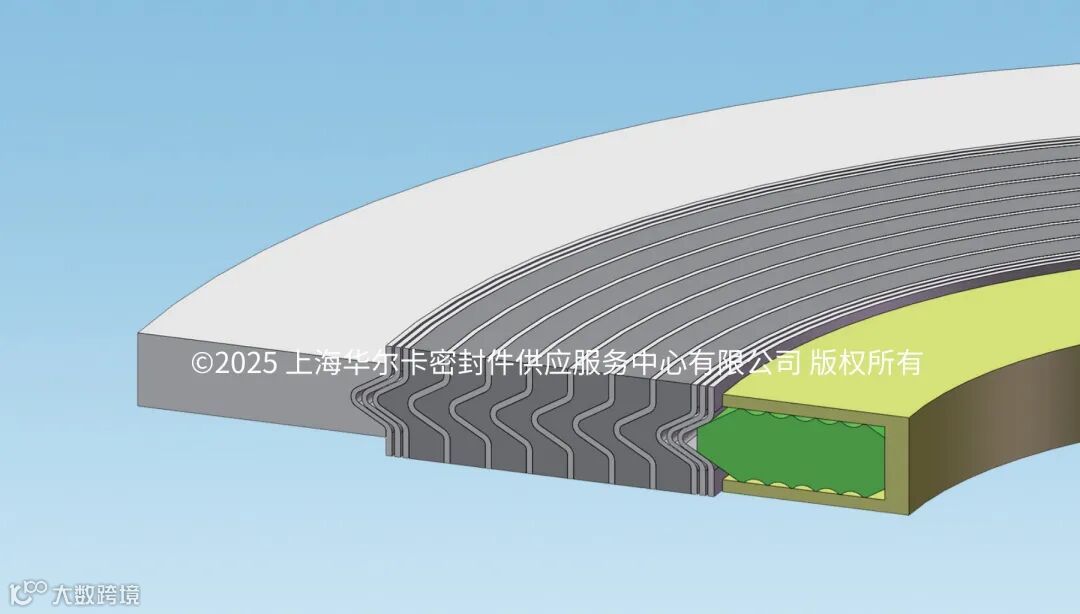

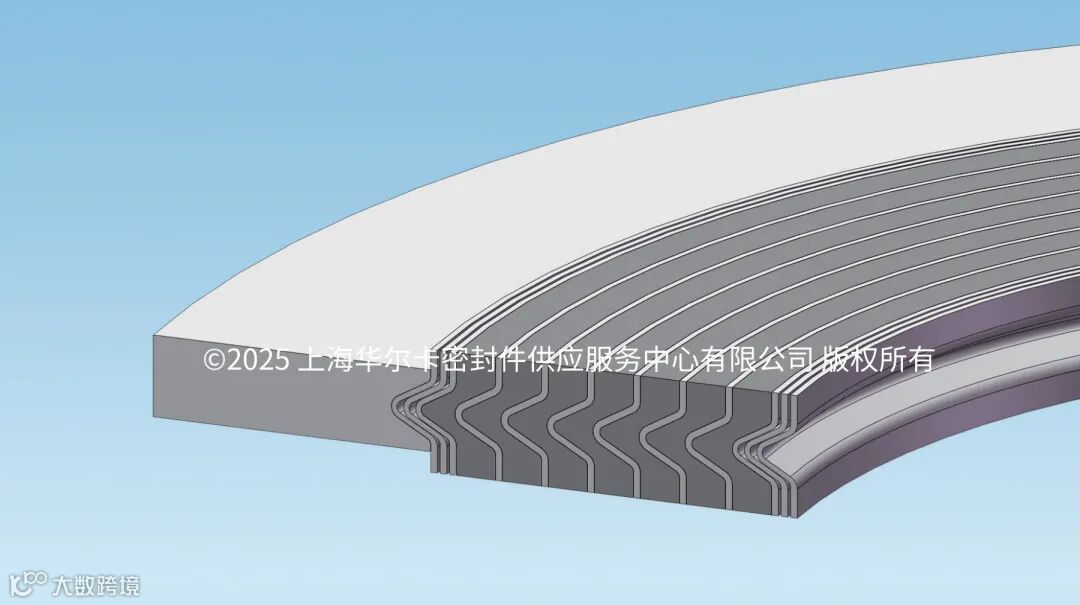

金属缠绕垫片的密封本体是由预先成型的金属钢带和填充带交替缠绕而成，在缠绕的起点和终点点焊固定，再根据法兰的密封面结构，安装相适应的内环、外环后使用。
金属缠绕垫片是针对高温、高压工况开发的高性能半金属密封垫片，用于压力容器、热交换器、反应釜、锅炉、阀门、高压配管等装置的法兰连接面。
在石油炼化、化工化学、电力能源、船舶制造、高压气体等行业广泛使用。
金属缠绕垫片
特点
优点
具有优良的压缩回弹特性，初期密封性和长期完整性好。
可选材料多，可以适应各种介质、温度和压力范围；型式多样，可以适应不同的法兰结构，性能可靠、适用性好。
对法兰面精度要求一般，安装操作难度低，经济性好。
缺点
大尺寸垫片容易散架，损伤后难于修复，操作性稍差。
密封垫片主体形状以圆形为主，其他形状在制造和使用方面都存在无法克服的问题。
对紧固面压要求高，会对法兰密封面造成一定程度的损伤。
金属缠绕垫片

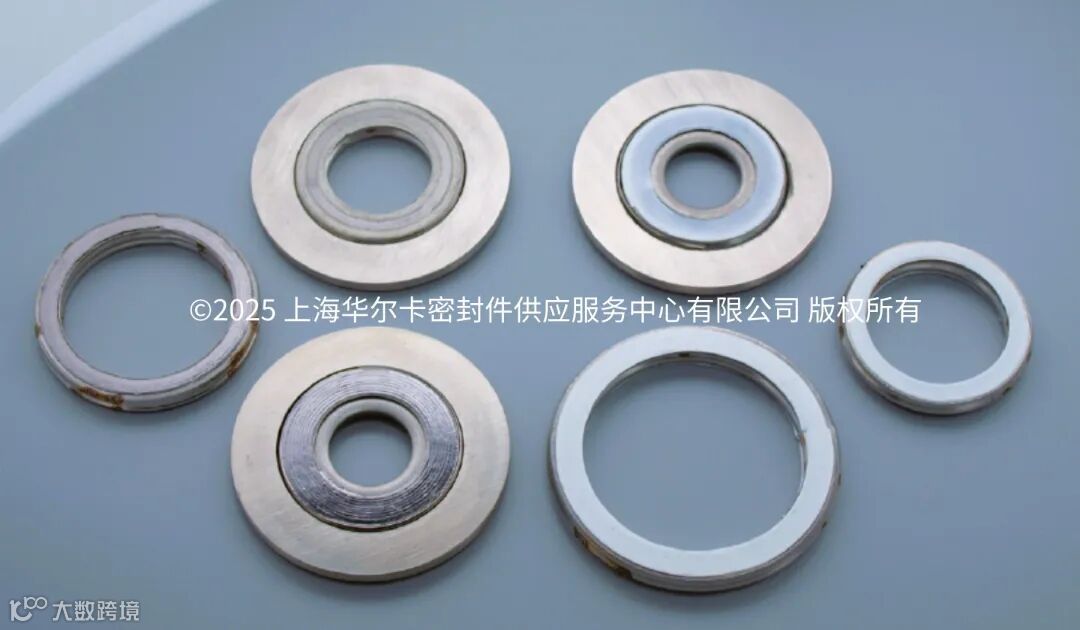

主要型式

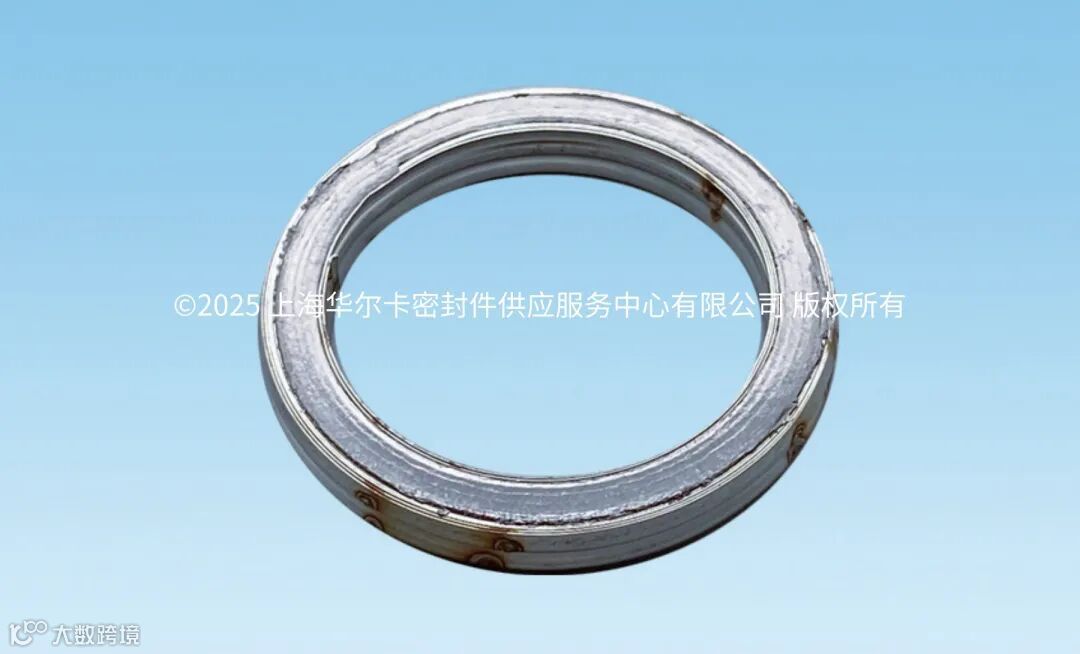

基本型
只有密封本体的缠绕垫片。
适用于MFM、TG、F＆G型法兰。

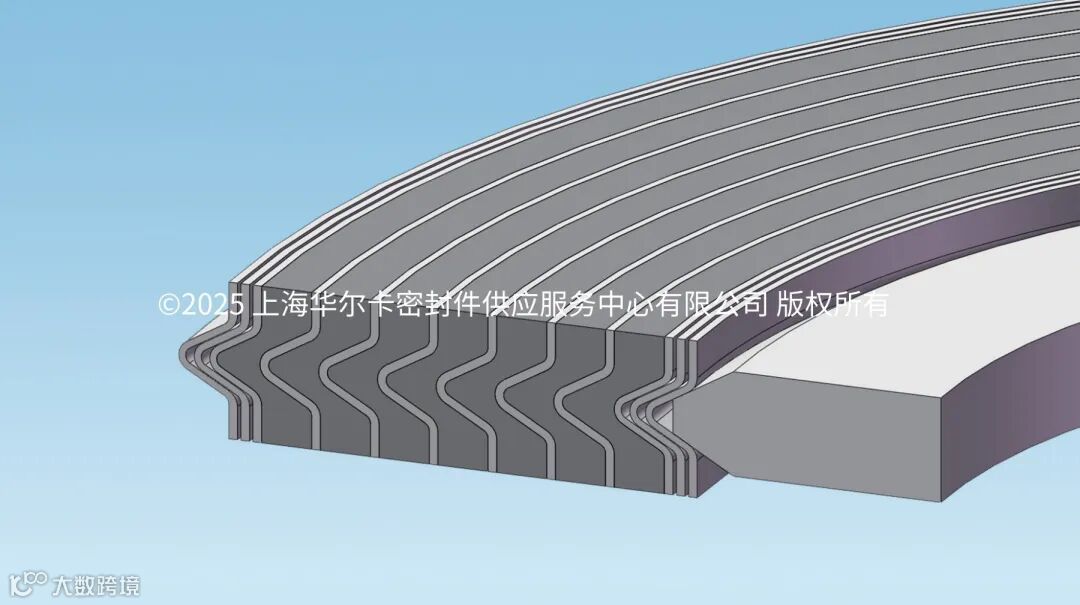

带内环型
在密封本体的内部增加一个内环的缠绕垫片。
适用于MFM、TG、F＆G型法兰。

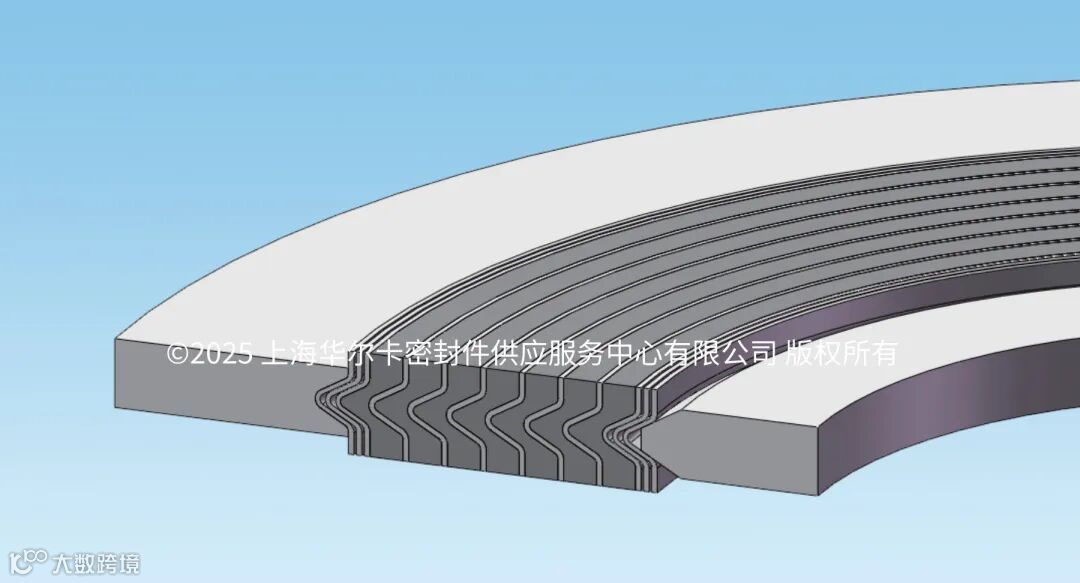

带外环型
在密封本体的外部增加一个外环的缠绕垫片。
适用于RF、FF型法兰。

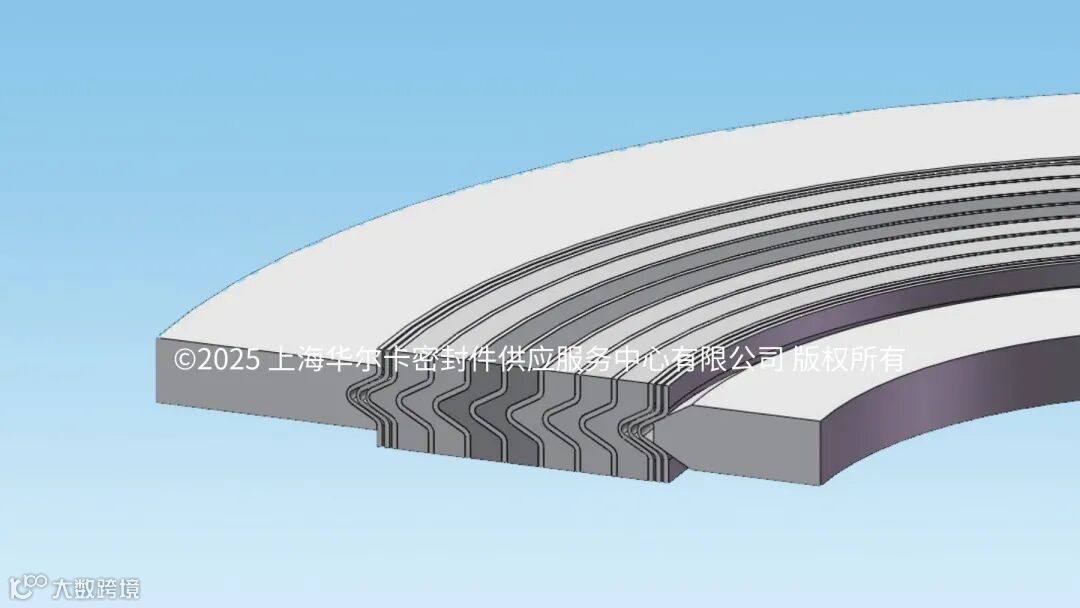

带内外环型
在密封本体的内部和外部各增加一个金属环的缠绕垫片。
适用于RF、FF型法兰。
夹带式
使用云母和石墨两种填充带的缠绕垫片。
利用云母隔绝氧化性介质对石墨的影响，在高温环境下长期使用。

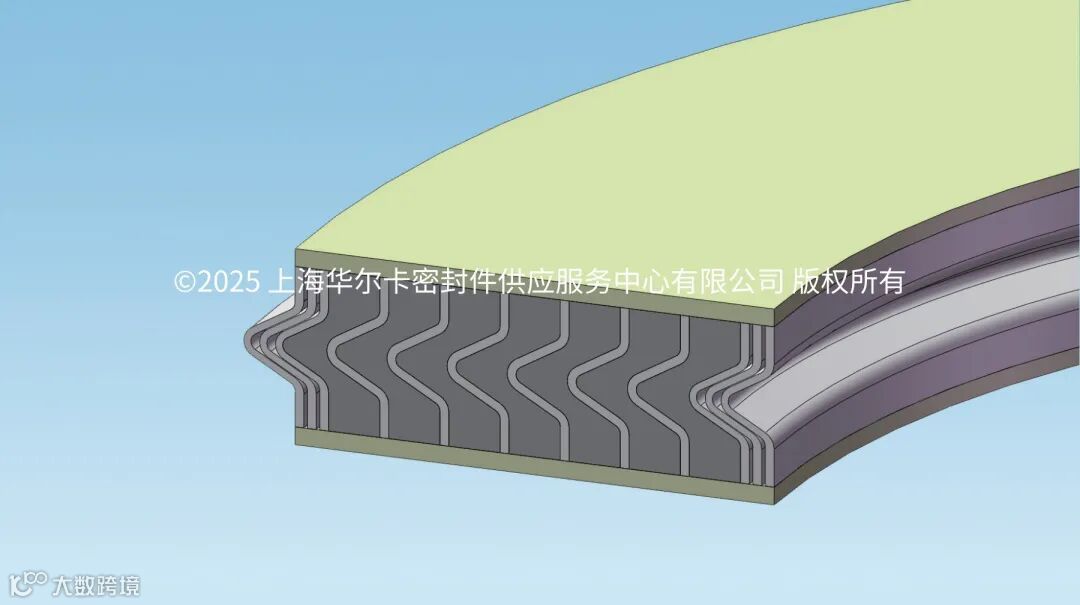

双面覆石墨式
在密封本体的两面覆盖石墨层。
用于密封面不平整或粗糙的场合，更适合TG、F＆G、MFM型法兰。
W型缠绕垫片
用W型钢带和填充带缠绕而成。
具有比V型钢带更好的密封效果，
适合TG、F＆G型法兰。
带分程筋缠绕垫片
在内径侧增加分程筋的缠绕垫片。
用于管壳式换热器的管箱垫片、浮头垫片和头盖垫片。
防积液型
在内环两面贴敷软材料，减少内环和法兰的间隙。
防止积液，同时形成双密封区域。
下一期会介绍材料的分类，请继续关注。
