根据安装方式的不同，绝缘子可分为悬式绝缘子和支柱绝缘子

悬式绝缘子用于高压和超高压输电线路，供悬挂或张紧导线，并使其与塔杆绝缘。悬式绝缘子机电强度高，通过不同的串组就通适用于各种电压等级，适用各种强度需要，因而目前使用广泛。在悬式绝缘子中，又可分为盘形悬式绝缘子和棒形悬式绝缘子。

盘型悬式绝缘子有普通型和防污型两大类，普通型适应用于一般工业区，防污型与普通型绝缘子相比，具有较大的爬电距离和便于风雨清洗的造型，在污秽地区使用时可以缩小杆塔尺寸，具有较大的经济价值。

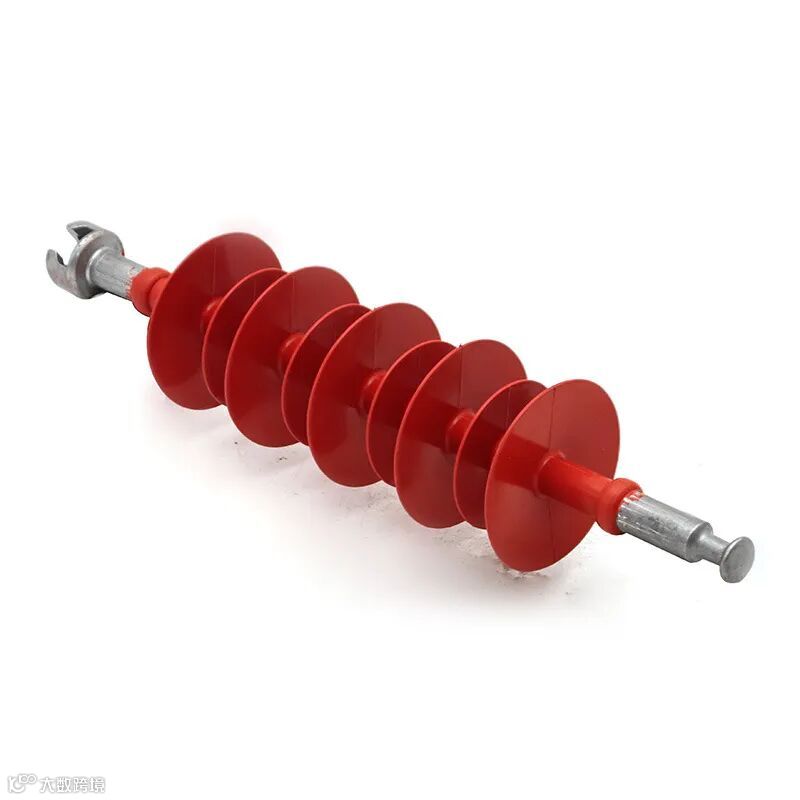

棒形悬式复合绝缘子能有效地利用狭窄的走廊开压送电，适用于城网技术改造，能降低杆塔高度，可节约大量的人力、物力和财力，由于其弯曲强度高，可防止瓷横绝缘子容易出现的级连断裂事故，是瓷绝缘子所无法替代的产品。

支柱绝缘子主要用于发电厂、变电站母线及电气设备的绝缘和机械固定。此外，支柱绝缘子通常用作隔离开关和断路器等电器设备的组成部分。

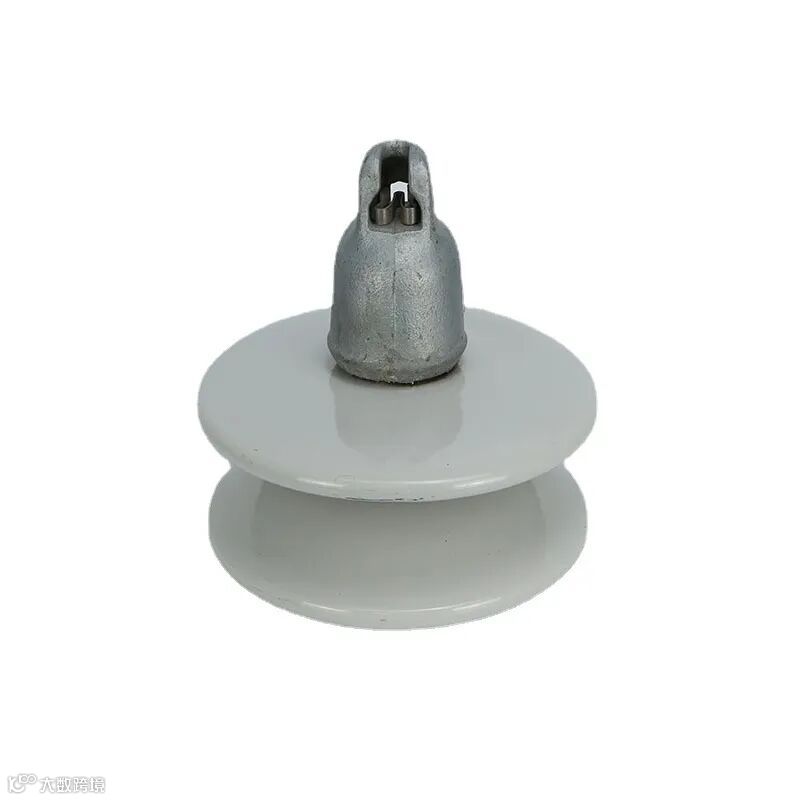

支柱绝缘子分为针式支柱绝缘子和杆式支柱绝缘子。针式支柱绝缘子多用于低压配电线路和通信线路，杆状支柱绝缘子多用于高压变电站。

根据所用绝缘材料的不同，可分为瓷绝缘子、玻璃绝缘子和复合绝缘子

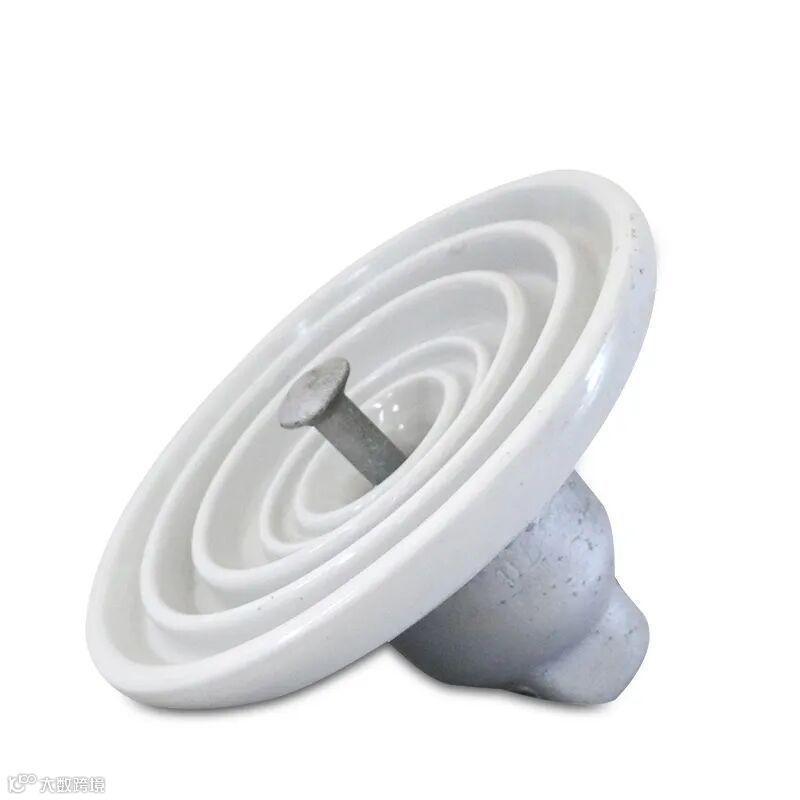

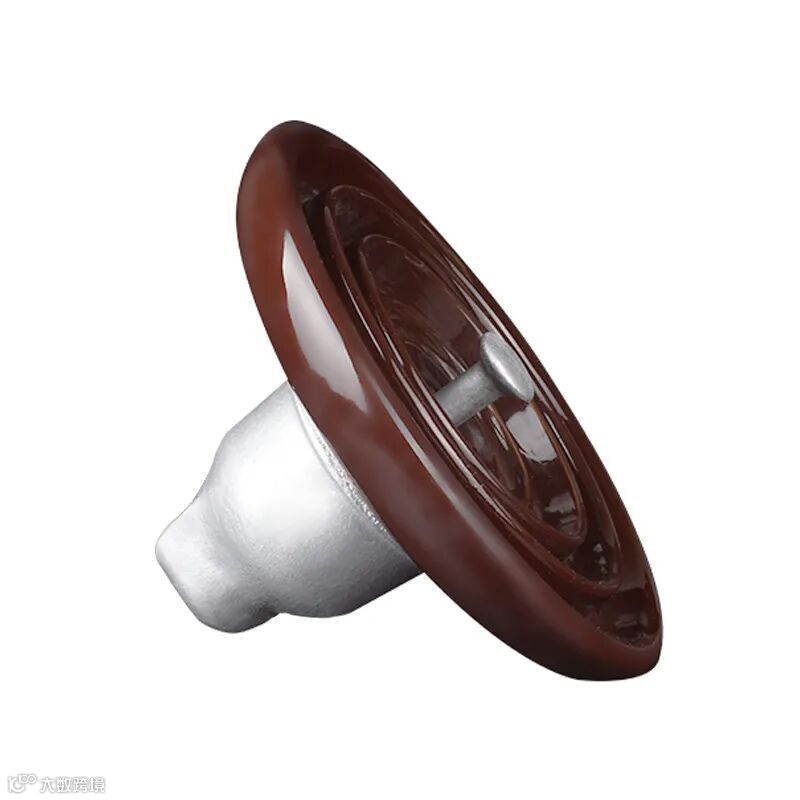

瓷绝缘子-绝缘子-由电陶瓷制成的绝缘子。电陶瓷是由石英、长石和黏土烘烤而成。为了提高瓷绝缘子的机械强度，防止渗水，增加表面光洁度，通常在瓷绝缘子表面覆盖釉层。在各种绝缘子中，瓷绝缘子是最常见的。

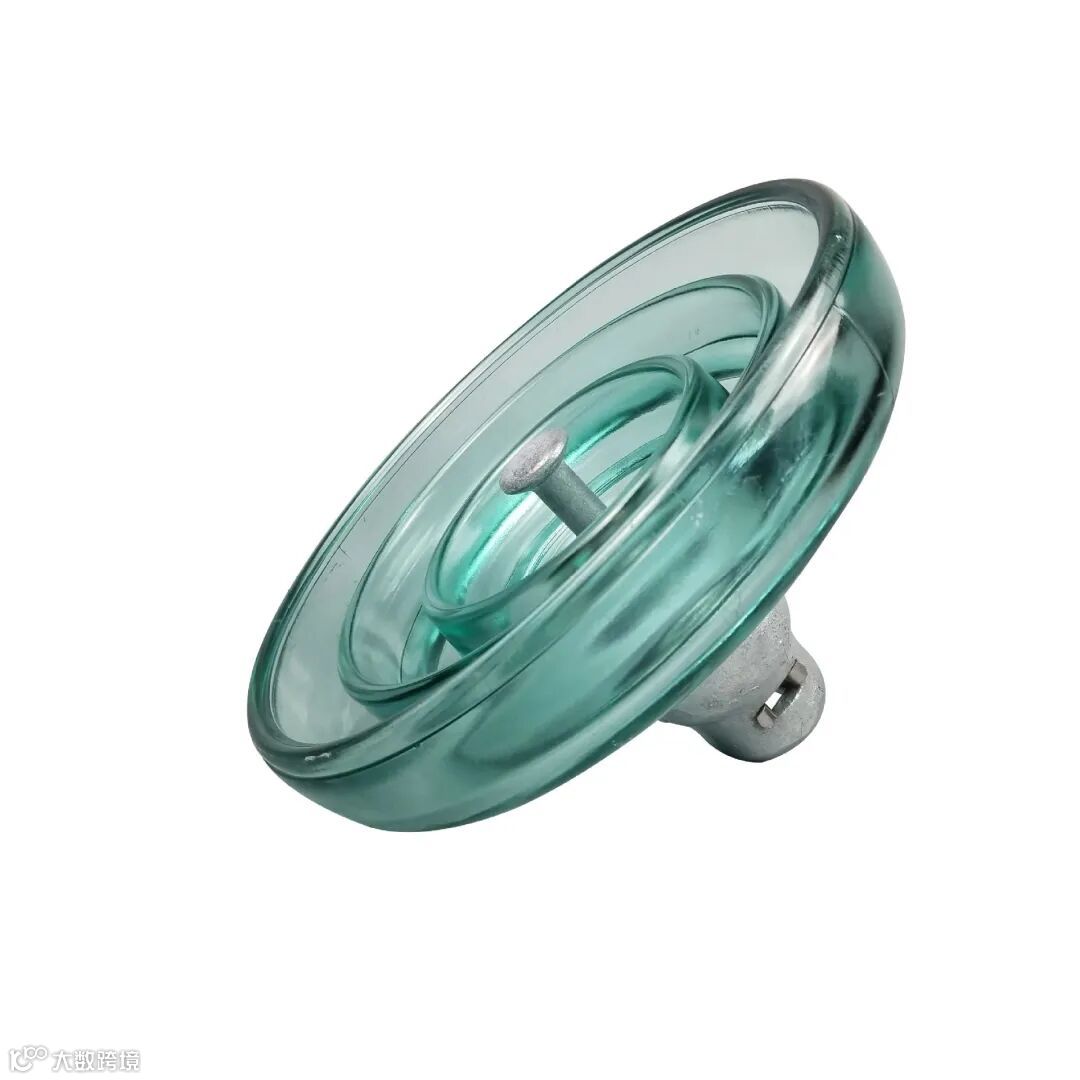

玻璃绝缘子绝缘体钢化玻璃制成的绝缘子。玻璃表面的预应力是受压状态。如果发生裂缝和电击穿，玻璃绝缘子会碎裂成小块，俗称“自爆”。这一特性使得运行中的玻璃绝缘子不必进行“零值”检测。

零值绝缘子指的是在运行中绝缘子两端的电位分布接近零或等于零的绝缘子。

零值或低值绝缘子的影响：线路导线的绝缘依赖于绝缘子串，由于制造缺陷，或外界的作用，绝缘子的绝缘性能会不断劣化，当绝缘电阻降低或为零时称为低值或零值绝缘子，这是线路雷击跳闸率高的另一主要原因，绝缘子是光滑的，可以减少电线之间的容抗作用，以减少电流的流失。

复合绝缘子又称合成绝缘子。绝缘子由玻璃纤维树脂芯杆（或芯管）、有机材料护套和伞裙组成。具有体积小、重量轻、抗拉强度高、抗污闪性能好等特点。但其抗老化能力不如陶瓷和玻璃绝缘子。

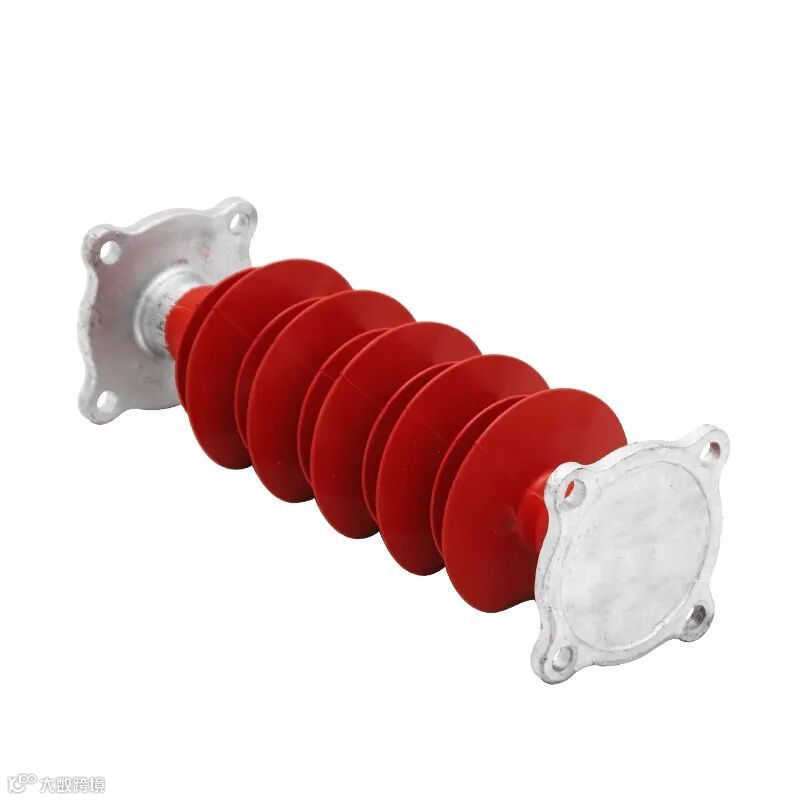

复合绝缘子包括：棒形悬式绝缘子、绝缘横担、支柱绝缘子和空心绝缘子（即复合套管）。该复合套管可替代变压器、避雷器、断路器、电容套管、电缆终端等各种电力设备用瓷套管。与瓷套相比，具有机械强度高、重量轻、尺寸公差小等优点，可避免爆炸造成的损坏。

根据不同的环境条件，推导出了用于污秽地区的耐污绝缘子

耐污绝缘子主要是增加或增加绝缘子棚或边缘措施，以增大绝缘子的爬电距离，为了提高污秽状态下绝缘子的电强度。同时，采取伞裙结构形状，减少表面自然污染量，提高绝缘子的抗污闪性能。

耐污绝缘子的比爬电距离一般比普通绝缘子提高20%-30%，甚至更高。我国电网频繁地区采用双伞结构耐污绝缘子。这种绝缘子自清洁能力强，易于人工清洗。

直流绝缘子是根据不同的电压类型派生出来的

直流绝缘子主要是指用于直流输电的盘式绝缘子。直流绝缘子的爬电距离一般比交流耐污绝缘子长，其绝缘部分具有较高的体电阻率（不小于10Ω.m，在50℃时），其连接件应配备牺牲电极（如锌套和锌环），可以防止电解腐蚀。

根据电压等级的不同，可分为低压绝缘子和高压绝缘子

低压绝缘子和高压绝缘子低压绝缘子是指低压配电线路和通信线路中使用的绝缘子。高压绝缘子是指用于高压、特高压架空输电线路和变电站的绝缘子。为了满足不同电压等级的需要，通常采用不同数量的同类型单（片）绝缘子组成绝缘子串或多段绝缘支柱。
