密封垫片与法兰、紧固件一起组成的密封系统，是机器设备的重要组成部分，承担了安全无泄漏的重要功能。
我们在前面用了4期的篇幅分享了材料选型、型式选型和尺寸设定不当引起的一些故障案例，可以归纳为设计不当方面的原因，现在，我们想继续分享一些有关施工管理不当的故障案例。

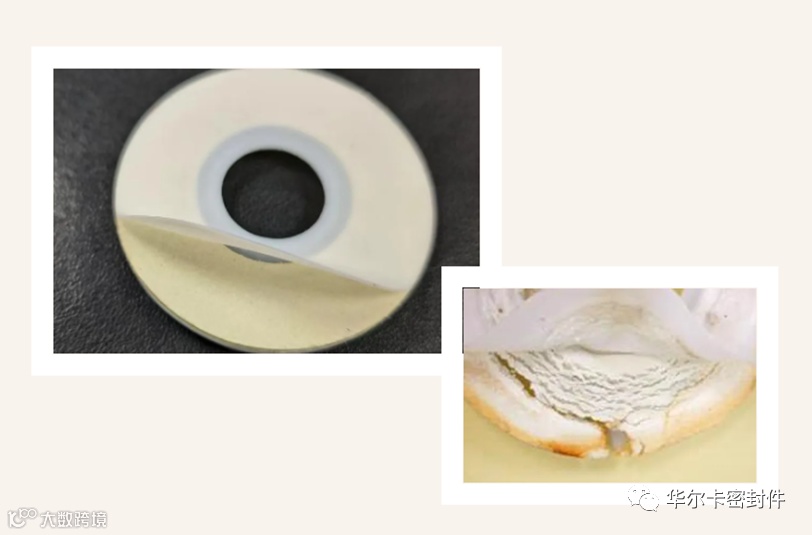

华尔卡聚四氟乙烯包覆垫片N7030系列中的S型，在填充层使用了毛毡片，作用是可以抑制PTFE包覆层的蠕变，从而提高垫片的适用温度和压力，但是当毛毡片被弄湿后，其压坏强度就会降低，在紧固作业时容易压坏.另外，如果紧固力不足，气密试验时使用的肥皂水或雨水也会渗透到毛毡层，导致毛毡片软化而被挤出到垫片之外，进一步降低垫片的面压，也会导致泄漏。
作为推荐的对策，对于垫片的储存、运输、安装时机做好管理最重要，在安装前保管好N7030(S)型垫片，不要选择在雨天安装N7030(S)型垫片，避免弄湿，更不能采用泡水后安装的错误做法。
案例15：很窄的无石棉垫片在安装时破裂
◆大尺寸矩形垫片的幅度过窄，还有螺栓孔靠近垫片边缘的情况下，在搬运和安装时容易被拉伸变形而断裂，如果安装时又使用了密封膏，进一步减小了法兰与垫片的摩擦力，很容易在紧固时被挤出而破裂；
◆我们还碰到过换热器垫片的分程筋过窄，有时甚至不到3mm，再结合分程筋板部分没有螺栓压紧，只能依靠法兰本体部分的压紧力传导至垫片上，造成垫片的面压不足，受到流体冲击后，垫片的分程筋部分拉伸变形而断裂，掉入管路中；
◆还有单螺纹紧固方式的垫片，比如中空螺纹管端部密封，由于紧固过程中垫片与密封面有很大的相互摩擦产生的剪切力，很容易导致垫片破裂。

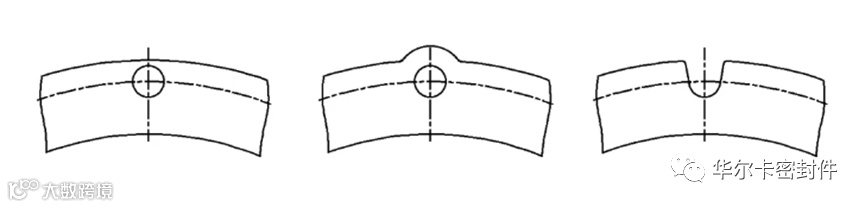

作为推荐的对策，在设计时就应当考虑到窄幅的垫片容易断裂问题，选用拉伸强度更高的材料，同时可以在螺栓孔处增加面积，或直接做成开口状，对于带分程筋的垫片，应该控制换热器筋板密封面的加工精度，同时在安装时提高紧固面压，对于单螺纹紧固的垫片，建议控制好紧固力，如果破损率过高，建议更换垫片型式，例如采用金属和橡胶复合的垫片，以橡胶部分作为密封元件，以金属部分控制压缩量。
谈到无石棉垫片断裂的问题，有时标准尺寸的垫片也会发生，例如：
◆初期紧固力过大，而且不均匀导致的压坏；
◆使用一段时间后的无石棉垫片在配管热胀冷缩作用下开裂；
◆水管发生冻结，体积膨胀造成异常内压，也会导致垫片开裂；
◆操作人员不熟悉无石棉垫片的特点，在高温使用一段时间后又进行追加紧固作业，反而导致垫片压裂。
作为推荐的对策，对于冷热交替频繁，或者可能发生冻结的配管场合，或者可以预测到需要追加紧固的场合，推荐选用高机能垫片或金属缠绕式垫片。

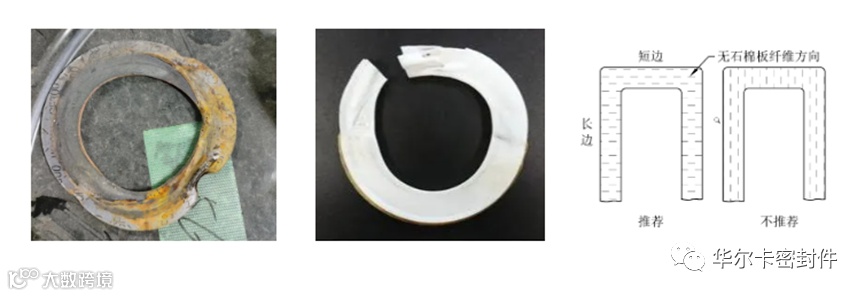

案例16：垫片在安装后被吹出
垫片被吹出是指垫片在内压作用下断裂后飞出的现象，通常是多个条件叠加而造成的结果，常见的原因包括，紧固不均匀或紧固力不足，安装时垫片有偏心的情况导致垫片和法兰接触面局部狭窄，还有法兰面粗糙度过小、涂有密封膏导致垫片容易打滑等原因，还有矩形无石棉垫片，以横向作为矩形垫片的长度方向来加工垫片，也会导致矩形垫片中受压面积大的长度方向容易被吹出。
作为推荐的对策，做好紧固管理最重要，紧固力要足够且均匀，少涂或不涂密封膏，另外，对于矩形的无石棉垫片，在加工时应以板材的纵向作为垫片的长度方向，可以抑制长度方向上的吹出问题。
以上内容部分摘录自：
秋山 聪，华尔卡技术志，No.33，（2017）
