在前一期“RCF替代品 BSF（下）”中，我们提到N314使用新的BSF纤维后，仍然存在两个课题有待解决。
第一，是以往所有织物垫片都不能避免的密封性不足问题，因为垫片主体是由纤维编织而成，内部并非致密状态，即使涂布胶水并增加石墨处理后，也会因为老化导致中长期密封性不稳定，因此只能用于低压并允许有少量泄漏的场合；第二，生物体溶解性纤维BSF的耐热性不如RCF，不能在1000℃以上的场合使用，导致在1000~1200℃场合使用的RCF垫片替代课题未能完成。

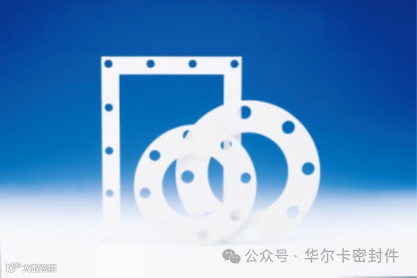

为解决上述课题，华尔卡开发了密封性比织物垫片大幅提高，同时又可以在最高1200℃使用的板状垫片No.HRS（Heat Resist Sheet），解决了超高温、低压用途领域的密封课题。
01
构成

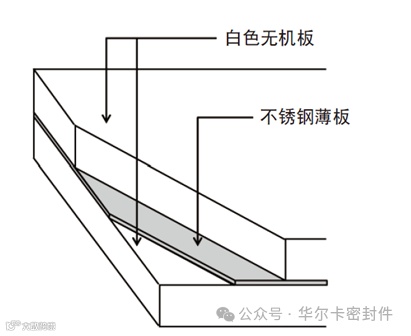

HRS是由白色的无机质材料在不锈钢薄板（厚度0.05mm）的两面粘贴而成。
02
特点
03
用途
适合用作机器检修孔和排气风管等温度超高、内压低，同时法兰强度也低，不能承受高紧固力的部位。此外，还可作为燃油炉和高温送风装置、热回收管线的检修门的密封材料使用。
其密封性比以往的涂胶密封垫片有了很大的提高，但与无石棉垫片等相比，泄漏量还是更多一些，因此使用时还需要注意。
04
设计资料

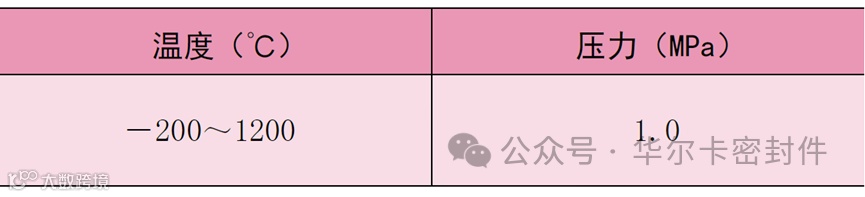

■使用范围■

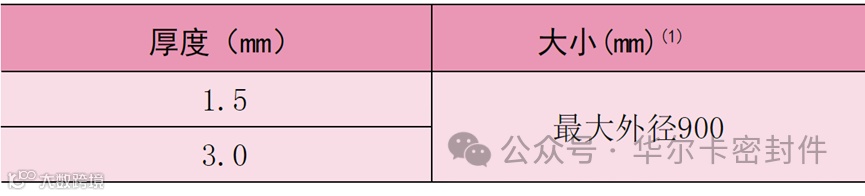

■制作尺寸■
备有厚度1.5mm、3.0mm的板材，可以加工成各种形状。最大宽幅为900mm，完整制造的最大外尺寸为900mm，超过900mm采用燕尾槽拼接方式制作，同时在拼接处涂抹密封膏一起使用。

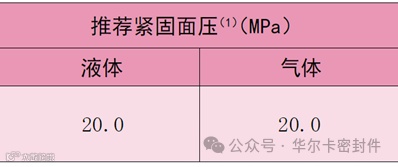

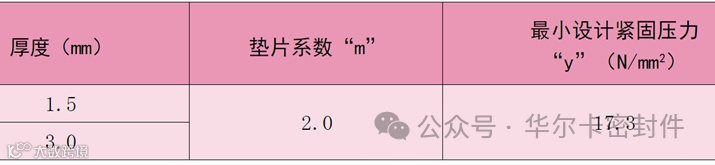

■设计基准■
注（1）：推荐紧固面压是在不考虑流体压力，一般条件下的必要的紧固面压，是有关垫片接触面积的面压。
05
特性评价
HRS垫片
VS
N314垫片

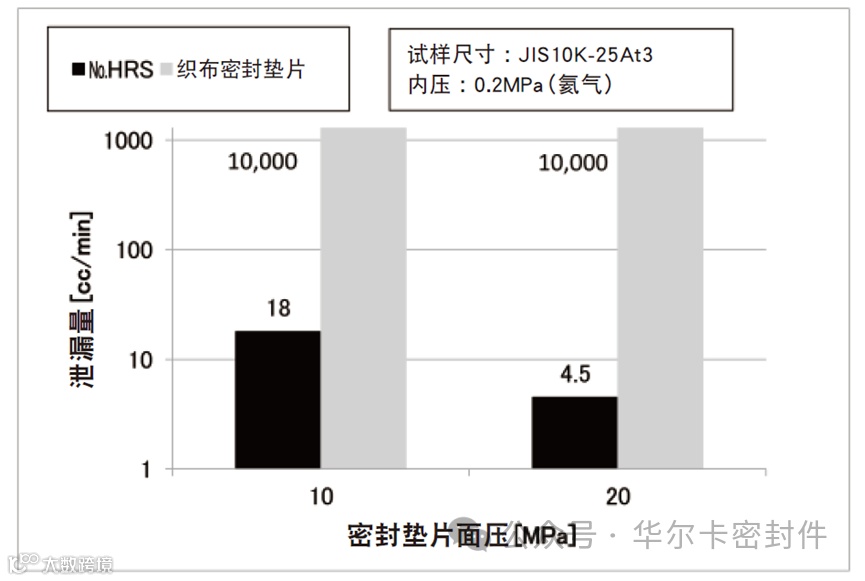

■常温密封性测试■
与以往的涂胶织布垫片相比，泄漏量下降到百分之一以下，密封性大幅提升。此外，即使紧固面压低于20MPa，泄漏量也很少，使用在法兰强度低而不能承受紧固力的部位，也能得到良好的密封性。

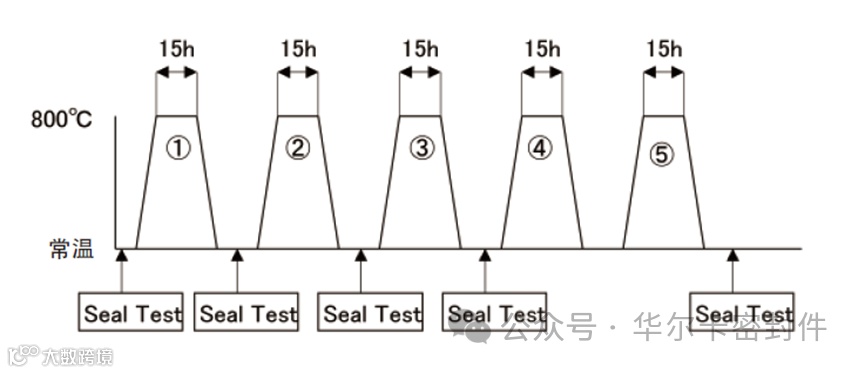

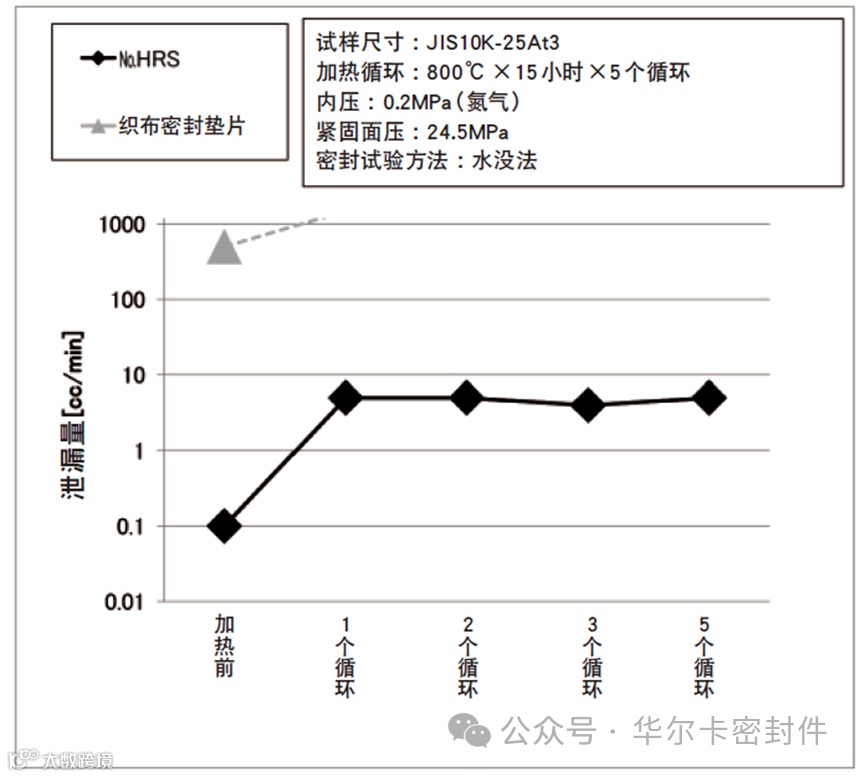

■热循环密封性测试■
与以往的涂胶织物垫片相比，HRS垫片加热后泄漏量也非常少，即使增加循环次数，也能保持高密封性。

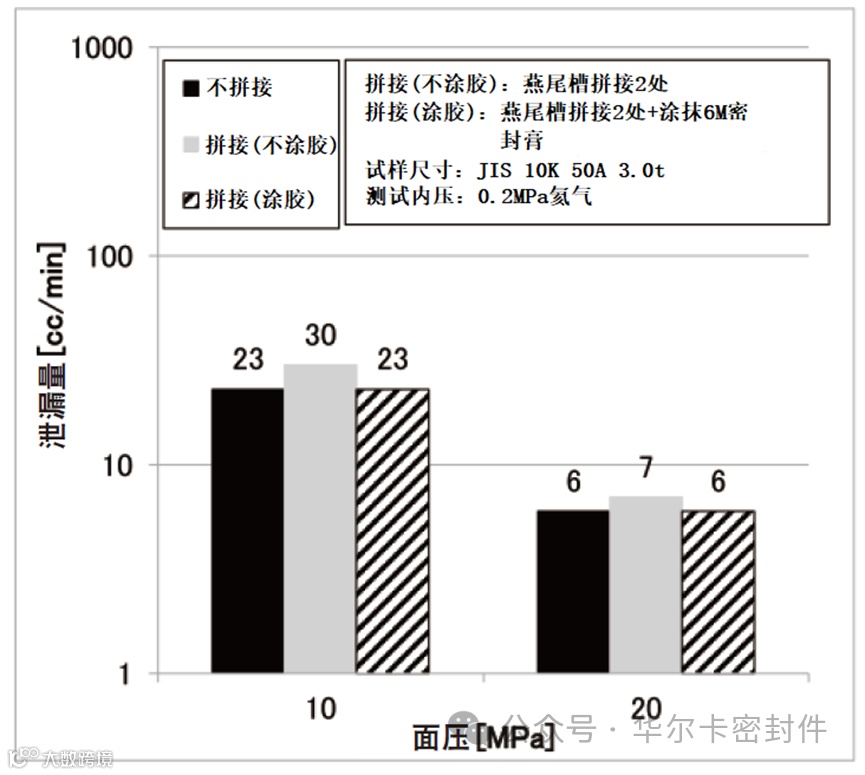

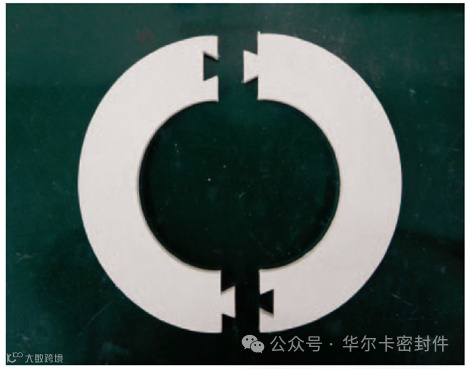

■拼接垫片的密封性测试■
HRS的最大板幅为900mm，但是通过燕尾槽进行拼接，就可以应对超过900mm的规格，这样的使用场景也很常见，因此需要对拼接处的密封性进行评估。
分别对①不拼接、②有拼接且不涂抹密封膏，以及③有拼接但涂抹密封膏三种情况进行测试。

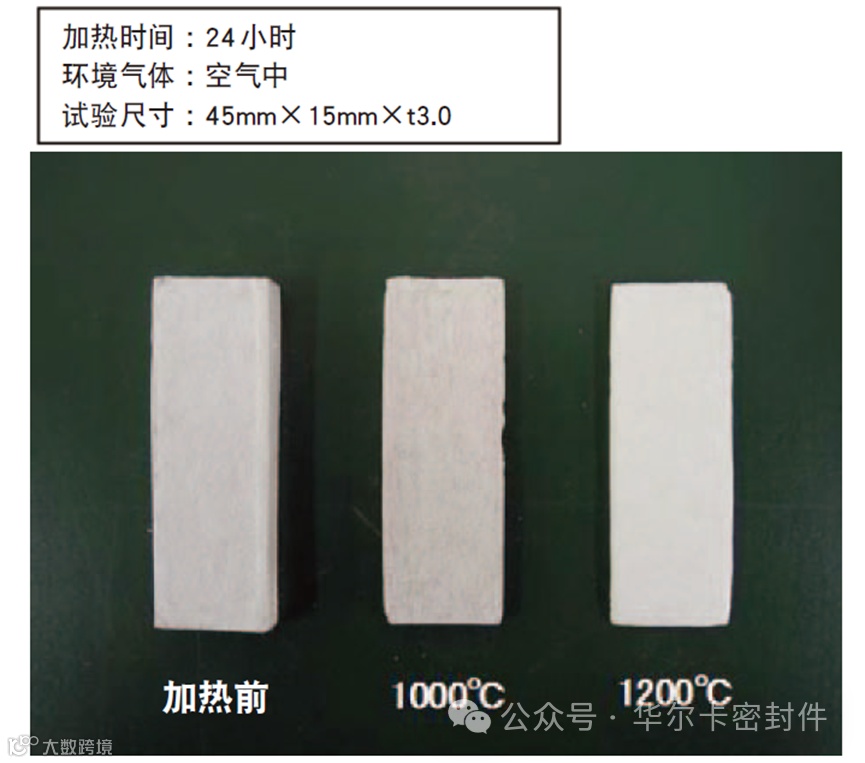

■耐热性■
分别将HRS材料置于1000℃、1200℃的空气中加热后，再对HRS的形状保持性进行评估。
对试验前后的外观进行比较，HRS在高温加热后，并没有发生形状变化或粉末化，仍然保持了原有形状，因此在高温下使用时，也不需要担心垫片强度下降，受内压作用损坏。

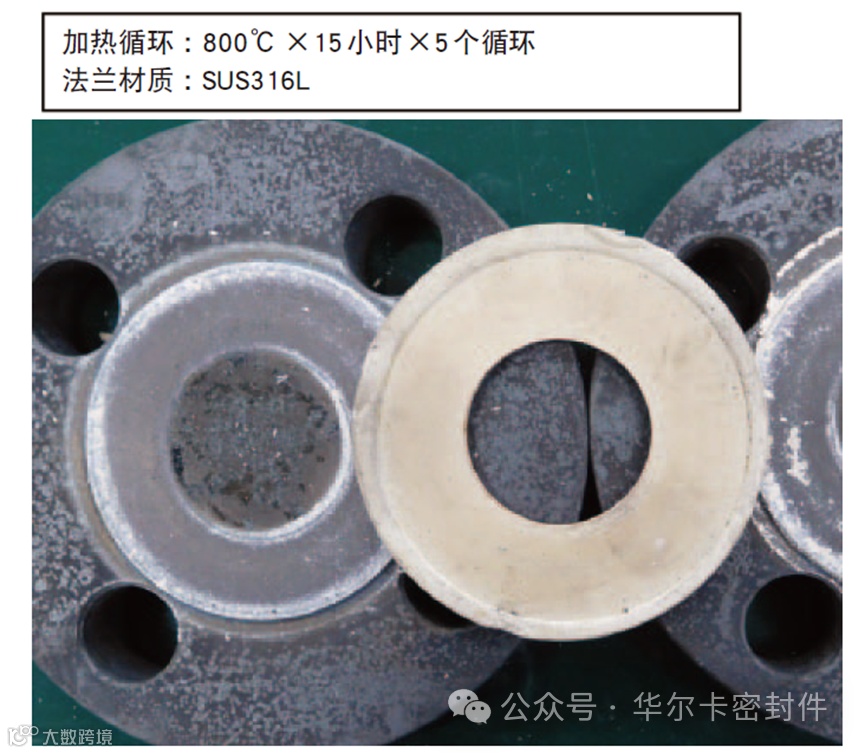

■法兰粘结性■
在超高温环境下，密封垫片常常会牢牢粘结在法兰上，拆卸时费时费力。
但是HRS不同，重复加热循环后，对法兰的粘结仍然很少，这是因为HRS将橡胶粘合剂用量降低到了极限，并且使用了平滑性高的无机填充材料，与以往的涂胶织物密封垫片相比，粘结在法兰上的现象大幅减少，法兰清扫变得容易，可以有效减少施工工时。

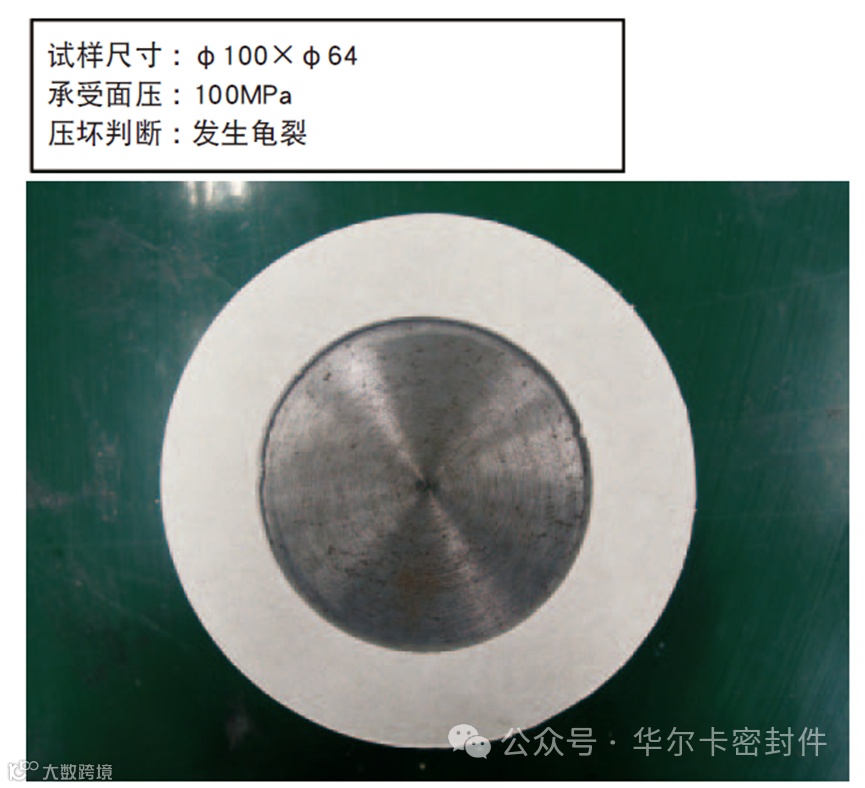

■耐压坏性■
密封垫片承受过大的紧固力时，可能会发生压坏现象，但是经过测试，HRS垫片在承受100MPa的面压下，也不会发生压坏的情况。
下一期内容我们将介绍利用HRS材料开发的半金属垫片，在高温高压领域的表现，敬请期待！
以上内容原文出自：
高桥 聪美，华尔卡技术志，No.35，（2018）
