导读：O形圈是最常用的密封件之一，具有结构简单、安装方便、密封不存在方向性，可适用的压力范围非常广等特点。标准的O

O形圈是最常用的密封件之一，具有结构简单、安装方便、密封不存在方向性，可适用的压力范围非常广等特点。

标准的O形圈规格，都有标准的安装槽尺寸与之配套，才能发挥出O形圈的优异密封性能，而对于非标尺寸的O形圈和对应安装槽的设计，却常常令设计人员也觉得棘手。

在此，我们整理了几种特殊情况下的O型圈与安装槽的配套设计指南，以期对使用者有所帮助。

—

非标O形圈的线径与安装槽

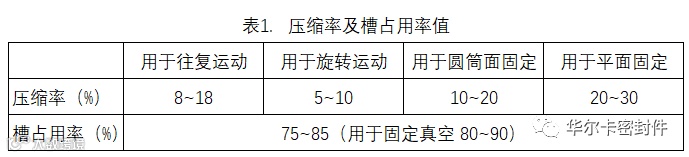

根据下表所列压缩率及槽占用率，计算设定O型圈的线径（øW）。

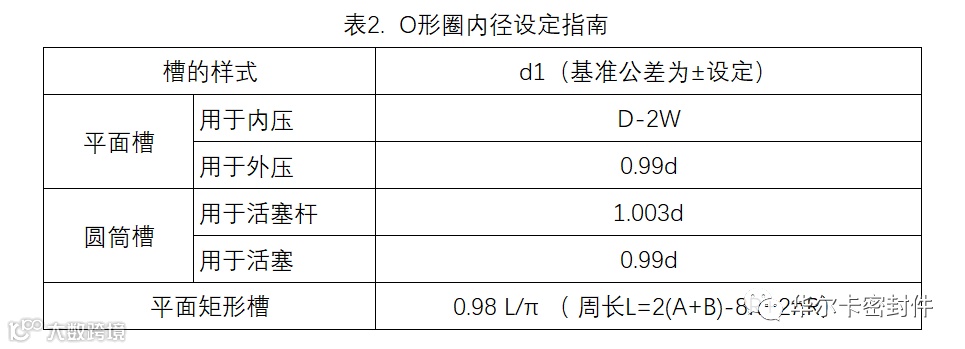

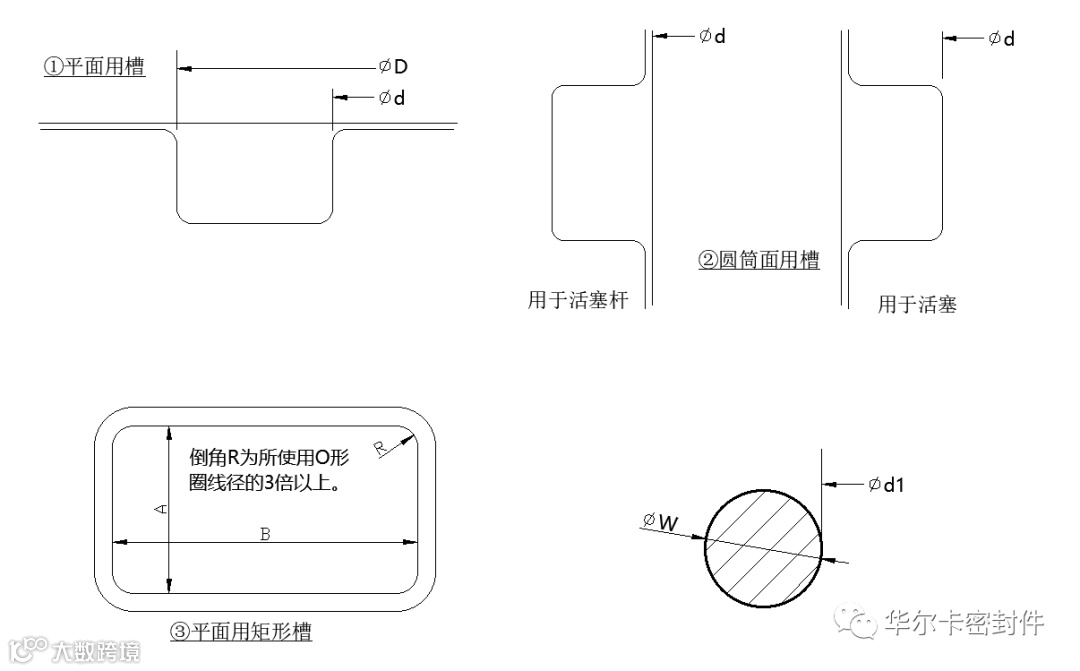

计算公式

—

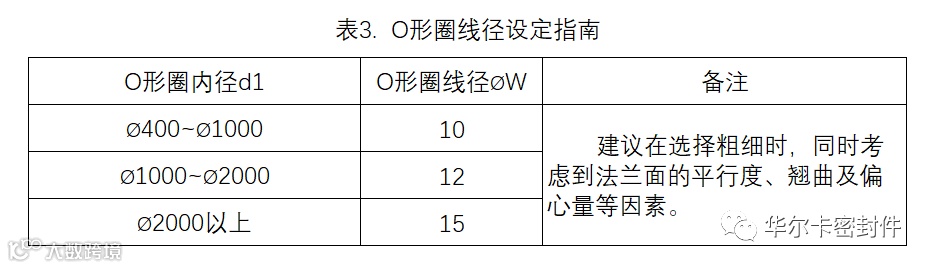

大口径O形圈的尺寸设定

O形圈的内径公差被设定为与直径尺寸成正比例，因此，大口径O形圈的公差范围必然会比较大，而当实际尺寸属正公差一侧时，在向槽内安装时，O形圈可能会因为出现重叠现象而无法安装的情况。

—

特殊槽的设计指南

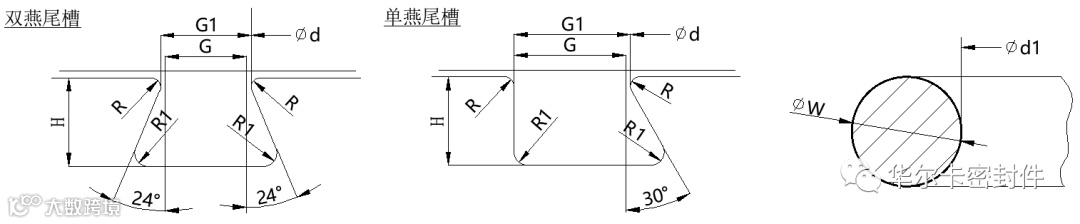

1、燕尾槽

在配管法兰及各种容器的人孔和手孔法兰上，当O形圈安装槽为垂直或向下时，为了防止O形圈脱落，就会采用燕尾槽，或称楔形槽。

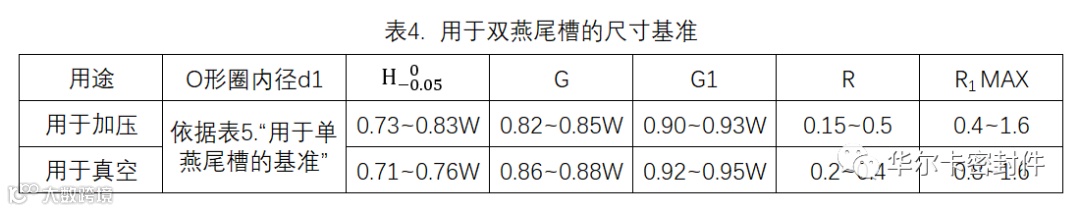

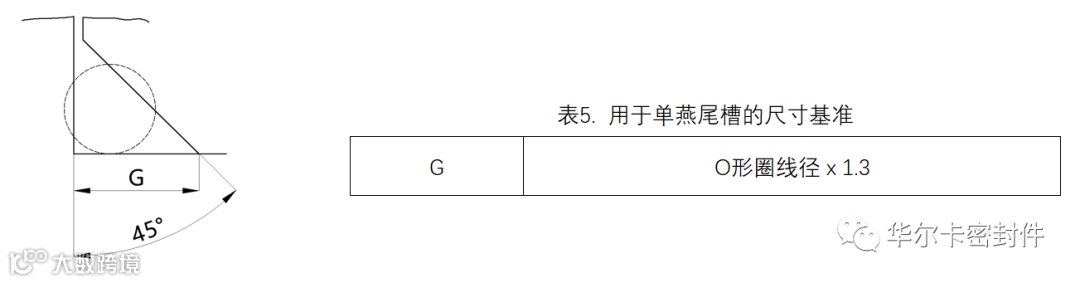

有双燕尾槽和单燕尾槽两种设定基准。

2、三角槽

在常规的方槽加工空间不够时，有时会采用三角槽。因设计、结构上的原因，容易咬入O形圈，因此，在装入时需要充分留意。

以上内容摘录自华尔卡技术志，作者保科正次。
