案例20：金属包覆垫片的安装方向错误

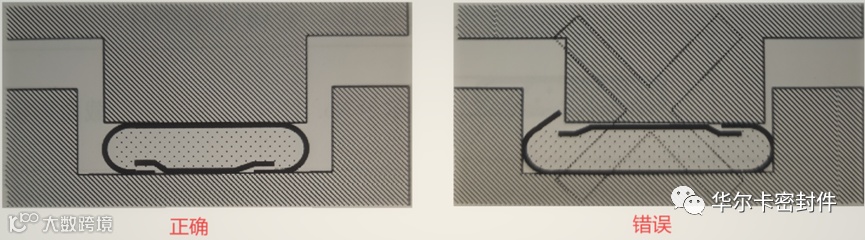

将金属包覆垫片用于凹凸面法兰或榫槽面法兰时，如果把存在金属重叠的一面朝向有凸台的法兰面进行安装，很大概率会发生金属包覆垫片的重叠部分破损，原因是凸台密封面与金属包覆垫片存在无法克服的制造和安装误差，当安装后，凸台密封面边缘没有完整压到金属包覆垫片的重叠部分，紧固后就会造成重叠部分开口、填充材料被挤出、金属层异常变形等问题，并发生泄漏，越追加紧固，故障就越明显。
作为对策，安装金属包覆垫片时，必须确保金属包覆层有重叠的一面朝向槽底部。

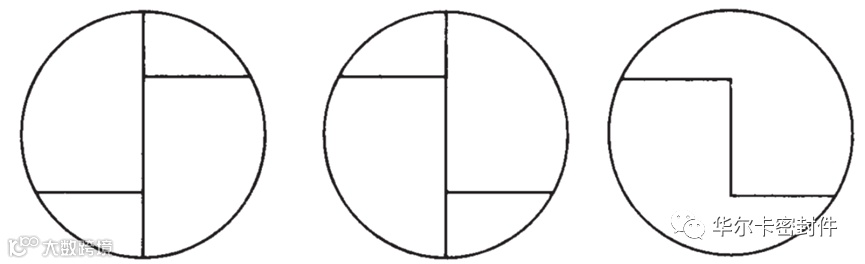

此外，金属包覆垫片用于多管式换热器，当隔板是非对称型时，例如以下图示的结构（这里仅是列举了3种，并不是全部），需要区分金属包覆垫片的正反面，必须在图纸上标明哪一面是金属重叠面。
案例21：环形金属垫片与法兰之间的贴合性不良
安装金属环型垫片（八角垫、椭圆垫）时，当法兰、垫片两者都是新品时不会出现贴合性不良的问题，但在经过长年使用后的法兰上使用环形金属垫片时，可能会因法兰与垫片之间的贴合性不良导致无法获得充分的密封性。
因此，首先必须确认是否全周接触，使用红铅等颜料涂抹在法兰槽的密封面，以目标扭矩的20%左右进行紧固，然后松开并确认染色情况。接触可以在外径侧也可以在内径侧（压力较高时，最好在外径侧），可以是面接触，也可以是线接触，确认全周都有接触后，进行合适的紧固后即可使用。
如果没有全周接触，则必须进行研磨处理，或者法兰密封面有伤痕或腐蚀，也可以通过研磨处理修复。具体的操作是在金属环型垫片上涂抹研磨粉，在法兰槽内旋转垫片，然后再次使用红铅等颜料确认是否全周都有接触。
如果是八角形环垫，则可以直接使用八角形环垫进行研磨处理，但如果直接使用椭圆形环垫进行研磨处理，则会降低原本线接触实现的高密封性，因此必须使用八角形环垫或者研磨夹具进行研磨处理。
此外，用于气密封或者不锈钢等较为坚硬的材质时，最好涂抹一层薄薄的密封膏。
即便如此依然不能获得充分密封性时，则可以采用膨胀石墨、铜等软质材料包覆的环形金属垫片替代，或者可以根据法兰磨损情况采用特别尺寸。
最后：所有密封垫片安装时的通用注意事项
·垫片应保管在无尘干净阴暗处，并尽量放置在完好的包装内；
·垫片应该平放，可以多层叠放，不能悬挂；
·开包后的垫片应避免淋雨和粘到颗粒物；
·检查法兰面是否存在可能影响密封性的锈迹、伤痕、变形，必要时进行维修；
·确认法兰上是否附着了上次使用的密封垫片；
·将法兰面对面靠近，检查接合面是否能正确配合，按照ASME PCC-1标准，两面法兰的对准标准如下：
螺栓孔偏心：离正确对中3mm以内
法兰中心线的偏心：1.5mm以内
法兰密封面间的间距：密封面的外径上不超过0.8mm
·当配管连接在泵或其他旋转设备上时，要注意不能使轴承或设备承受过大载荷；
·确认密封垫片表面是否存在伤痕或者附着了异物；
·确认密封垫片的尺寸是否正确，注意是否存在偏心问题；
·确认螺栓规格和等级是否正确，并润滑；
·密封膏的涂敷应控制在最小限度内；
·尺寸较大的垫片或高处作业时，需由多人同时实施，并注意垫片有无变形和破损问题；
·计算好紧固扭矩，并最好使用扭矩扳手操作，当采用普通扳手手工紧固时，应对用力大小有清晰的认识；
·紧固时遵循预紧固、交叉紧固、顺序紧固的规范流程。
我们利用3期的篇幅，分享了安装过程中因为管理不当，或者对产品不了解而误操作造成的故障，希望能够为用户提供参考，帮助消除泄漏问题，实现密封。
以上内容部分摘录自：
秋山 聪，华尔卡技术志，No.33，（2017）
