悬垂线夹磨损引起的架空防雷金具断线和预防

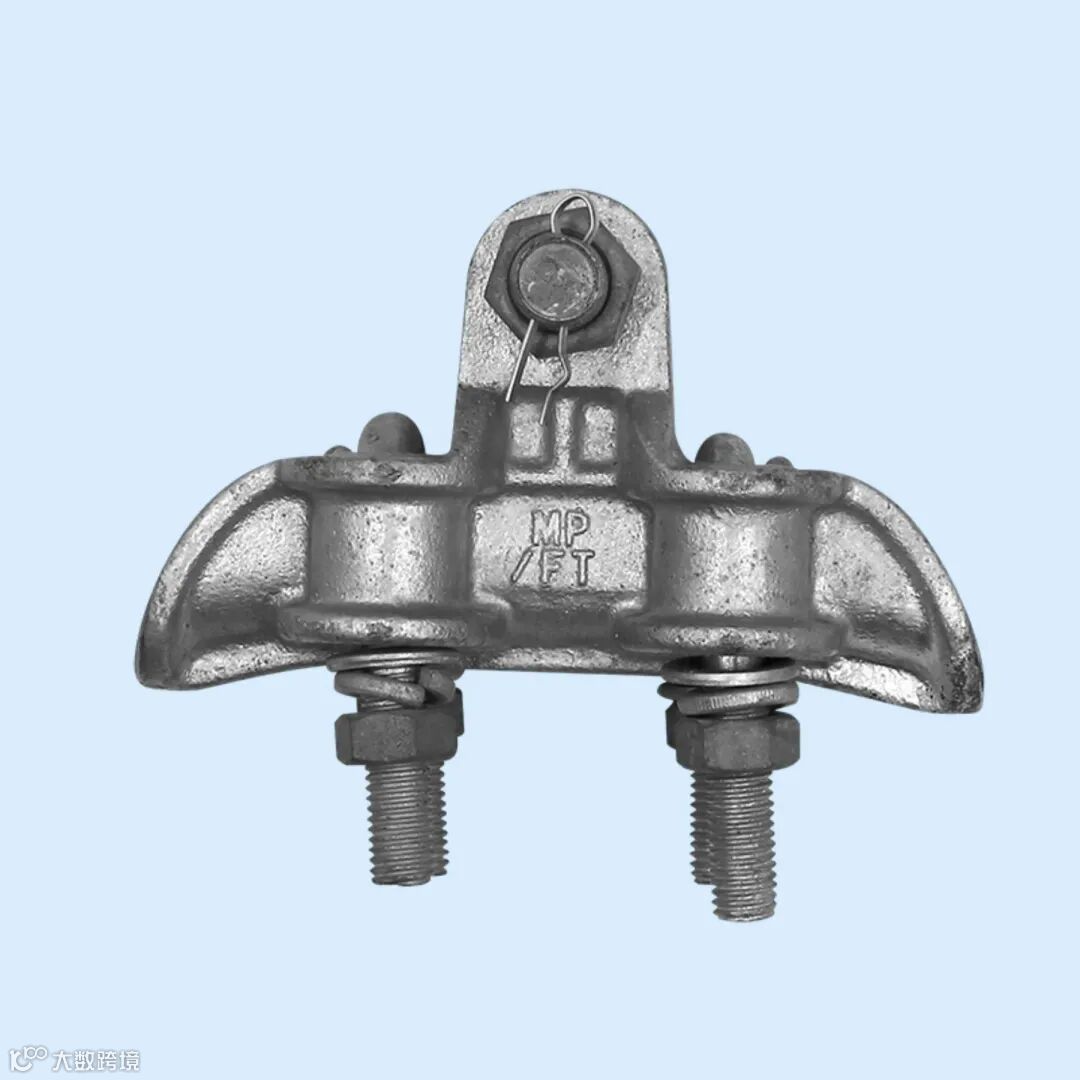

悬垂线夹是由可锻铸铁的线夹船体、压板及U型螺栓组成，它利用两块钢板冲压挂板吊挂，挂板安装在船体两侧的挂轴上。在使用图示的悬垂线夹线路中，曾出现多次因悬垂线夹磨损问题而引发的架空避雷线掉线造成的接地故障，这类故障通常都是永久性的事故，轻则造成跳闸停电，重则可能烧断导线或避雷线，给线路的修复带来了困难，严重地威胁电网的安全。

1.由于风的作用，船体和挂板之间的相对运动产生悬垂线夹，并且悬挂板以小角度围绕船体悬挂轴摆动。

由于挂板很薄，摆动效果就像刀片切割下的凹槽标记一样，导致船体悬挂轴的力横截面变得越来越小。当凹槽标记达到一定程度时，在防雷金具本身的重量下，线夹船体从悬垂线夹上掉落，防雷金具的接地事故被破坏;

2悬垂线夹太大或没有按下防雷金具。

防雷金具和线夹船体在风的作用下产生相对运动，造成防雷金具的磨损;在强风或强雷电流的作用下，刮擦或燃烧闪电线断开，导致防雷金具从悬垂线夹上脱落，发生类似上述事故。

1.悬垂线夹的船体悬挂轴的吊板由螺栓固定。螺栓有一个平垫圈。垫圈覆盖悬挂轴的连接部分。如果垫圈未打开，则很难找到船体悬挂轴的磨损。

因此，在检查吊轴的磨损程度时，必须拆下螺栓并打开垫圈，同时要注意防止防雷金具掉落的临时措施。

2.为了防止防雷金具的磨损，应根据防雷金具的截面选择悬垂线夹的尺寸。在结构上，夹具防雷金具的铝带严格按工艺要求包裹，防雷金具压实。

3.在线路设计中，只有金属负载是需要，而不需要检查其他强度参数。

因此，在强风和大风的区域，选择用于路线设计和施工的悬垂线夹时，应考虑选择耐磨夹具，如各种合金和带防风部件的悬垂线夹。

4.普通线路维护工作，特别是线路的大修检查应严格按照规定进行，各类悬垂线夹应按规定打开和检查。
