横担的种类介绍

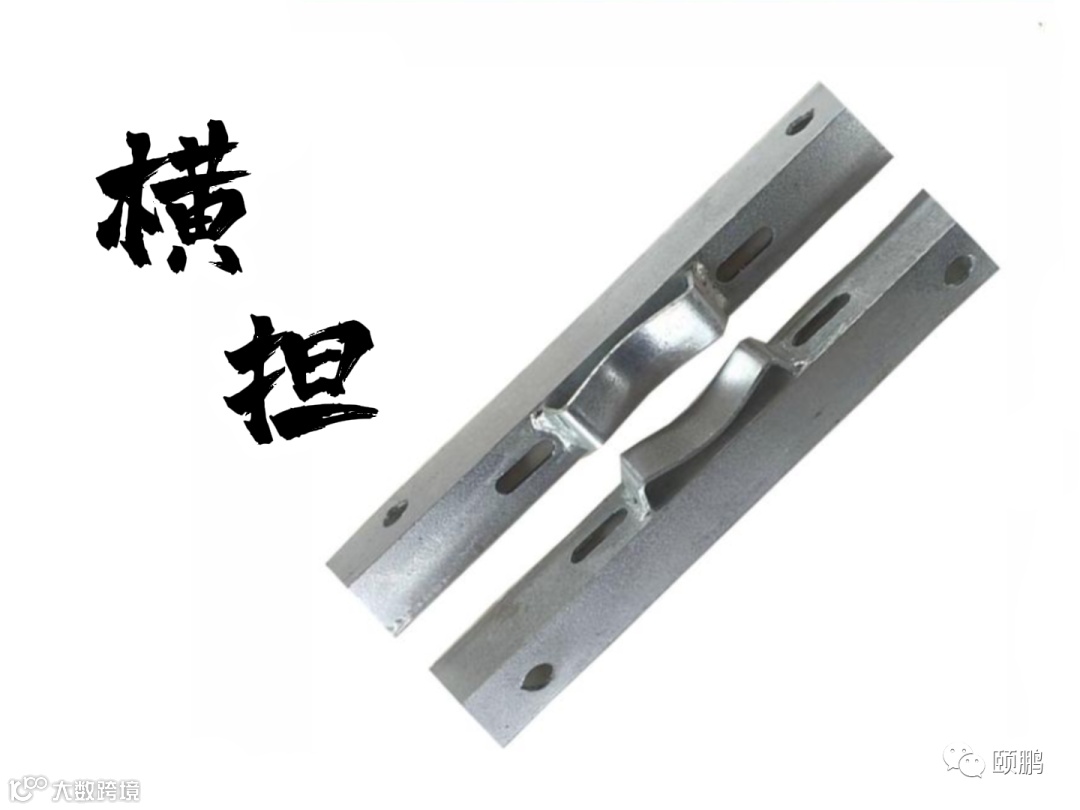

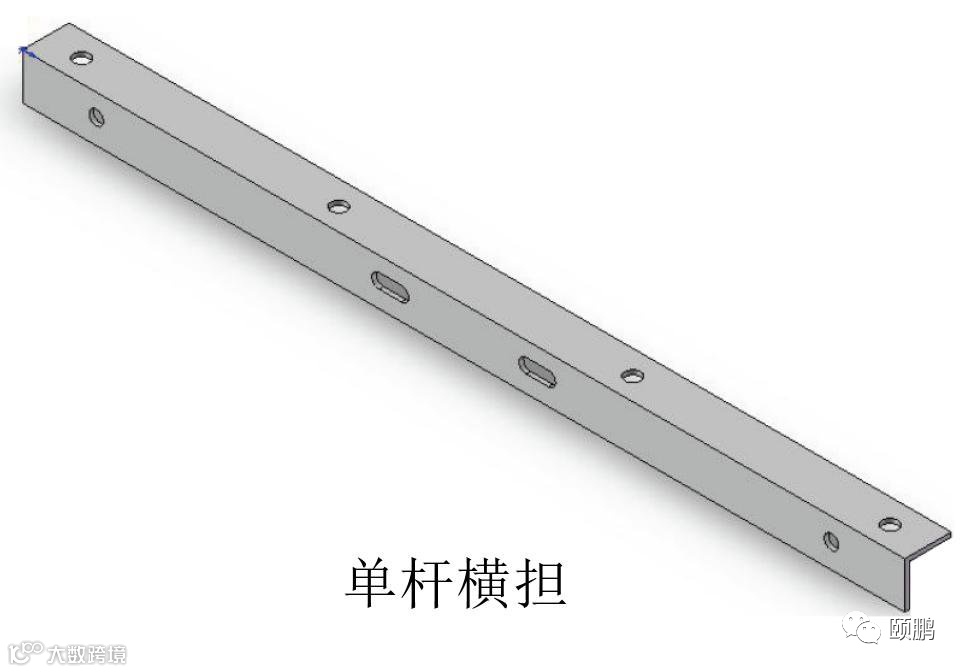

主要原材料为等边角钢，其规格根据角钢大小及横担长短命名，如：∠63×6×1800。用于10kV及以下输电线路单杆的安装，按安装分为单横担及双横担。单杆单横担主要由横担、U型抱箍、M垫铁组成(部分杆还有撑脚及撑脚抱箍);单杆双横担主要由横担、双头螺栓、M垫铁组成。

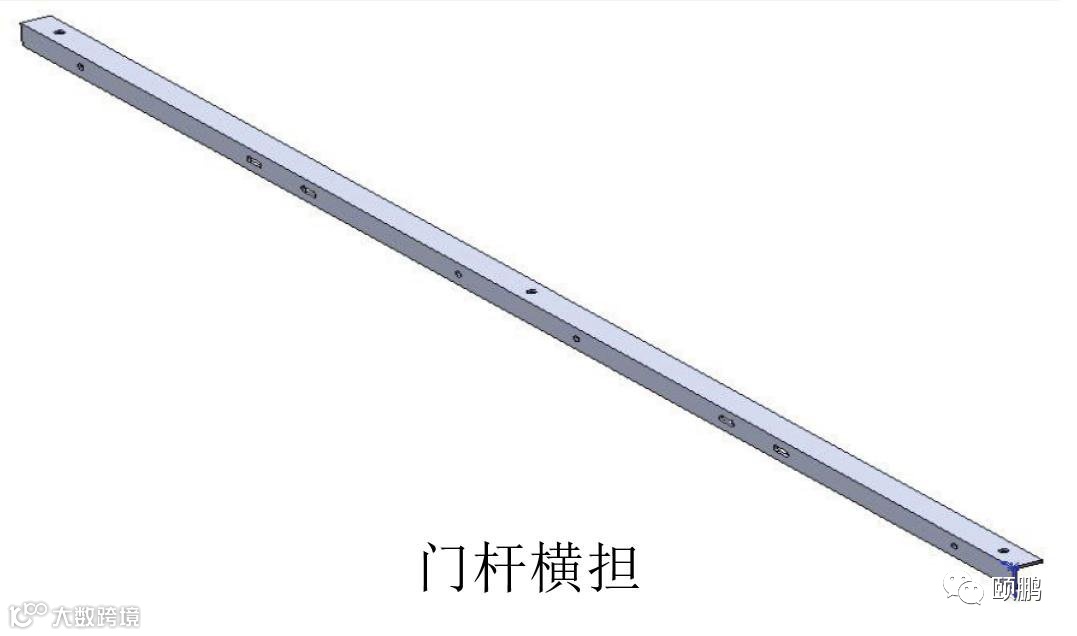

门杆横担，主要原材料为等边角钢，其规格根据角钢大小及长度来命名，如：∠90×8×5000。用于10kV及以下输电线路门杆的安装，根据根开的不同，其规格和加工不同。

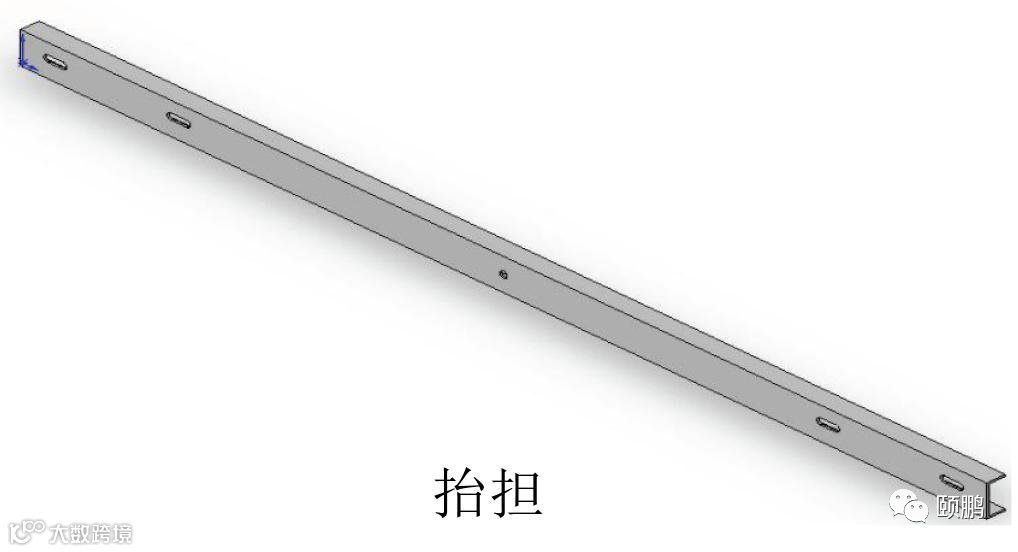

抬担，主要原材料为槽钢，是变压器及真空开关的抬梁横担，装在抬抱上面，规格型号以所用槽钢大小及长度表示，如∠10×3200。

组装式横担由角钢、圆钢、扁钢等组合而成，分别有地线横担(角钢地担及槽钢地担)、导线横担(直线杆横担、转角杆横担及耐张横担)。角钢地担有两种组装方式：一种外形和导线横担类似，另一种角钢反扣，与导线横担角钢装法相反。用于35KV及以上线路工程，其规格根据所用杆型表示，即直线杆规格里含有英文大写字母“Z”,如HZM-2等；而转角杆杆含“J”,如：J1等。角钢地担和导线横担主要原材料为角钢、扁铁；槽钢地担主要原材料为槽钢、圆钢、钢板等。

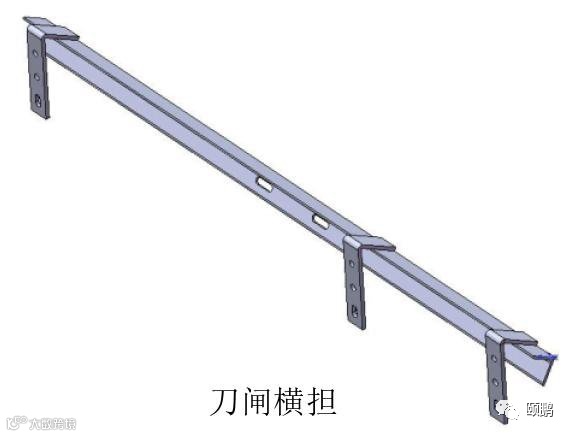

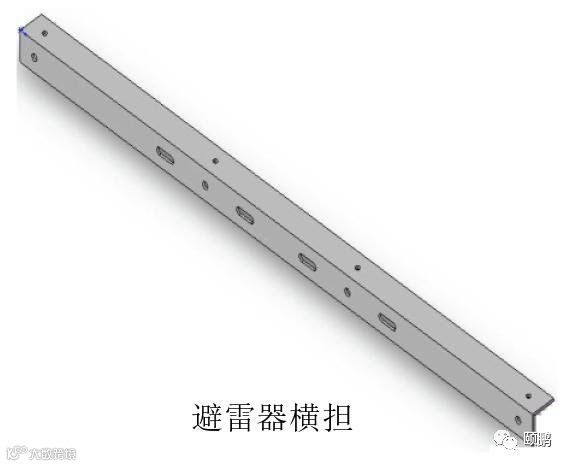

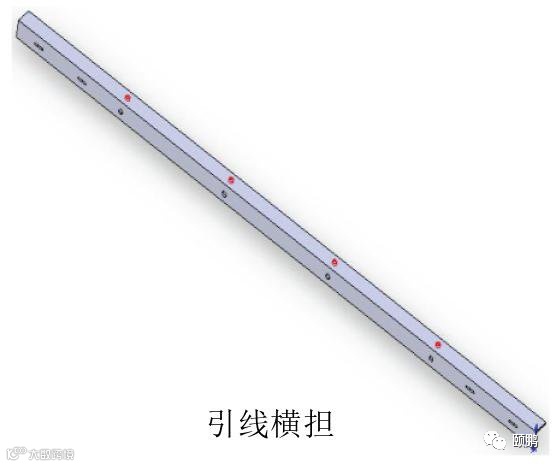

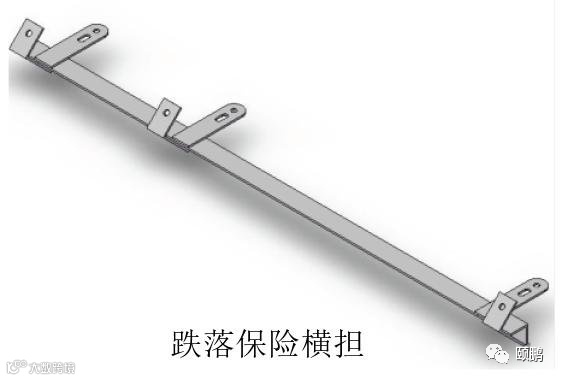

横担除以上几种以外，还有其他设备专用的横担，如常说的(令克)跌落保险横担、刀闸横担、引线横担、进出线横担、避雷器横担等。

主要用于10KV及以下线路工程，规格表达均根据所用角钢的规格表示。
