机械密封的原理、特点、安装使用、渗漏原因、材料选择

一、机械密封概述

机械密封（又称端面密封）是一种用于解决旋转轴与机体之间密封问题的装置，主要由一对或多对垂直于旋转轴线的端面在流体压力、弹性元件（或磁力）及辅助密封的协同作用下保持贴合并相对滑动，从而防止流体泄漏。广泛应用于泵、压缩机、搅拌釜等旋转式流体设备，也适用于齿轮箱、船舶尾轴等场景，属于通用型轴封装置。

最常见的结构为端面密封，其核心为静环与动环组成的摩擦副，要求材料耐磨且具备良好加工精度，以确保密封性能。基本组成包括：静环、动环、压盖、弹簧、推环、定位环、轴套及各类密封圈。

弹性元件（如弹簧、波纹管）起预紧、补偿和缓冲作用，需具备耐腐蚀、抗疲劳特性；辅助密封件（如O形圈、V形圈等）则实现动环与轴、静环与压盖间的密封，并提供浮动与缓冲功能，材料需耐热、耐介质侵蚀。

基本结构

1. 端面密封摩擦副
2. 缓冲补偿与压紧机构
3. 辅助密封（二级密封挠性元件）
4. 传动机构

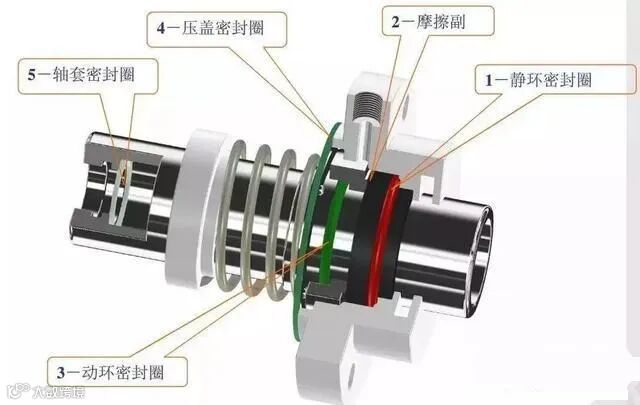

基本密封点

1. 端面主密封点
2. 静环与端盖辅助密封点
3. 动环与轴（轴套）辅助密封点
4. 端盖与泵体连接密封点

二、机械密封的优缺点

优点

• 密封可靠：在表面粗糙度和平直度达标的情况下，泄漏量极小，甚至肉眼不可见。
• 寿命长：正常工况下可连续使用1～2年，特殊场合可达5～10年。
• 免调整：依靠弹簧力与介质压力自动维持贴合，运行中无需人工调节。
• 耐振动：可在转速3000r/min、振幅不超过0.05mm条件下稳定工作，PV值持续提升。
• 功耗低：摩擦状态接近半液润滑，功率损失仅为填料密封的10%～50%。
• 保护轴件：波纹管结构避免轴或轴套磨损，对轴的偏心与摆动不敏感。
• 适用范围广：适用于高温、低温、高压、真空、高速及腐蚀性、易燃易爆、有毒介质环境。

缺点

• 结构较复杂，加工精度要求高，安装技术门槛较高，尤其干气密封更为严格。
• 零件数量多，拆装不便，传统结构需拆卸联轴器方可更换，但新型集装式、剖分式设计已改善此问题。

三、机械密封的工作原理

机械密封通过一对或数对垂直于轴线的端面，在流体压力与弹性元件（或磁力）作用下，借助辅助密封配合，保持紧密贴合并相对滑动，从而实现防止流体泄漏的目的。

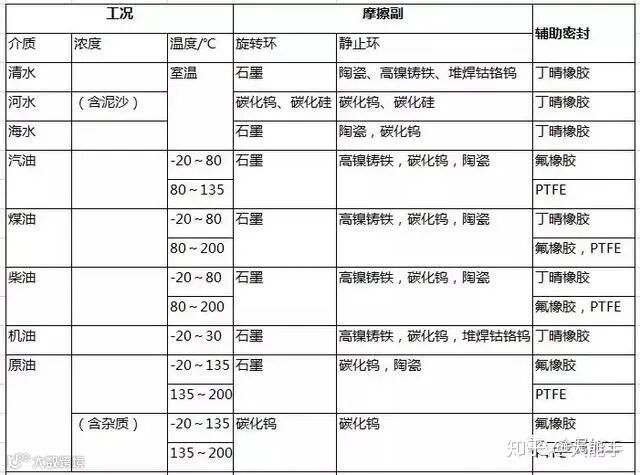

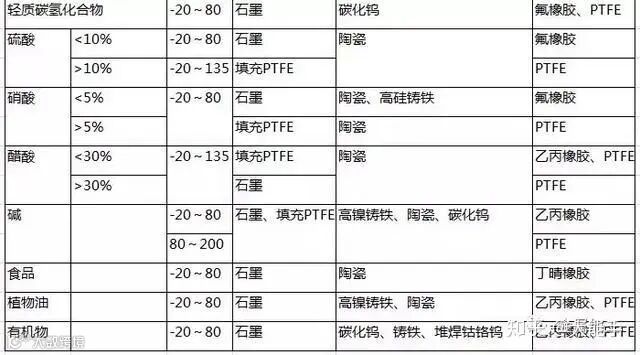

四、机械密封常用材料的选用

介质条件	动环材料	静环材料
清水，常温	9Cr18，1Cr13堆焊钴铬钨，铸铁	浸树脂石墨，青铜，酚醛塑料
河水（含泥沙），常温	碳化钨	碳化钨
海水，常温	碳化钨，1Cr13堆焊钴铬钨，铸铁	浸树脂石墨，碳化钨，金属陶瓷
过热水（100℃）	碳化钨，1Cr13堆焊钴铬钨，铸铁	浸树脂石墨，碳化钨，金属陶瓷
汽油、润滑油、液态烃（常温）	碳化钨，1Cr13堆焊钴铬钨，铸铁	浸树脂/锡锑合金石墨，酚醛塑料
汽油、润滑油、液态烃（100℃）	碳化钨，1Cr13堆焊钴铬钨	浸青铜/树脂石墨
汽油、润滑油、液态烃（含颗粒）	碳化钨	碳化钨

五、密封材料的种类及用途

密封材料应满足以下性能要求：

1. 致密性好，防泄漏；
2. 具备适当机械强度与硬度；
3. 压缩性和回弹性优良，永久变形小；
4. 高温不软化分解，低温不硬化脆裂；
5. 耐酸、碱、油等介质腐蚀，体积与硬度变化小，不粘附金属；
6. 摩擦系数低，耐磨性好；
7. 与密封面结合柔软；
8. 抗老化，使用寿命长；
9. 易于加工，成本低，取材方便。

六、机械密封安装与使用技术要领

1. 转轴径向跳动≤0.04mm，轴向窜动≤0.1mm；
2. 安装部位清洁，密封件无损伤，防止杂质进入；
3. 严禁敲击碰撞，避免摩擦副破损；
4. 接触面涂清洁机械油，便于顺利装配；
5. 静环压盖螺栓均匀拧紧，保证端面与轴线垂直；
6. 动环应在轴上灵活移动并具弹性；
7. 盘动转轴应无卡滞感；
8. 运转前必须充满介质，防止干摩擦导致失效。

七、机械密封的发展与新技术应用

除橡胶外，石墨、聚四氟乙烯、密封胶等材料也广泛用于密封领域。近年来新材料与新工艺推动了多项技术进步：

• 密封面开槽技术：在端面开设微米级流槽，产生流体静压或动压效应，提升润滑与承载能力。
• 零泄漏密封：基于开槽技术实现非接触式零泄漏，已在核电站润滑油泵中应用。
• 干运转气体密封：将开槽技术用于气体介质密封。
• 上游泵送密封：利用流槽将少量泄漏介质回送至上游，减少外泄。
• 热流体动压密封：通过深槽引发局部热变形，形成流体动力楔效应。
• 波纹管密封：分为成型与焊接金属波纹管两类，适用于高温、腐蚀环境。
• 多端面密封：包括双密封、中间环密封等形式，增强可靠性。
• 其他还包括平行面密封、监控密封、组合密封等。

上述技术普遍采用浅槽设计，结合润滑槽、密封坝与堰结构，兼具平面密封与轴承特性，具有泄漏少、膜厚厚、无接触摩擦、能耗低等优势。

八、机械密封冲洗方案及特点

冲洗目的：防止杂质堆积、消除气囊、改善润滑，必要时兼有冷却作用。

内冲洗

• 正冲洗：从泵出口引入介质至密封腔，适用于清洁介质，压力略高于进口，高温或含杂质时可加装冷却器、过滤器。
• 反冲洗：从泵出口引入，经密封腔后返回入口，适用于p进＜p1＜p出的清洁介质。
• 全冲洗：出口引入，冲洗后回流入口，兼顾冷却与清洁。

外冲洗

• 引入外部清洁、相容介质进行冲洗，冲洗压力比介质高0.05～0.1MPa。
• 适用于高温或含固体颗粒工况。
• 冲洗流速控制：清洁液体＜5m/s，含颗粒浆料＜3m/s，压差一般＜0.5MPa，双端面可取0.1～0.2MPa。
• 进出口孔位于密封端面附近且靠近动环侧，推荐切向或多点引入，防止冲蚀、温差变形、结焦或杂质堆积，必要时可用热水或蒸汽冲洗。

九、机械密封典型失效原因分析

机械密封本身问题

• 镶装不到位或不平整；
• 载荷系数过大或端面比压设计不合理；
• 材质选用不当；
• 密封面不平、过宽或过窄。

辅助系统问题

• 工况复杂但无冲洗等辅助措施；
• 冲洗管堵塞；
• 冷却管结垢。

介质及工作条件问题

• 强腐蚀性介质；
• 含固体颗粒；
• 设备抽空；
• 密封面结晶；
• 介质粘度过大。

泵的问题

• 轴加工精度差、串动、跳动、间隙大；
• 启动后振动大；
• 压盖垫环不良；
• 密封箱不平；
• 安装压缩量不足。

十、常见渗漏现象及对策

周期性渗漏

• 原因：轴向窜动大，辅助密封过盈量大，动环无法灵活移动，磨损后无法补偿。
• 对策：控制轴向窜动＜0.1mm，动环装配后应能自由滑动并弹性复位。

• 原因：润滑油不足导致干摩擦或拉伤端面。
• 对策：油位应高于动、静环密封面。

• 原因：转子周期性振动，源于定子不对中、叶轮不平衡、汽蚀或轴承损坏。
• 对策：按维修标准校正问题，减少振动影响。

压力引起的渗漏

• 高压渗漏：弹簧比压或总比压过大，腔内压力＞3MPa时，端面比压过高，液膜难形成，导致严重磨损与热变形。
• 对策：按规定压缩弹簧，高压环境下选用硬质合金、陶瓷等高强度材料，加强冷却与润滑。

• 真空渗漏：启停过程中因进口堵塞或含气导致负压，引起干摩擦或漏气。
• 对策：采用双端面机械密封，改善润滑条件。

介质引起的渗漏

• 腐蚀性介质：丁腈橡胶辅助密封不耐高温与酸碱，易老化腐烂。
• 对策：选用氟橡胶等耐高温、耐弱酸碱材料。

• 固体颗粒：颗粒进入端面造成划伤或加速磨损，水垢堆积影响动环补偿。
• 对策：在易进颗粒部位选用碳化钨对碳化钨摩擦副。

其他问题引起的渗漏

• 弹簧压缩量误差应控制在±2mm以内，过大导致比压高、发热大、易变形；过小则密封不足。
• 安装动环密封圈的轴端与静环密封圈的压盖端应倒角并修光，防止损伤密封圈。

十一、机械密封运行与维护要点

启动前准备

1. 全面检查密封及其附属装置是否齐全、符合技术要求；
2. 进行静压试验（2～3kg/cm²），发现泄漏及时排查或重新安装；
3. 按泵旋向盘车，检查是否轻快均匀，异常则核查装配尺寸。

安装与停运

1. 启动前密封腔应充满液体；输送凝固介质时需加热熔化；热油泵启动前须盘车防软环破裂。
2. 采用外封油系统的，应先启动封油系统，停车后最后关闭。
3. 热油泵停运后不得立即停止冷却水，待端面温度降至80℃以下再停水。

运行中注意事项

1. 启动后轻微泄漏可观察，若持续运行4小时仍未减少，应停机检查。
2. 操作压力应平稳，波动不超过1kg/cm²。
3. 避免抽空，防止干摩擦导致密封破坏。

机械密封为精密部件，对设计、加工与装配质量要求高。实际应用中需综合考虑工况、介质特性与润滑条件，确保长期稳定运行。

十二、机械密封摩擦副材料

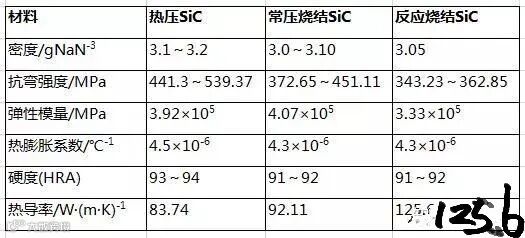

碳化硅

新型陶瓷材料，具有低摩擦系数、高硬度、优异耐磨性、化学稳定性、耐热性及抗热震性。类型包括热压、常压烧结与反应烧结碳化硅。

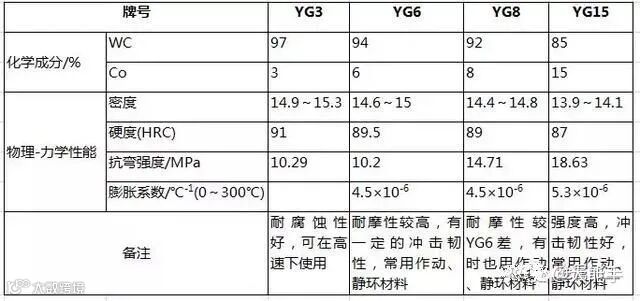

硬质合金

主要为碳化钨（WC），包括钴基（WC-Co）、镍基（WC-Ni）及钴-镍基（WC-Co-Ni）。特点：硬度高、耐磨、机械强度好、导热率高、膨胀系数小，利于散热；无钴型耐腐蚀更佳。

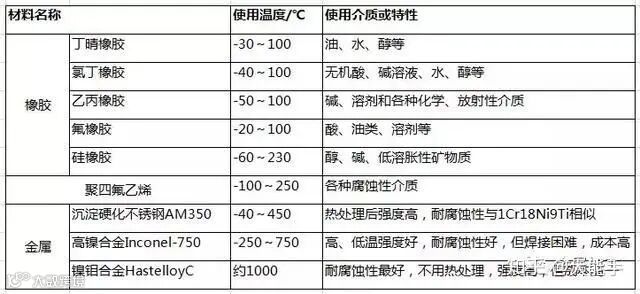

辅助密封材料要求

1. 弹性好，复原性强，永久变形小；
2. 耐介质侵蚀，膨胀收缩小；
3. 摩擦系数低，耐磨；
4. 宽温域适用，不硬化、不脆裂、不失弹；
5. 具备足够力学性能（强度、延伸率、抗撕裂性等）；
6. 易于加工，精度高；
7. 耐腐蚀、溶胀、老化，不对介质造成污染。

常用材料包括橡胶（丁腈、氟橡胶、硅橡胶等）、聚四氟乙烯、石墨、膨胀石墨及金属波纹管等。

十三、机械密封常用型号及参数

型号	结构特点	适用介质	压力(MPa)	温度(℃)	线速度(m/s)
HU1	单弹簧、非平衡、拨叉传动	油水、碱、盐、浆料、有机溶剂等	≤1	-20~220	≤15
HU3	非平衡、单端面、多弹簧	油、水、酸、碱、盐	≤1.6	-50~220	≤20
HU5	部分平衡、橡胶波纹管、单弹簧	含颗粒废水、油、污水	≤1.6	-20~140	≤10
HU7	非平衡、圆锥弹簧	污水泵、潜水泵、化工泵等	≤1	-20~180	≤15
HUU803	非平衡、多弹簧、双端面	酸、碱、盐、海水、易燃易爆介质	≤1.6	-50~150	≤20
HBM1	平衡型、金属波纹管、单端面	油、酸、碱	≤2.5（外压）	-20~400	≤15
HBM5	平衡型、金属波纹管、集装式	油、水、弱酸弱碱、微颗粒溶液	≤2	-30~200	≤25
HQ901	外装式、多弹簧、静止式	油、水	≤1.6	-20~160	≤20
HQ902	平衡型、多弹簧、静止式	油、水、污水、酸碱	≤1.6	-20~160	≤20
HG9	非平衡橡胶波纹管、浮动性好	冷水、热水、饮料、含颗粒介质	≤0.8	-20~140	≤10
HU21	短尺寸、高平衡系数、卡片传动	油、水、一般腐蚀性液体	≤0.6	-40~120	≤15
HQ3272	紧凑型、适用于多级泵	油、水、污水、酸碱	≤1.6	-20~160	≤20
