前言

基于 C# .NET 8.0 / WPF 和 HelixToolkit 的工业机器人3D仿真系统，支持正运动学（FK）与逆运动学（IK）计算。

项目简介

这是一个功能完整的机器人机械臂3D仿真应用程序，使用 C# 和 WPF 开发，通过 HelixToolkit 实现高性能、交互式的 3D 渲染。

系统支持手动关节控制、自动目标点到达、关节调试可视化，并内置两种 ABB 工业机械臂型号。

项目功能

1、3D 可视化渲染

使用 HelixToolkit 渲染高质量的机械臂 3D 模型，支持视角旋转、平移、缩放。

2、正运动学（Forward Kinematics, FK）

输入各关节角度，实时计算并显示末端执行器的空间位置。

3、逆运动学（Inverse Kinematics, IK）

基于梯度下降优化算法，自动求解到达指定 (X, Y, Z) 目标点所需的关节角度。

4、实时交互控制

通过滑块（J1–J6）实时调整每个关节角度，机械臂姿态即时更新。

5、可视化调试辅助

• 调试球体（棕色）标示当前选中关节的旋转中心

• 高亮显示选中关节（红色）

• 可查看/修改旋转轴方向（X/Y/Z）

6、双机型支持

• ABB IRB 4600

• ABB IRB 6700

项目技术

技术栈

• 平台：.NET 8.0

• UI 框架：WPF（Windows Presentation Foundation）

• 语言：C#

• 3D 引擎：HelixToolkit 3.1.1

• 开发工具：Visual Studio 2022（推荐）或 JetBrains Rider

环境要求

• 操作系统：Windows 10 / 11（x64）

• 运行时：.NET 8 SDK 或更高版本

• 显卡：支持 DirectX 11（用于硬件加速 3D 渲染）

• IDE：Visual Studio 2022 / VS Code / Rider

技术特点

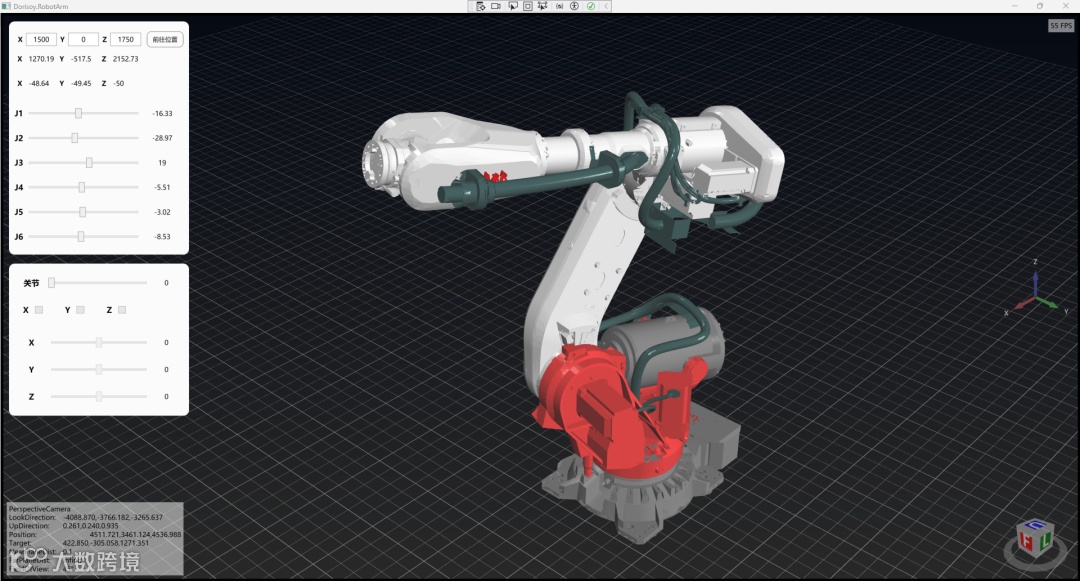

项目效果

项目使用

1、安装 .NET 8 SDK

# 验证安装
dotnet --version

2、克隆项目

或直接下载 ZIP 并解压。

3、还原依赖

dotnet restore

4、编译项目

# Debug
dotnet build

# Release
dotnet build --configuration Release

5、运行程序

dotnet run
# 或直接运行可执行文件
.\bin\Release\net8.0-windows\XXX.RobotArm.exe

项目说明

1、界面布局

左侧控制面板

• 目标位置输入：X, Y, Z（单位：mm）

• 关节滑块：J1–J6（范围：-180° ~ +180°）

• 关节选择器：选择 1~6 号关节进行调试

• 旋转点坐标：当前关节的旋转中心

• 旋转轴选择：X / Y / Z 方向（影响 IK 计算）

中央 3D 视口（HelixViewport3D）

• 右键 + 拖动：旋转视角

• 左键 + 拖动：平移

• 滚轮：缩放

2、操作流程

正运动学（手动控制）

1、拖动 J1–J6 滑块调整角度

2、3D 机械臂实时响应

3、底部显示末端执行器实际坐标

逆运动学（自动到达目标）

1、在 X/Y/Z 输入框填入目标点（如 X=1500, Y=0, Z=1750）

2、点击 "Go to position"

3、系统自动计算关节角度，机械臂平滑移动

4、点击 "STOP" 可随时中断

关节调试模式

1、使用 Joint 滑块选择关节（1–6）

2、该关节高亮为红色

3、调试球体定位到其旋转中心

4、可动态调整旋转点与轴向，观察效果

3、配置选项

切换机械臂型号

在 MainWindow.xaml.cs 顶部修改预处理器指令：

#define IRB6700  // 启用 IRB6700
// #define IRB6700  // 注释则使用 IRB4600

调整逆运动学参数

double LearningRate = 0.01;        // 学习率（越小越精确，但收敛慢）
double SamplingDistance = 0.15;    // 数值微分步长
double DistanceThreshold = 20;    // 收敛阈值（mm）

项目结构

├── XX.RobotArm/
│   ├── 3D_Models/              # STL 模型文件
│   │   ├── IRB4600_*.stl      # IRB4600 各关节模型
│   │   └── IRB6700_*.stl      # IRB6700 各关节模型
│   ├── Properties/
│   │   └── AssemblyInfo.cs
│   ├── App.xaml
│   ├── App.xaml.cs
│   ├── MainWindow.xaml         # UI 布局
│   ├── MainWindow.xaml.cs      # 核心逻辑（FK/IK/渲染/交互）
│   └── XX.RobotArm.csproj
└── README.md

算法原理

正运动学（FK）

采用递推齐次变换矩阵法：

F1 = R1
F2 = T2 × R2 × F1
F3 = T3 × R3 × F2
...
F6 = T6 × R6 × F5

最终从基座到末端执行器的累积变换矩阵给出位置与姿态。

逆运动学（IK）

基于梯度下降优化：

• 目标函数：f(θ) = ||FK(θ) - target||²

• 梯度估计：数值微分（有限差分）

• 迭代更新：θᵢ = θᵢ - α * ∇f(θᵢ)

• 约束处理：每次更新后 clamp 到关节限位

• 终止条件：距离 < 阈值 或 角度变化极小

自定义扩展

添加新机械臂型号

1、准备简化后的 STL 模型（建议 ≤15k 面）
2、放入 3D_Models/ 目录

3、在 MainWindow.xaml.cs 中：

• 添加模型路径常量

• 配置 DH 参数或关节属性（旋转轴、中心、限位）

• 在 Initialize_Environment() 中加载模型

修改模型颜色

changeModelColor(joints[0], Colors.Blue); // 将关节1设为蓝色

故障排除

总结

设计理念：轻量、透明、可学习、可扩展。

不依赖重型引擎，纯 .NET 实现工业级机器人仿真，适合学习、原型验证与工程参考。
