胜宏科技,头顶藏着 3 只 “靴子”

胜宏科技,头顶藏着 3 只 “靴子” 晚点LatePost
2026-03-19
33
导读:短期技术红利终将消退,胜宏科技要如何守住尖端 PCB 的生态位。

短期技术红利终将消退,胜宏科技如何守住尖端PCB的生态位。


文丨李赓

编辑丨胡昊


若要在当前A股市场中挑选一张“红得发紫”的AI概念票,胜宏科技无疑是投资者高度关注的标的。


2025年初至今,其股价累计上涨近6倍,市值一度突破3000亿元。这一远超传统印制电路板(PCB)行业均值的增长,使其成为电子板块中流动性最集中的核心标的。


在估值处于历史高位、市值快速膨胀之际,胜宏科技启动境外上市进程。2026年3月上旬,公司获准境外发行上市备案,预计最快于4月登陆港交所,募资约20亿美元。


然而,市场对其2025年的高增长存有分歧:英伟达带来的订单红利能否持续?赴港融资,究竟是为下一轮技术升级储备资金,还是在技术红利见顶前的战略性布局?


本文将聚焦胜宏科技所处的高端HDI(高密度互连印制电路板)细分赛道,探讨其当前估值背后的真实基本面支撑与长期盈利能力。

被英伟达“带飞”的胜宏,赚的是“良率租金”?

胜宏科技2025年财务表现呈现显著正向经营杠杆效应。

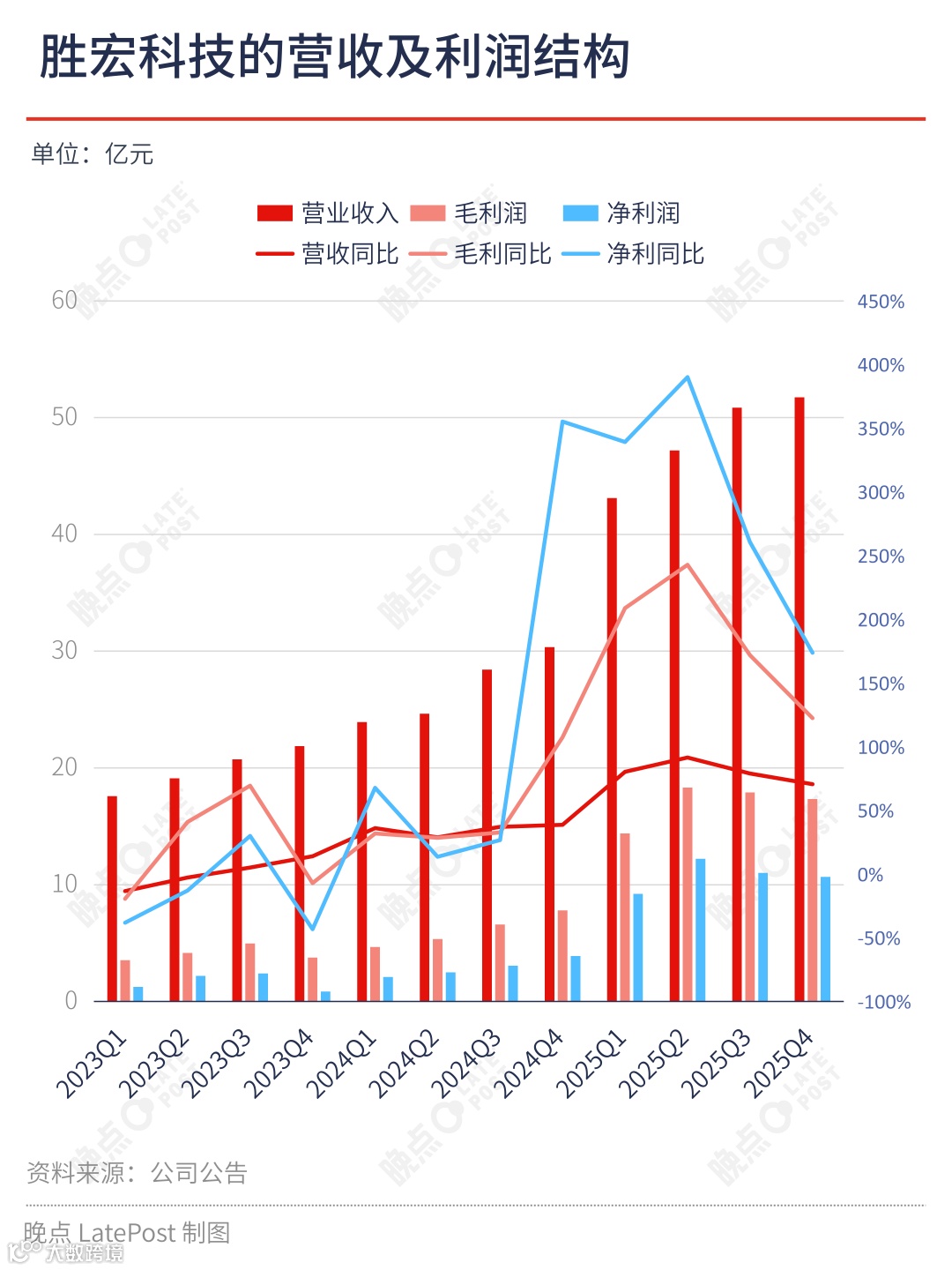

2025年前三季度,公司营收达141.17亿元(同比+83.4%),净利润32.45亿元(同比+324.4%)。利润增速大幅超越营收增速,并非源于传统规模效应,而是高阶HDI业务主导下的盈利结构重塑。


同期,HDI业务营收达52.84亿元(同比+451.0%),占总营收比重由2024年的14.2%跃升至37.4%。更关键的是价格变化:HDI平均售价升至13446元/平方米,相较2022–2024年约2000元/平方米的水平,涨幅逾5倍。这意味着胜宏已从加工制造转向稀缺资源溢价获取。


该价格对应的是全球最先进的6阶或7阶HDI产品。HDI是当前PCB领域工艺最复杂的品类,以20层6阶结构为例,板厚仅约2毫米,却需在微观结构中构建十余组链路、直径约0.1毫米的盲孔;经6次压合叠加完成,单阶段良率若维持在95%,理论综合良率仅约69.8%。


向类载板(SLP)演进过程中,传统机械钻孔和减成法蚀刻已逼近物理极限。当微孔孔径小于150微米时,必须采用全自动激光钻孔设备(单台成本超50万美元),并配套改良型半加成法(mSAP)及激光直接成像(LDI)等高端制程。此类设备及高等级无尘室投资巨大,单机年维护成本达6万–12.5万美元,客观形成对中小厂商的物理出清,使高端HDI成为重资产、高门槛的寡头赛道。


在此背景下,具备工程能力、可稳定维持高良率的企业,自然掌握产能定价权,获得可观的“良率租金”。


而需求端恰好指向最具支付能力的客户——英伟达。当前最迫切需要6阶/7阶HDI的,正是算力密集型GPU与AI芯片。H100仅在OAM模块使用HDI,GB200则全面采用HDI规格;据行业推测,GB300对HDI层数与阶数要求将进一步提升。


底层架构切换引发的“全量替换”需求,迅速消耗全球头部HDI厂商先进制程产能。胜宏科技于2024年底量产的5阶/6阶HDI,在时间点上精准匹配GB200调试与放量节奏,从而获取早期溢价。


值得注意的是,公司在2025年4月起首次在信息披露中将英伟达列为“国际知名厂商客户”,此前仅以“高端显卡线路板及AI服务器PCB供应商”模糊表述。这一合规范围内的明确披露,印证了其在英伟达核心供应链中权重的实质性跃升。

胜宏托着哪3只“靴子”?

资本市场对胜宏科技的高估值,建立在AI算力爆发重构其盈利中枢的基础之上。但回归制造业本质与PCB行业规律,公司在业绩高峰之后,正面临三重现实压力。


第一只靴子:需求端的“物理天花板”

HDI应用高度集中于顶尖GPU,而GPU出货受制于整个半导体产业链。以唯一能代工英伟达芯片的台积电为例,其关键封装工艺CoWoS(2.5D高带宽封装)2025年底月产能约7.5–8万片,2026年底目标扩至12–15万片,对应GPU出货增幅约60%–80%。叠加新架构数据传输需求,整体PCB增量或接近100%。


但问题在于,除英伟达外尚无其他大规模确定性需求,且胜宏的供应关系尚未完全明朗。其营收增长实质上已被绑定于台积电产能释放节奏与HBM存储供给能力,形成隐性天花板。


第二只靴子:全球强手的“近身肉搏”

全球HDI赛道强者云集:美国迅达科技(TTM)、台湾欣兴电子、国内沪电股份等均瞄准英伟达高阶PCB订单。


TTM已确认为英伟达GB300计算托盘大尺寸基板核心供应商,其马来西亚槟城厂满产,2025年下半年更在美国威斯康星州启动75万平方英尺产线改造,强化本土高阶PCB制造能力。


欣兴电子2025年资本支出三度上调至340亿新台币(约77亿元人民币),其中超36亿新台币投建的泰国新厂,预计2026年下半年通过客户认证并小规模投产,主攻AI/HPC及高阶HDI。


沪电股份作为英伟达UBB(通用基板)及高阶交换机PCB绝对Tier1供应商,正加速向OAM/UBB等计算节点HDI延伸。其泰国基地已于2025年Q2小批量量产,2026年下半年将释放大规模产能。


第三只靴子:技术红利期加速消退

PCB虽属技术密集型行业,但竞争格局分散、迭代快。电子制造业存在一条基本规律:当核心技术从“Know-how”沉淀为“标准化设备能力”时,超额利润将迅速收敛。


类似路径已在HDI历史上反复上演。iPhone 4时代,Any-layer HDI曾是日本Ibiden、奥地利AT&S、台湾欣兴等厂商的盈利利器,1–2阶HDI毛利率一度达35%–45%。但随着激光钻孔设备(三菱、住友、大族激光)与电镀药水供应链成熟,行业良率从60%提升至90%以上,低阶HDI单价十年内下降50%–70%,最终下沉为中端手机及可穿戴设备的标准配置。


在当前暴利驱动下,6阶/7阶HDI的技术红利期可能进一步缩短。一旦工艺成熟度全行业普及,胜宏科技目前高达13446元/平方米的“良率租金”,将难以长期维系。

港股抢上市,是为未来存粮

回归财报数据,多项指标显示AI驱动的业绩爆发已出现拐点信号。


2025年Q3,胜宏科技营收达50.8亿元创历史新高,但单季毛利率却从Q2的38.83%回落至35.20%,较Q1的33.37%增长边际明显收窄。营收创新高而毛利回落3.6个百分点,反映出制造业本质压力:或是上游覆铜板涨价挤压利润,或是为抢占Rubin架构初期份额主动让利。

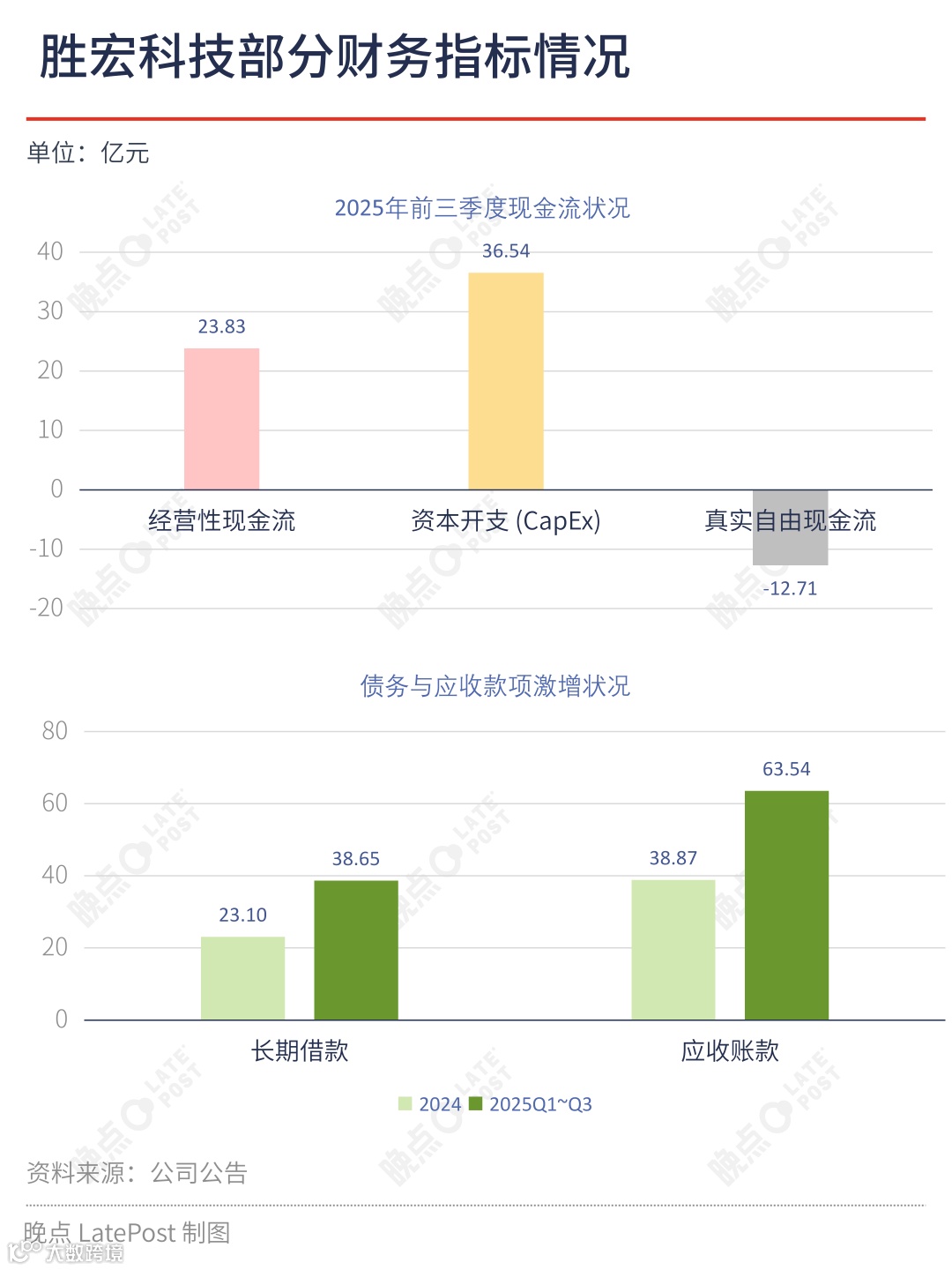

现金流压力同样凸显:2025年前三季度,经营性现金流入23.83亿元,远低于36.53亿元的资本开支(CapEx),真实自由现金流为-12.7亿元。为支撑海外扩产,其长期借款由2024年底23.1亿元增至2025年Q3的38.65亿元,应收账款同步攀升至63.54亿元。这种“纸面富贵”与现金流“失血”并存的状态,实为借助高财务杠杆,在技术红利窗口期内与时间赛跑。


当前,胜宏科技正处于关键转折点:深度绑定英伟达带来顶级红利,也构成最大软肋——任何HDI订单分配或毛利率波动,都可能引发全局震荡。公司正通过研发更先进制程、提升产能、加快海外布局来应对风险。此次赴港募资20亿美元,本质上是在高毛利回归行业均值前,为下一周期进行战略性储备。

题图来源:视觉中国
