一、标准概述
标准编号：GB/T 2423.38
二、适用范围
适用于以下产品：
-
家用电器（如洗衣机、空调外机） -
工业设备（如PLC、变频器） -
通信设备（如基站、路由器） -
汽车电子（如ECU、传感器） -
户外照明、充电桩、智能电表等
主要目的：
-
检验产品外壳密封性能； -
验证不同水环境下的防护能力； -
支撑IP防护等级（IPX1～IPX8）的测试验证； -
为产品设计、质量控制与安全认证提供依据。

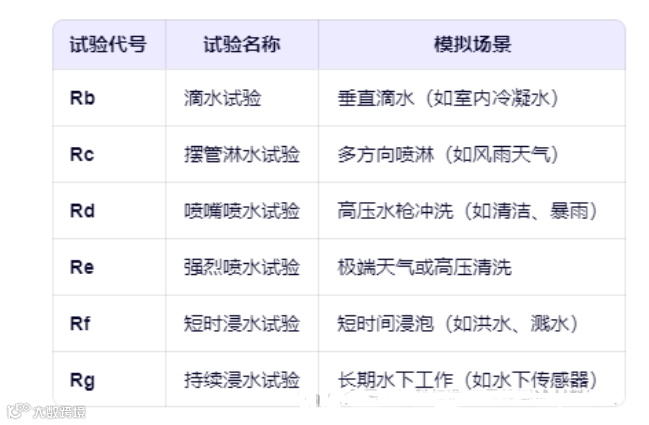

三、试验R的核心内容
“试验R”是一组系统性水环境试验方法，依据水的作用方式与强度，分为多个子试验，涵盖滴水、摆管淋水、喷嘴喷水及浸水等典型场景。
四、主要试验方法详解
1. 试验Rb：滴水试验（IPX1 & IPX2）
目的：模拟垂直或倾斜方向的滴水影响。
设备：滴水箱（带可调滴水孔金属板）
条件：
判定：试验后内部无明显水迹，功能正常。
2. 试验Rc：摆管淋水试验（IPX3 & IPX4）
目的：模拟多角度雨水喷淋。
设备：摆管淋雨装置（半圆形管，孔径0.4~0.6 mm）
条件：
- 摆动角度：±60°（IPX3）、±180°（IPX4）
- 流量：0.07 L/min·mm（按管长计）
- 时间：10 min
判定：无危及安全的进水，功能正常。
3. 试验Rd：喷嘴喷水试验（IPX5 & IPX6）
目的：模拟高压水冲洗或暴雨冲击。
设备：标准喷嘴（内径6.3 mm或12.5 mm）
条件：
- 距离：2.5~3 m（IPX5）、4~6 m（IPX6）
- 压力：30 kPa（IPX5）、100 kPa（IPX6）
- 流量：12.5 L/min（IPX5）、100 L/min（IPX6）
- 时间：≥3 min/m²，最少5 min
判定：无有害进水，绝缘性能符合要求。

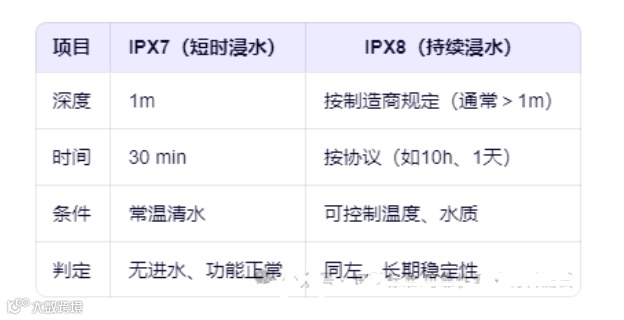

4. 试验Rf / Rg：浸水试验（IPX7 & IPX8）
五、结果判定
试验后需进行以下检查：
-
外观检查：是否存在水迹、腐蚀或变形； -
功能测试：通电运行，验证各项功能是否正常； -
电气安全：检测绝缘电阻、耐压性能是否达标； -
内部检查：必要时开盖确认是否存在积水或湿气； -
合格判定：无危及安全的进水，功能与电气性能均符合标准要求。

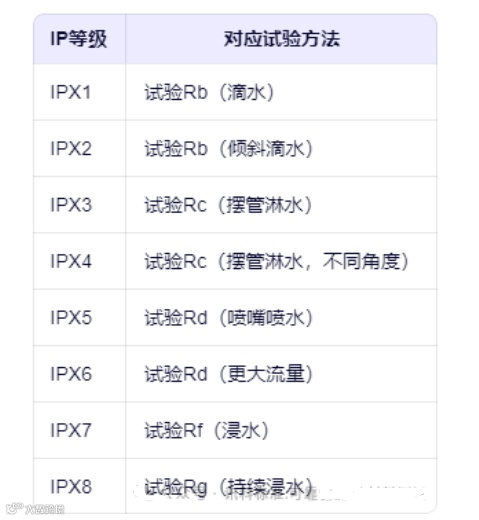

六、与IP防护等级的关系
GB/T 2423.38 是实现 GB/T 4208（等同IEC 60529）中IPX1～IPX8防水等级的关键试验方法支撑标准。
