一、顶轴油系统概述

顶轴油系统在汽轮发电机组盘车、启动和停机过程中，用于顶起转子，避免低速运行时轴颈与轴瓦发生干摩擦，降低盘车力矩，保护转子和轴承。

汽轮机椭圆轴承设有高压顶轴油囊，通过静压油膜将转子顶起。该系统可有效防止启停过程中的低速碾瓦现象，并在运行中通过监测油囊压力，反映轴系标高变化及载荷分配情况，是重要监控手段。

二、工作原理

顶轴油来自冷油器后，压力约0.2MPa，经自动反冲洗滤油器粗滤后，再通过双筒滤油器进入顶轴油泵。油泵出口压力可达20.0MPa，经高压过滤器后由集成控制块分配至各轴承，实现转子顶起。通过节流阀调节各轴承油量与压力，确保顶起高度合理（理论值：压力5~17MPa，高度＞0.02mm）。系统安全压力由压力开关设定控制。

在#3、#4、#5、#6轴承下半部设有高压油槽，形成有效油压分布。盘车前，顶轴油泵供油产生顶力，超过转子重量时将其顶起，随后油从间隙泄出，压力下降直至与转子重量平衡。此过程自动完成，使转子在盘车时浮于油膜之上。

系统采用母管制设计，每根顶轴油管连接至轴承座侧面。主要由柱塞泵、滤网、安全阀和压力开关等组成，油源自润滑油母管，排入轴承座。

配置两级过滤装置，保障系统清洁度。油泵为进口恒压变流量柱塞泵，具备高效率、低噪音、低发热、无外漏、容积效率高等优点。电机与泵之间设高精度联接架和补偿式联轴器，降低振动与噪声，提升整体运行可靠性。

为防止泵吸空损坏，进出口管路装有压力开关：入口油压＜0.1MPa时，表明吸入滤网堵塞；出口油压＜5MPa时，需启动备用泵。

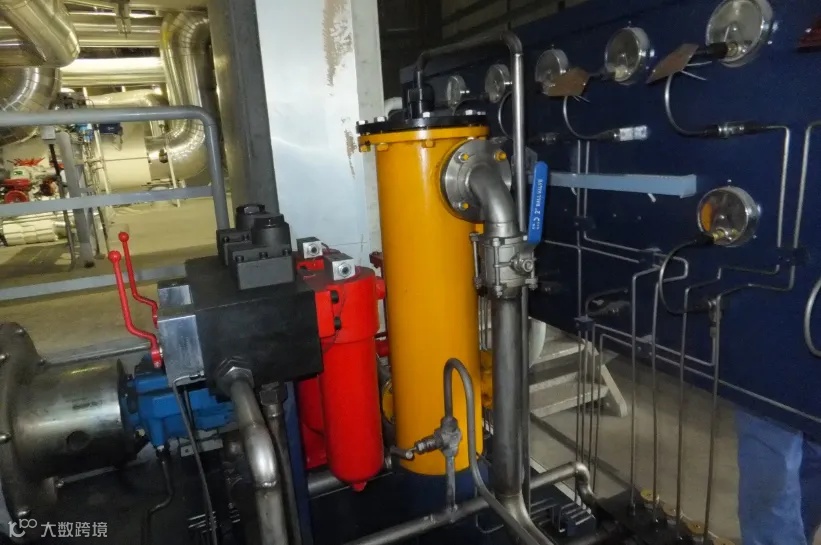

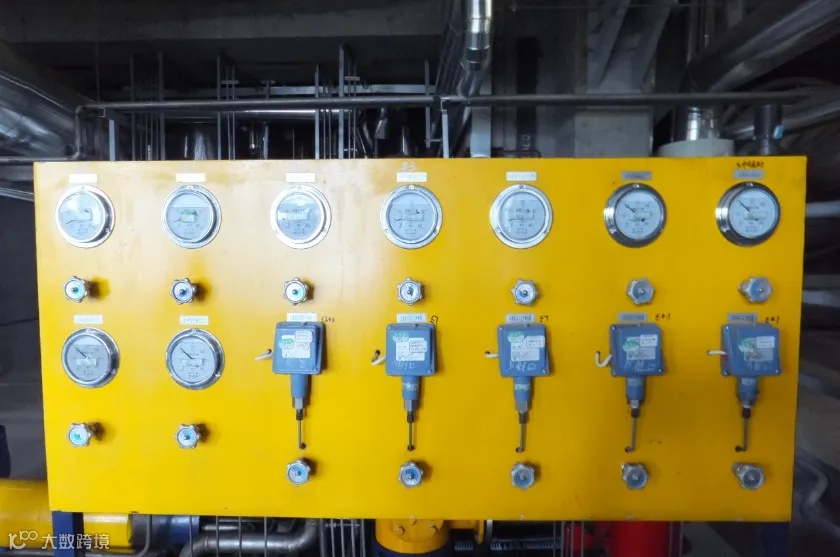

仪表盘位于装置前端，集成所有压力表及泵前后压力开关，便于现场操作、观察和数据记录。自动反冲洗过滤器前后均设压力表，用于监测差压并适时清洗。

三、主要设备组成

1、顶轴油泵

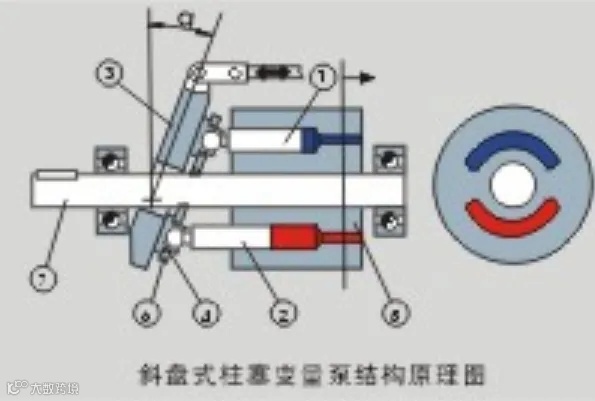

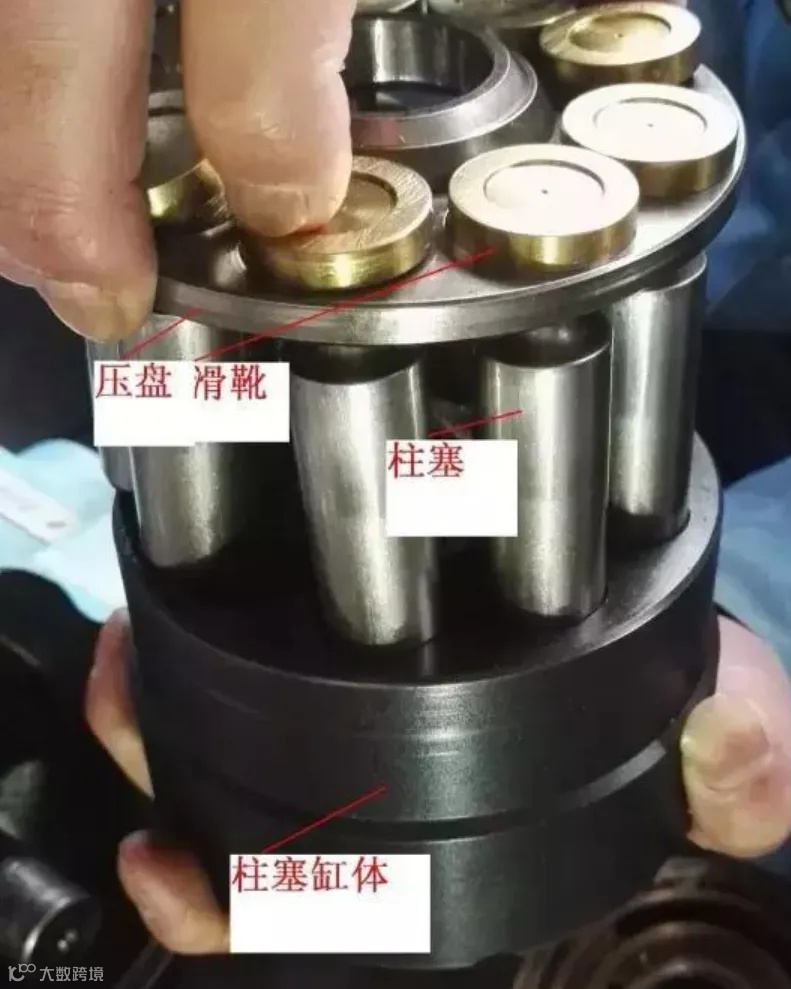

系统配置两台变量柱塞泵，一运一备。柱塞泵通过柱塞在缸体内往复运动实现吸油、排油和升压。变量功能通过改变斜盘与传动轴夹角，调节柱塞行程，从而改变排量。该设计可在转速不变情况下根据负载调整输出，降低能耗。

当系统压力接近设定值时，顺序阀打开，换向阀动作，压力油推动变量柱塞，减小斜盘倾角，实现变量供油。若压力继续升高，泵趋于零排量状态（卸载），仅维持待用压力。压力下降后，复位弹簧使斜盘恢复初始角度。换向阀设计可加快响应速度，适用于多执行器协同工作的系统。

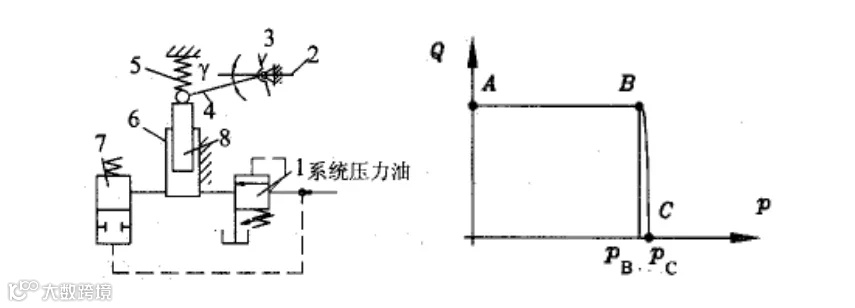

特性曲线分为三段：A-B为全排量段，B-C为变量段，C点为卸载点。变量段压力范围窄（PB~PC），适合要求在90%使用压力内仍保持全排量的系统。

相比定量泵，变量泵输出功率随负载变化而变化，在小流量工况下功耗更低，节能效果显著。

2、自动反冲洗过滤装置

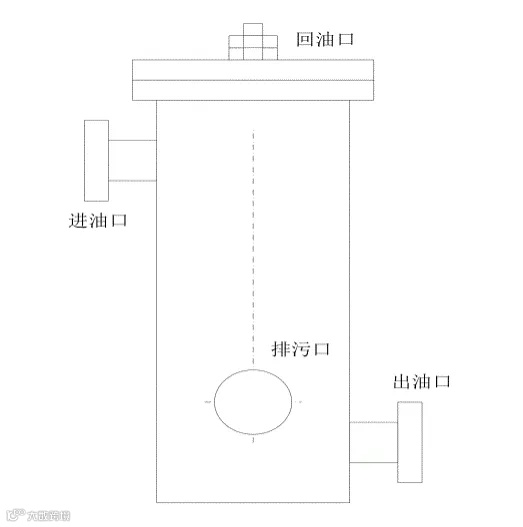

由缸体和过滤元件构成，过滤元件包括旁通阀、滤网、网架和排污机构，垂直安装于缸体内。利用系统自身液压驱动油马达带动排污泵，连续自动冲洗滤网表面污物，保持通流面积稳定。

排污机构由油马达和双叶片排污泵组成，叶片A、B交替反向冲洗滤网。套筒保护滤网并引导油流向下，使污染物沉积到底部积污室。滤芯顶盖设六个安全阀组成集成旁通阀，当压差达到开启值时自动补油，防止断油。网架支撑滤网并与叶片形成楔形空间，分隔为多个冲洗扇面。

工作时大部分油流径向穿过滤网，少量油（约3%）驱动油马达回主油箱，形成独立工作回路。杂质积聚后，油马达驱动叶片周期性反冲，清除滤网污物，沉积至底部，定期排放。

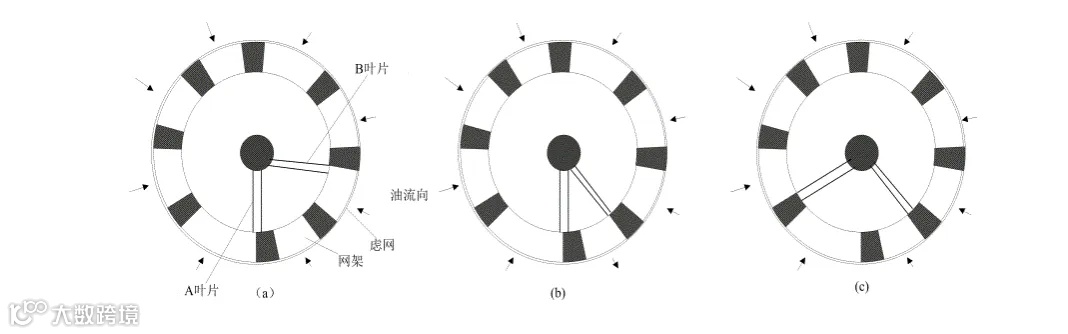

冲洗按顺时针逐扇面进行，每圈耗时7.5~10s，包含三个阶段：叶片B合拢形成脉冲、脉冲峰值完成冲洗、叶片A缓慢旋转准备下一循环。

启动步骤：确认润滑油系统已运行，先开回油阀，微开进油阀注油排空，待缸体充满油后（可听到“卡嗒”声），开启出油阀并全开进油阀。

调整回油阀，使出油与回油压差维持在0.08~0.20MPa（推荐0.12~0.18MPa），监听排污频率50~100次/min（推荐60~70次/min）。

首次大修后一周排污一次，之后每月一次，半年后可延长至半年一次。当进出油压差＞0.035MPa时应排污。排污时退出运行，卸除堵板清理积污室，无需拆卸滤芯。

3、过滤器

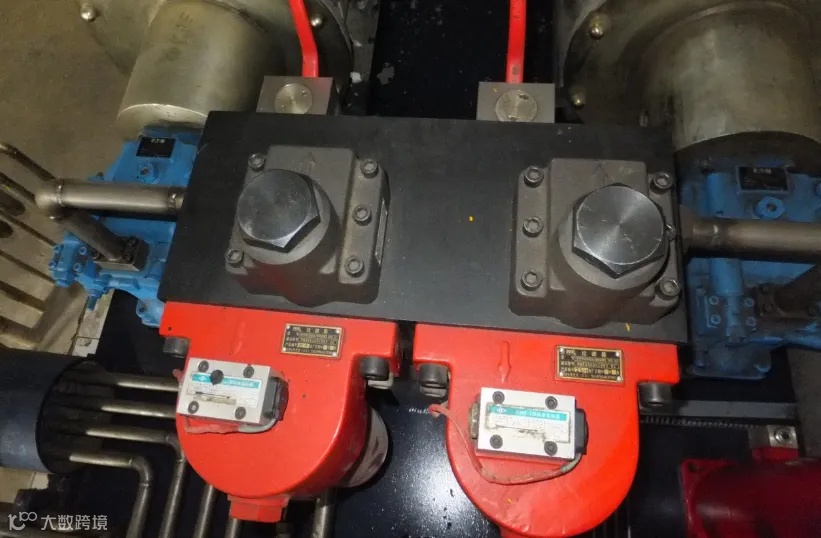

采用双联结构，一用一备，支持不停机更换滤芯。

（1）切换油路：打开平衡阀，切换手柄至备用侧，打开放气螺塞排气后关闭，再关闭平衡阀。

（2）更换滤芯：打开放油和放气螺塞排油，排空后打开上盖更换滤芯，重新紧固螺塞。

（3）更换周期：未报警情况下建议每2~3个月更换一次。

4、节流阀和单向阀

节流阀用于调节各轴承顶轴油压，控制顶起高度，避免相互干扰。单向阀防止机组运行中轴承油压泄漏。

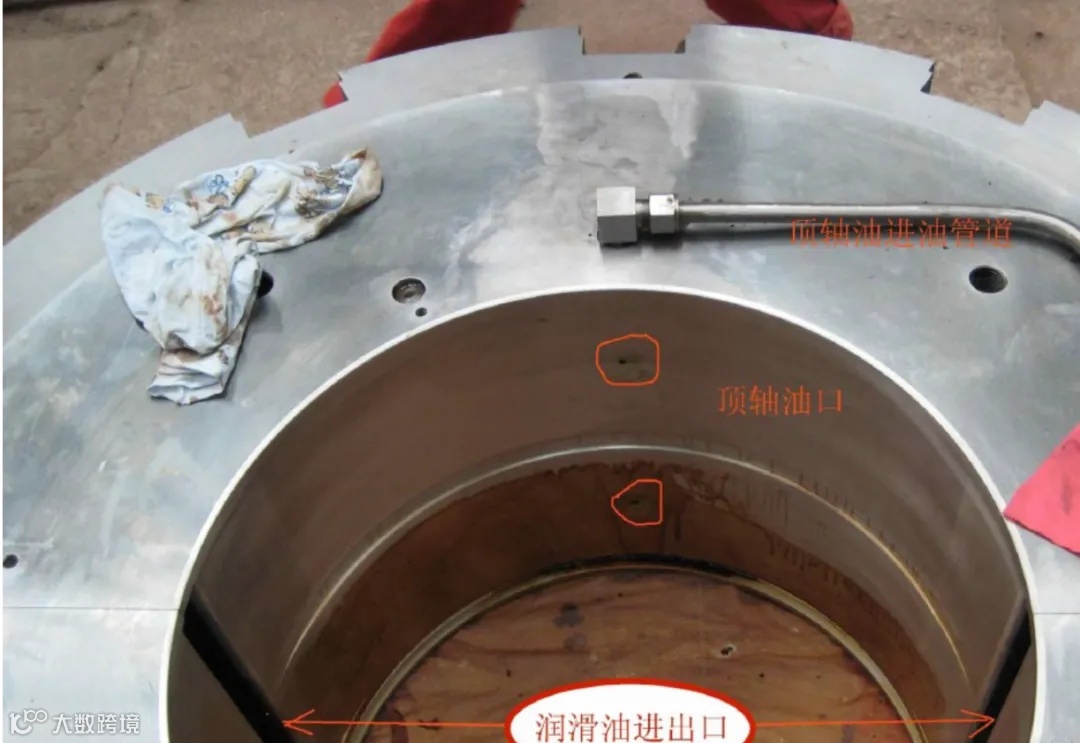

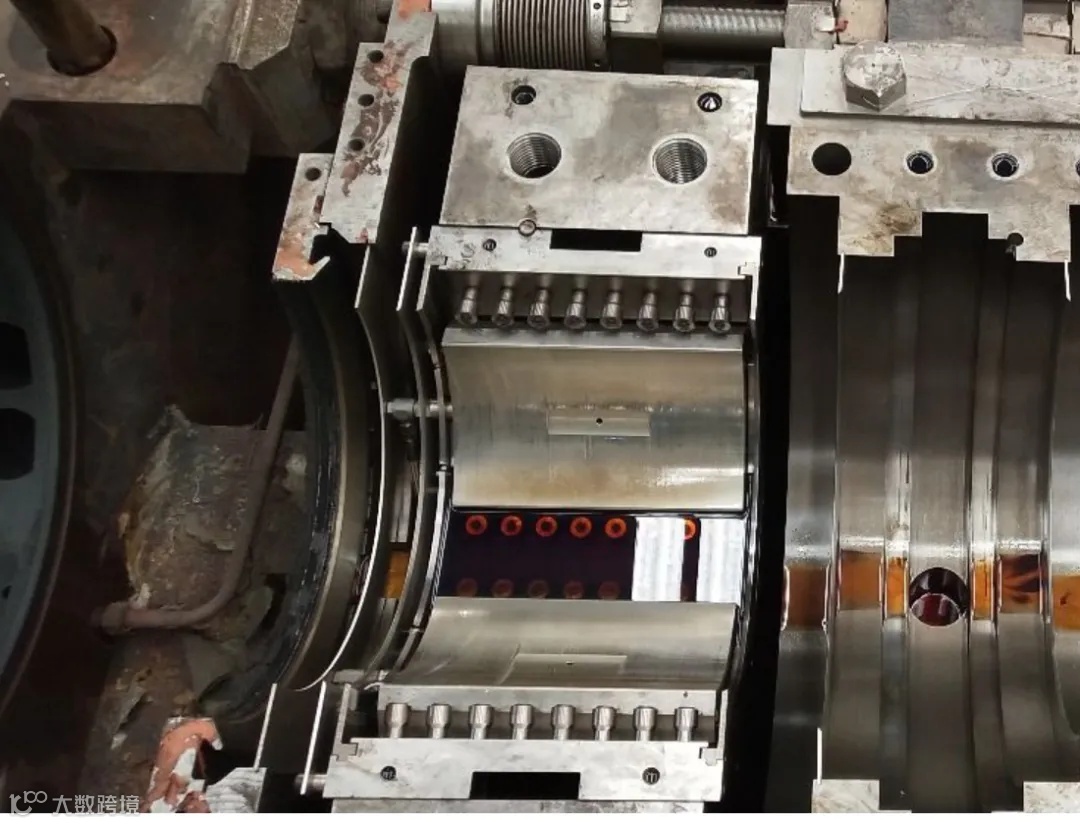

上图为主机轴承

上图为轴承顶轴油口

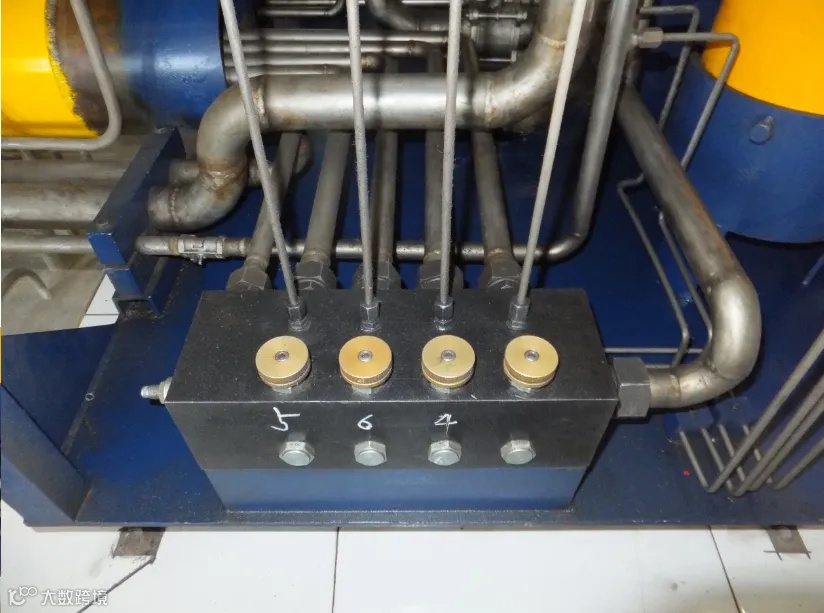

上图为节流阀

上图为单向阀

5、压力继电器

压力继电器将液压信号转换为电信号，当系统压力达到设定值时触发电气元件动作，实现油路卸压、换向、顺序控制或停机保护等功能。

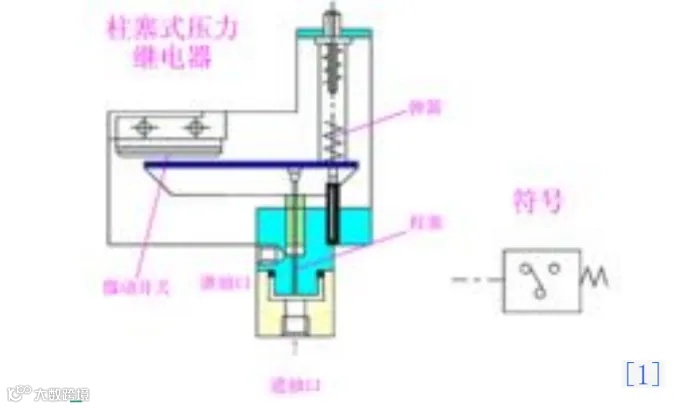

以柱塞式为例：液体从进油口进入，压力推动柱塞上移，通过杠杆放大作用触发微动开关。调节弹簧压缩量可设定动作压力。

应用包括安全保护、执行元件顺序控制、泵启停控制及卸荷。注意：必须安装在压力明显变化位置，回油路上因压力稳定无法触发动作。

6、旁通阀

依靠系统自身压力工作，无需外部动力，提高安全性，避免因电路故障导致机组损伤。安装简便，成本低。

主要用于冷（热）源机组保护。安装于滤网间旁通管上，当用户侧流量减少导致压差增大超过设定值时，阀门自动开启，分流部分流量，确保机组最小流量需求。

四、运行维护要求

顶轴油压力是判断系统正常运行的关键指标。启动后压力应在规定范围内：偏高说明转子未充分顶起，存在憋压；偏低则可能有漏油或泵系统异常，应及时排查。需经常检查系统密封性，杜绝泄漏，保证压力稳定。油泵和滤油器应始终充满油，电气连接良好，确保随时可用。

（1）机组正常运行时，顶轴油系统应处于良好备用状态。

（2）启动前投入盘车前，须先启动顶轴油泵；转速高于2000rpm时自动停泵，否则手动停止并查明原因。停机时转速低于2000rpm应自动启动，否则手动投入并检查。

（3）启停过程中一台油泵运行，另一台备用，两台滤油器可同时投运。

（4）运行中不得出现任何报警信号。

（5）任一轴承顶轴油压低于9.8MPa时，禁止启动盘车。

（6）监控油温和泵壳温度，发现异常及时切换至备用泵并联系检修。

（7）定期检查滤网堵塞情况，及时清洗。

（8）检查油泵泄油口通畅性，如泄油量异常、出现振动、噪音或压力波动，应立即处理。

顶轴油泵及盘车装置停运

（1）高、中压缸金属温度＜150℃时，方可停止盘车。

（2）按下“停止”按钮，确认盘车电流归零，“零转速”光字牌亮。

（3）停止顶轴油泵运行。

（4）启机过程中，主机转速超过盘车转速时，手柄应自动脱开且盘车电机停运，否则紧急停机。

（5）主机转速升至2000rpm时应自动停运，否则手动操作。

五、使用注意事项

1. 确保顶轴油泵运行平稳，无摩擦、异响或异常振动。

2. 顶轴油母管及各轴瓦油压正常，异常时严禁投入盘车。

3. 检查系统无泄漏，发现问题及时处理。

4. 监测泵入口压力，各管路无振动。

5. 启动前确认出口门已开启。

6. 汽轮机启停过程中转速＜2000r/min，或盘车启动及运行期间，必须投入顶轴油系统并确保油压正常。

7. 转速升至＞1200r/min时，顶轴油泵应自动停运，否则手动停止。

8. 停机转速降至1200r/min时，优先启动A泵，若5秒内未启动则B泵自动投入，均未启动需手动干预。

9. 正常运行时一泵工作一泵备用。运行泵故障或出口油压＜7MPa时，备用泵自动启动，正常后手动停原泵。

10. 手动启动时，仅当进口油压＞0.03MPa且另一泵未运行时方可操作。

11. 运行中泵出口滤油器差压＞0.35±0.05MPa时，应停泵隔离并清洗。

六、联锁、报警与保护试验

1. 润滑油母管压力≤0.029MPa时，闭锁盘车及顶轴油泵启动。

2. 汽轮机转速＜2000rpm时联启顶轴油泵，转速到零时联启盘车。

3. 转速＞1200rpm时联停顶轴油泵。

4. 泵入口压力＜0.1MPa时发出“入口压力低”报警。

5. 泵出口压力＜7MPa时联停运行泵并启动备用泵。

6. 任一轴承顶轴油压＜3.43MPa时联启备用泵。

七、常见故障分析

顶轴油压无法建立的可能原因：

1. 高压管路存在泄漏。

2. 油路阻塞。

3. 出口溢油门误开或密封不严。

4. 油泵故障导致出口压力不足。
