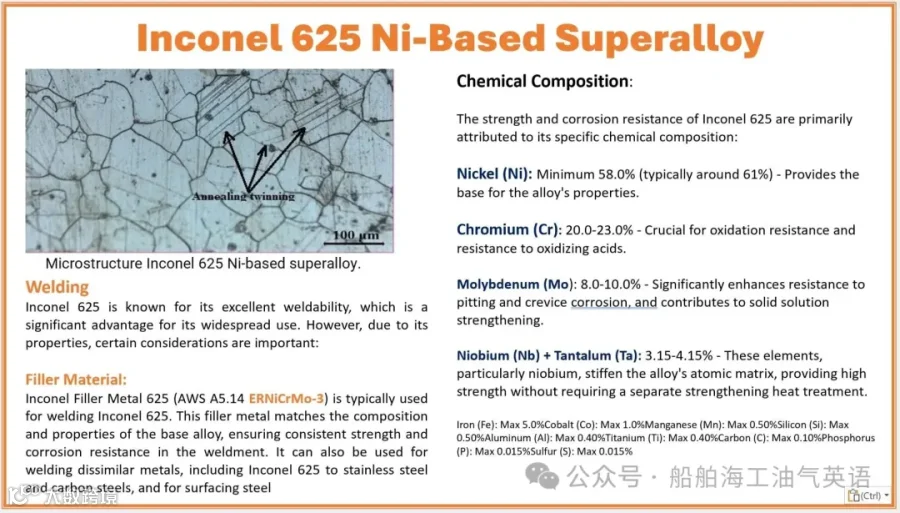

详情点击上方图
Inconel 625 是一种非时效硬化型镍铬钼合金，以其卓越的强度、出色的耐腐蚀性和抗氧化性而闻名。其适用温度范围极广，从深冷环境至约 982°C（1800°F）均表现稳定。
该合金的高强度主要源于钼（Mo）和铌（Nb）在面心立方（FCC）镍铬基体中的固溶强化作用，无需沉淀硬化热处理。
得益于独特的成分设计，Inconel 625 在各类侵蚀性环境中具备优异的抗点蚀、缝隙腐蚀及应力腐蚀开裂能力，广泛应用于航空航天、海洋工程、化学加工及油气工业；同时具备良好的可加工性与焊接性。
显微组织
Inconel 625 的典型显微组织为固溶体基体，退火态下呈现细小等轴晶，并含原生碳化物（如 NbC）。
根据加工与热处理工艺不同，铸态或焊态组织中可能析出次生碳化物及金属间相（如 Laves 相），此类相会影响力学性能，需通过精准的制造与后处理工艺加以控制。
专家提示
在石油天然气工业中，Inconel 625 常以堆焊（Cladding/Overlay）方式覆于碳钢基体表面，在保障耐蚀性的同时优化成本结构。焊接过程中须严格抑制 Laves 相析出——该相脆性显著，过量存在将严重削弱焊缝韧性与延展性。
