型号:W7-1041
/产品简介
W7-1041触摸屏是迅饶的新一代HMI人机界面，可以支持PC、手机端、iPad等访问。配合组态编辑软件X2View可实现现场数据采集，编辑成组态画面，最终在触摸屏上显示，实现数据实时监控。同时具有微信报警、短信报警等功能；还可以转发为BACnet服务器、Modbus服务器、OPC UA服务器、MQTT服务器，开放HTTP WEB服务被第三方的系统集成。
/应用领域
应用在楼宇自控系统，或者工业领域连接一些常见的控制设备，如PLC、DDC、UPS、中央空调、电梯、消防、灯光控制系统、电表、水表等。这样用户就可以通过WEB组态触摸屏，或者手机、PAD、PC监控现场设备。
/组态画面

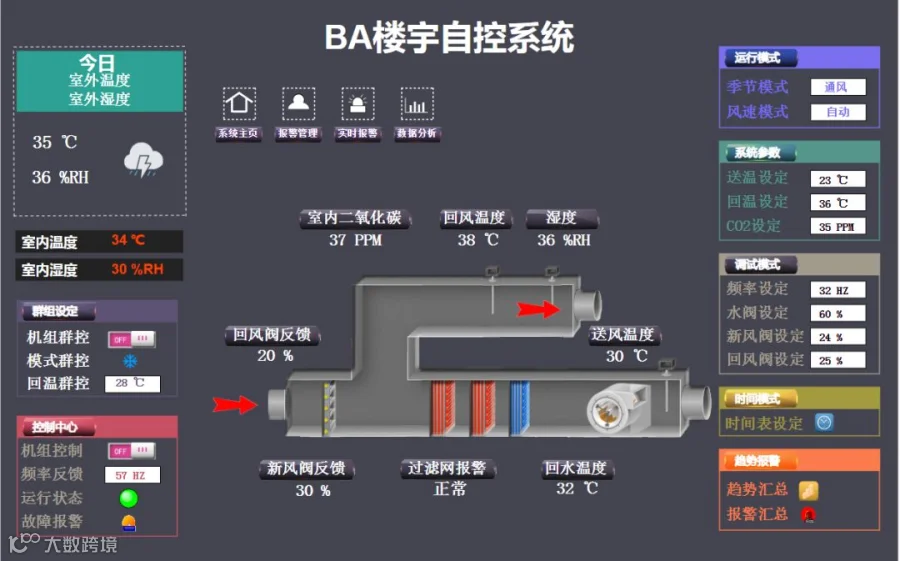

暖通系统

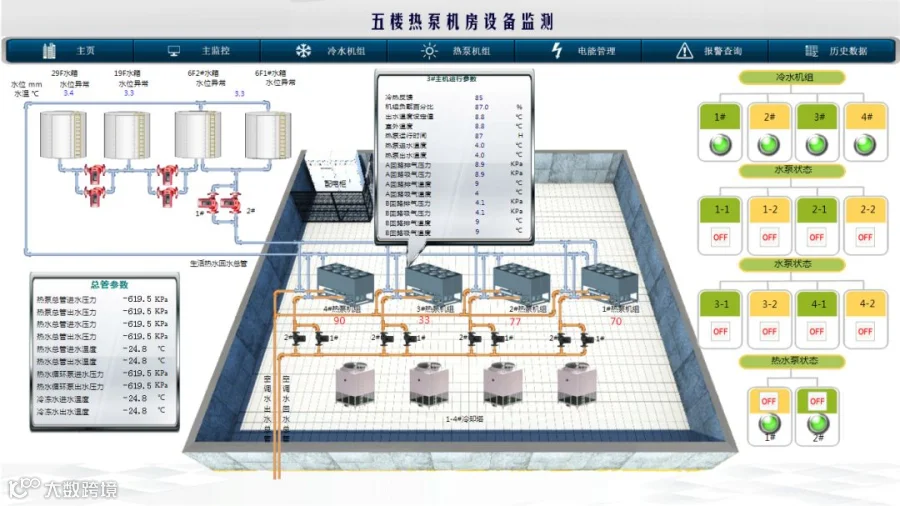

制冷系统

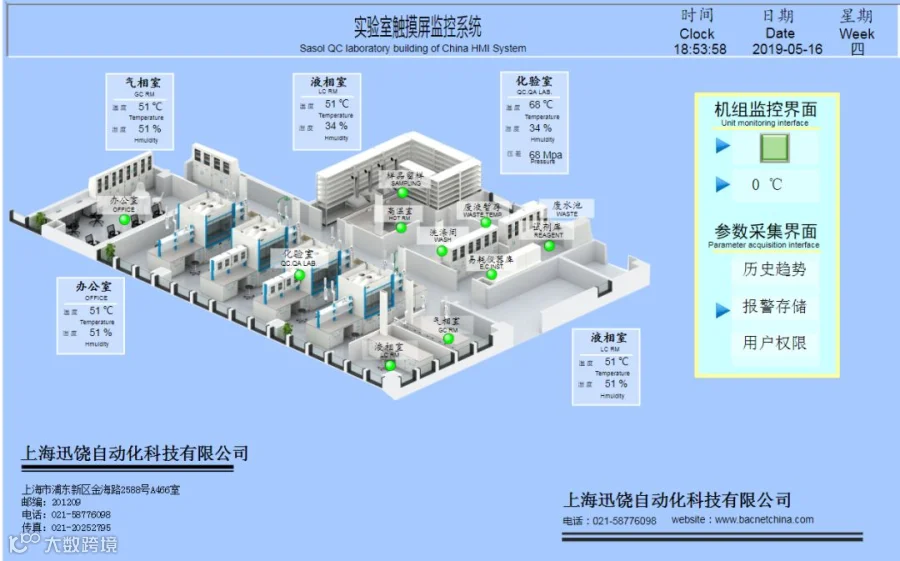

实验室监控系统
/运行环境
X2View组态软件支持Win 7/Win8/Win10/Win Server 2003/Win Server2008等多种操作系统。
浏览器支持IE11及以上版本，苹果的Safari、Google Chrome、火狐等。
/支持寄存器类型及个数
注意：寄存器个数是动态支持的，总点数不可超过2048点（含虚点）。
支持的BACnet类型及个数如下表：
BACnet寄存器类型 |
BACnet寄存器个数 |
AI （只读不写） |
2048（0~2047） |
AO（可读可写） |
2048（0~2047） |
AV（可读可写） |
2048（0~2047） |
BI （只读不写） |
2048（0~2047） |
BO（可读可写） |
2048（0~2047） |
BV（可读可写） |
2048（0~2047） |
MI （只读不写） |
2048（0~2047） |
MO（可读可写） |
2048（0~2047） |
MV（可读可写） |
2048（0~2047） |
支持的Modbus类型及个数如下表：
Modbus寄存器类型 |
Modbus寄存器个数 |
0X（可读可写） |
2048（1~2048） |
1X（只读） |
2048（1~2048） |
4X（可读可写） |
2048（1~4096） |
3X（只读） |
2048（1~4096） |
注意：
1. 4X和3X寄存器地址=转发端寄存器地址*2+1
0X和1X寄存器地址=转发端寄存器地址+1
2. 转出4X和3X的数据类型只能是Float
/软件特点
软件特点 |
-绿色免安装，支持多国语言; |
|---|---|
| -W7-1041支持近200种协议采集并转为BACnet服务器、Modbus服务器、OPC UA服务器、MQTT服务器; | |
| -支持微信、短信等方式发送报警信息; | |
| -支持JS脚本，实现逻辑控制； | |
| -支持用户组管理，组态画面监控可以设置权限； | |
| -支持200历史存储点，每5分钟存储一次，约可存储一年； | |
| -支持多种形式的定时、事件触发，为方便扩展应用而提供的自定义函数功能; | |
| -支持局域网，通过手机、PAD、PC轻松实现对触摸屏的远程查看和控制； |
/硬件参数
硬件参数 |
显示器：7”TFT | 电源：AC/DC 12~24V |
|---|---|---|
| 屏幕分辨率：1024*600 | 内存：DDR3 1G | |
| Flash：8GB | 处理器：4核1.4GHZ | |
| 触摸类型：电阻式 | 系统：LINUX系统 |
|
| 功耗：≤7W | 材质：塑料外壳 | |
重量：550g |
开孔尺寸：210.5 * 146.50 mm |
|
| 接口：1个网口，4个RS485串口，1个232串口，1个调试串口 | 温度：-20～70℃(工作) -40～80℃(储运) |
|
| 网络：高性能100M/10M自适应工业网卡,支持AUTO MDI/MDIX | 湿度：20％～90％无凝露(工作) 15％～95％无凝露(储运) |

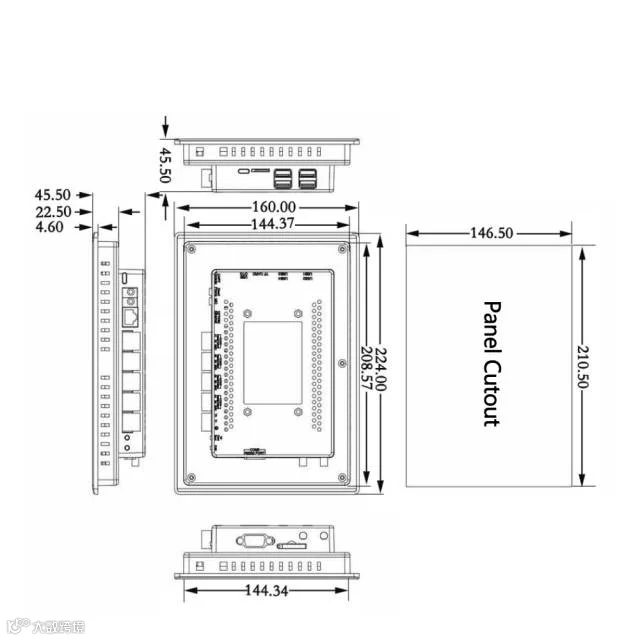

/产品尺寸图
7寸触摸屏
产品尺寸图

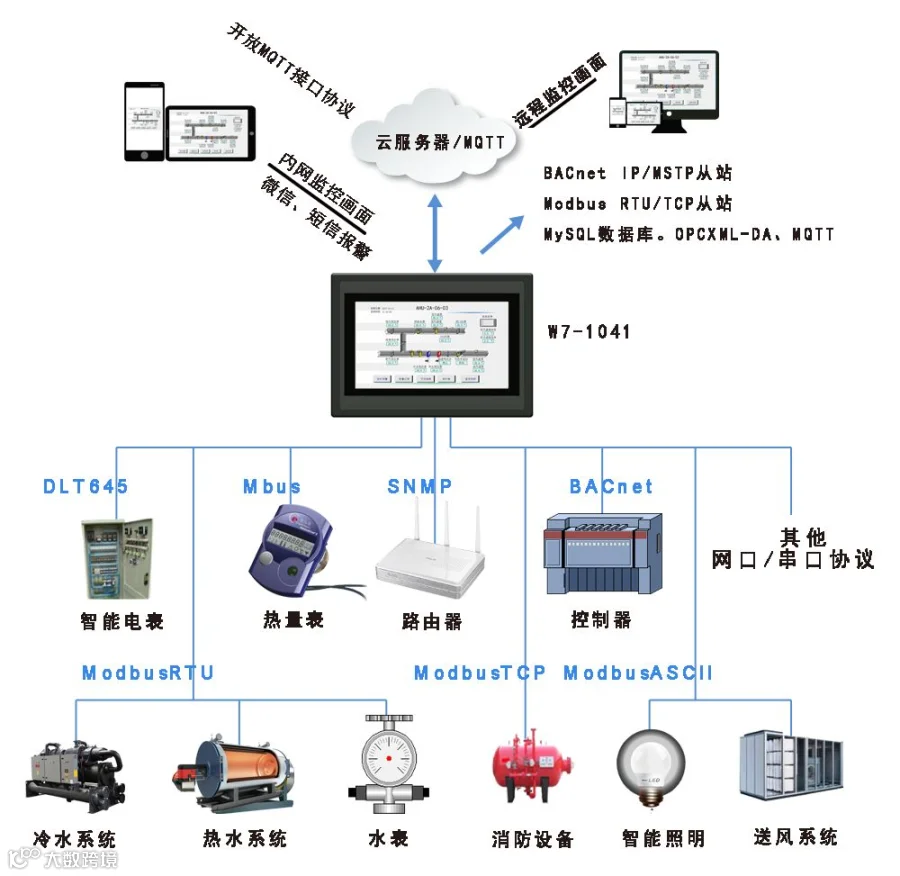

/现场应用原理图
采集端支持的协议
支持近200种不同协议采集并转为BACnet服务器、Modbus服务器、OPC UA服务器、MQTT服务器。
点击这里查看采集端支持的详细协议列表。
