一、问题描述
在实际模型中经常会遇到一些设备是有着关联的关系，比如当其中的一台设备发生故障的时候，相关联的设备都需要停工。一个简单的例子，设备发生故障需要维修时，此时需要切断电源，因此相同电路上的设备都需要停止工作。同时，只有当这一电路上的所有设备都处于正常状态时，这些设备才能正常继续运行。在这里有个很好理解的逻辑，当设备恢复运行的时候，如果在停止运行之前就已经开始了处理，那么恢复之后就只要将剩余时间用作处理时间即可。
为了实现上述的多工站关联同时停工的情况，在Plant Simulation中提供了LockoutZone（停工区）这一控件。下面将会用一个小模型例子来具体介绍该控件的用法。
二、模型建立
1. 模型含义
该模型是多个机械手从工站上来回搬运零件，由于三个机械手和两个工站组成链式结构，当其中一个出现故障时，这个链式结构上的所有对象都会停工。而不在这个链式结构里的其他对象会继续运行。这个案例可以直观展示这种对比效果。

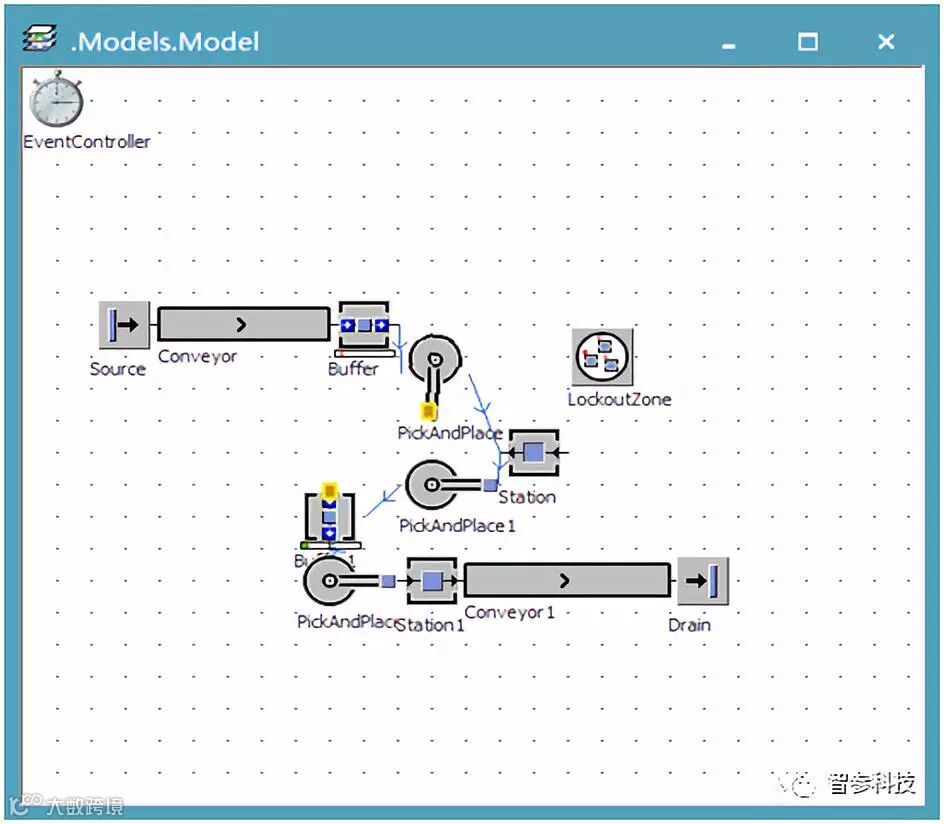

2.基本控件放置
3.基本设置
设置机械手及工站的利用率及MTTR，在这里为了使效果更加明显，可以使可用性低一些，MTTR时间长一点。
4.LockoutZone设置
对LockoutZone的设置，将上述五种设备拖入LockoutZone中的对象列表里，然后在controls中设置停止模式，如图有两种可供选择，我们选择第一种，两种含义分别如下：
Stop when service arrives（仅当工作人员到达机器时才请求修复资源）；
Stop immediately（所有剩余机器将立即停止）。
运行模型，效果如视频所示：
小编经验：LockoutZone对模型输出有很大的影响。特别是LockoutZone同时控制了大量的机器设备，且机械设备都分别有着对应的可用性及MTTR的时候。所以，我们在建模的时候，一定要明确符合实际的控制策略和修复方案，只有这样才能避免我们的模型输出不准确的结果。
