2016年10 月由NX CAE更名而来的Simcenter 3D，功能更加完善。Simcenter 3D前后处理平台集成了西门子内部的所有求解计算软件，能够开展结构、运动、噪声、疲劳、复材和增材等不同学科的计算。Simcenter 3D还可以直接同实验数据集成，利用仿真和试验的相关性，提高仿真分析的精度。Simcenter前后处理讲述了FEA（有限元分析）过程，包括模型准备、网格生成和操控、材料定义、边界条件、FEA模型检查和求解以及结果后处理。以下，对结果后处理进行简要介绍。
一、后处理用于生成多种输出
• 创建模型结果的节点和单元云图；
• 创建标量（压力和温度）、矢量（位移和热通量）和张量（应力和应变）数据的标记绘图；
• 创建横截面和切割平面视图；
• 针对选定节点处的结果数据创建并显示图；
• 动画演示结果，如从零到最大值的单个结果，或是整个运动范围内的模态形状。
下面以根据压力负载找到杆上的应力为例，具体生成几种类型的结果显示。

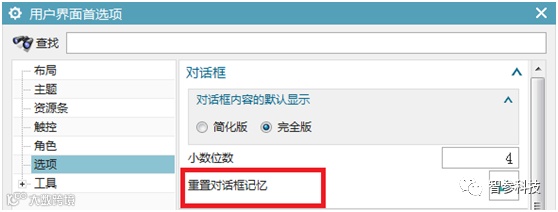

（1）打开仿真文件，选择文件下的首选项，点击用户界面，再选择重置对话框记忆按钮，点击确定。
（2）选择仿真导航器中solution1下的结果，双击结果文件夹下的structural,进入后处理导航器中。

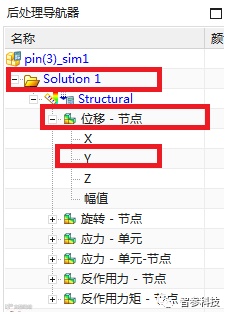

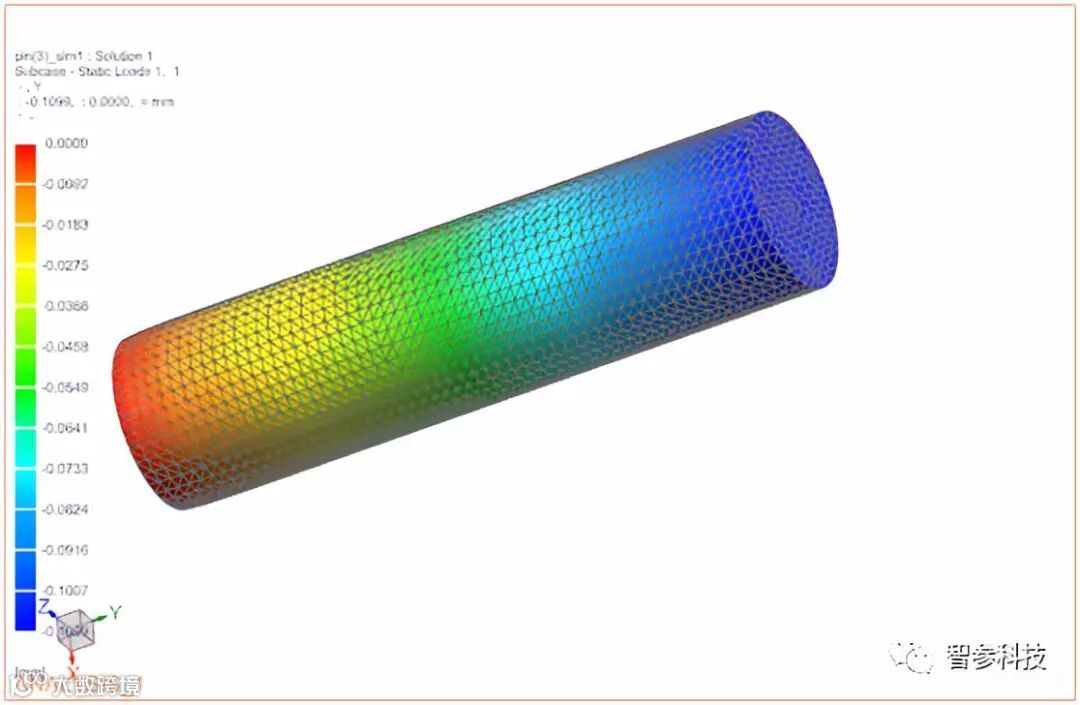

（3）选择后处理导航器中solution1文件夹下的structural，再点击structural，选择structural下的位移-节点，双击位移-节点下的Y。

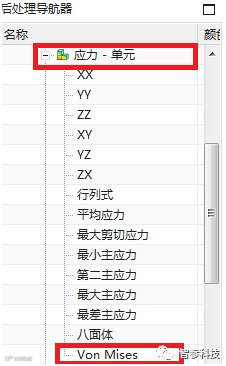

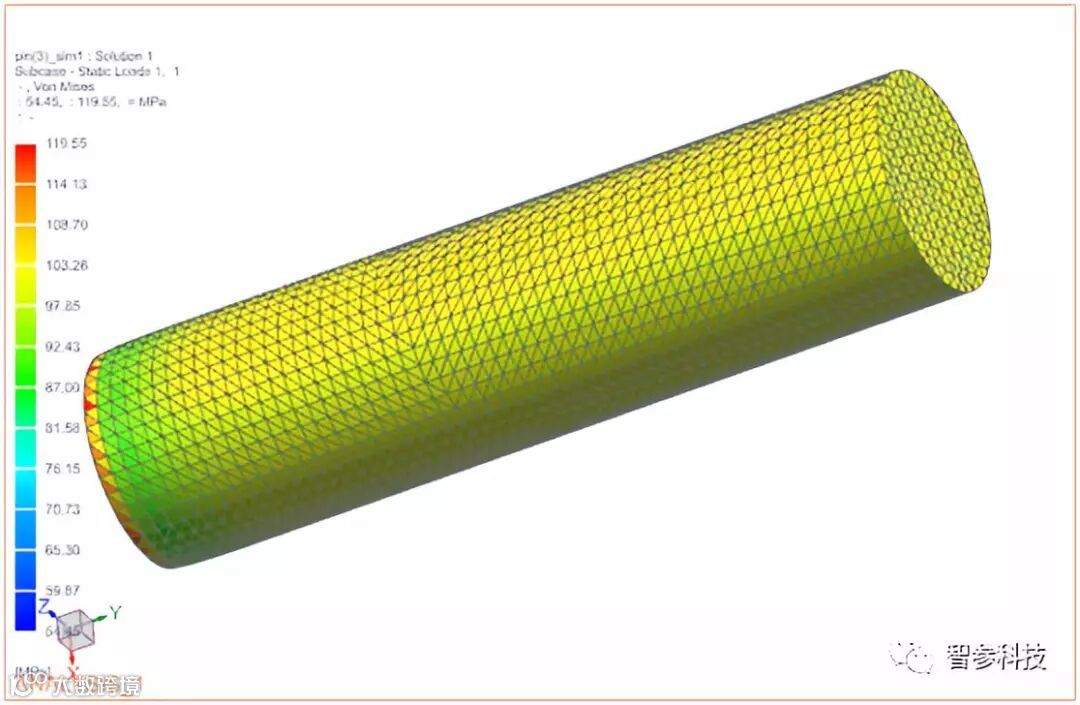

（4）选择后处理导航器中solution1文件夹下的structural，再点击structural，选择structural下的应力-单元，双击应力-单元下的Von-Mises。

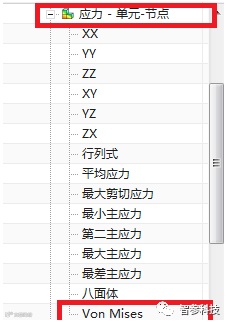

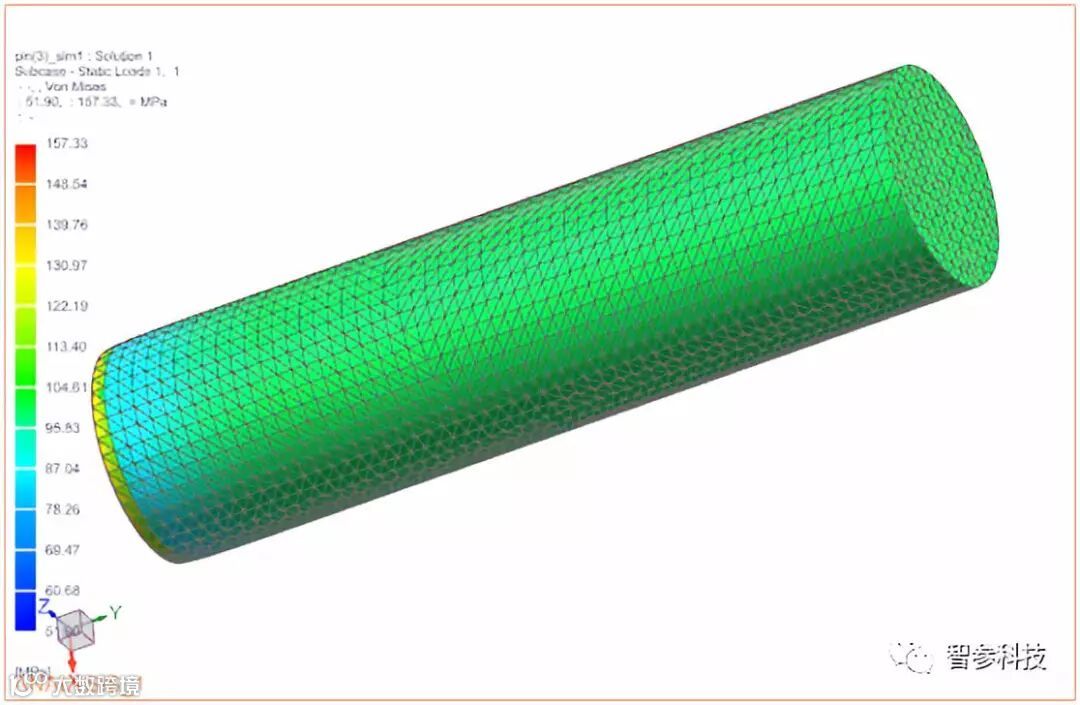

（5）选择后处理导航器中solution1文件夹下的structural，再点击structural，选择structural下的应力-单元-节点，双击应力-单元-节点下的Von-Mises。
（6）用节点平均值显示单元节点结果。选择结果选项卡下后处理视图中的编辑后处理视图按钮，在后处理视图对话框中，结果合并合并于选择节点，节点组合选择平均，点击应用按钮，后处理视图对话框不要关闭，以便下一步使用。
（7）在一些后处理视图中，单元边缘显示混乱，可以隐藏大多数单元边以更清晰地查看轮廓图。在上一步留下来的后处理视图对话框中，选择显示，边选择特征，点击应用，边再选择外部，点击确定。

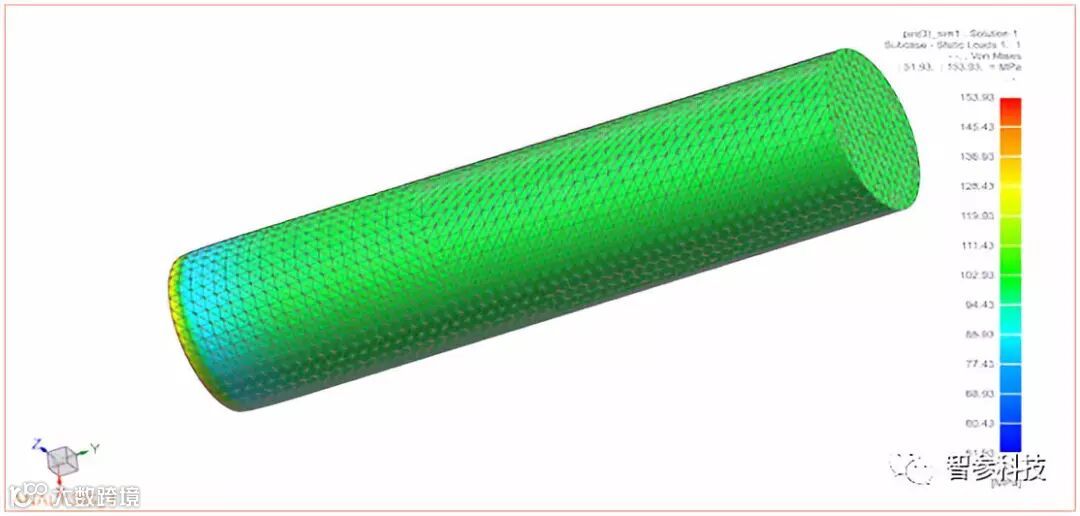

（8）自定义图例。点击一下结果选项卡下工具栏中的图形编辑，就可以把仿真图中的图例拖到右边。

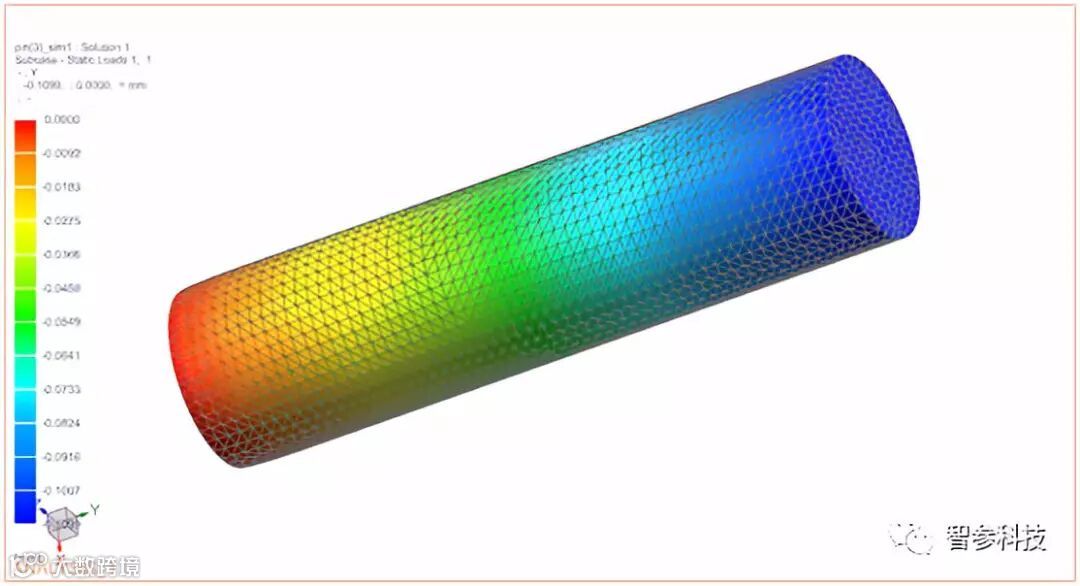

（9）动画演示结果。选择后处理导航器中solution1文件夹下的structural，再点击structural，选择structural下的位移-节点，鼠标右键选中位移-节点下的Y，选择绘画。点击结果选项卡下动画栏中的播放按钮，即可看到动画演示结果。选择动画栏中的动画，在同步帧延迟中输入400，动画速度会降下来。
二、加载分析结果
模型求解完成后，可以将通过以下方法将结果加载到前后处理：
（1）双击仿真导航器中的结果文件夹下的structural,将结果加载到后处理。
（2）单击后处理导航器中结果文件夹下的structural,从后处理导航器中加载已经求解解算方案的结果。
（3）将当前解算方案之外所执行求解的结果通过后处理导航器导入结果。
