SX3000会话边界控制器（SessionBorderController，以下简称 SX3000）是迅时通信 VoIP产品系列中的一款，用于跨接不同 IP 域内的 IP 语音话务，实现异地IP 会话的互通和流量汇聚，提供网络安全保障。

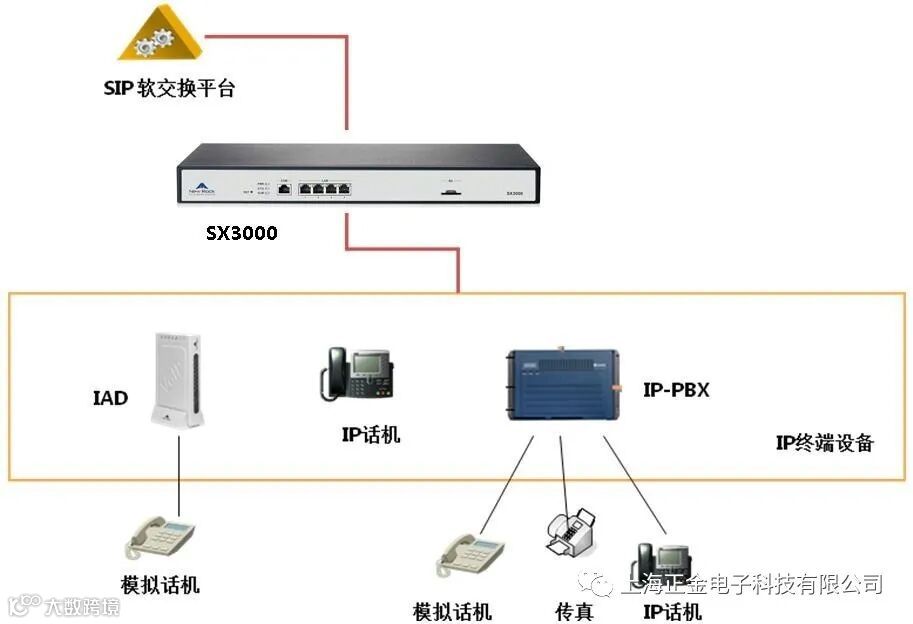

作为企业 VoIP 整体解决方案中的重要部件，SX3000 通常部署在 VoIP 服务供应商网络的边缘（软交换平台和语音接入网关之间），用于将企业异地分支机构的 IP 会话方便而安全地接入到企业内网 (Intranet)中的融合通信服务器（如 IP-PBX），另外也可以部署在企业/VPN网络的出口，使企业内网中的融合通信服务器连接到运营商的IP 通信业务网（如 IMS 平台）。
SX3000执行 IP语音互连的实时通信要求，如访问控制、防火墙穿越、信令互通、保障信息安全（加密与解密）、拦截非法访问以及对服务质量（QoS）进行管理等。同时提供友好的图形化 Web操作界面，使用方便。
本文介绍 SX3000 的主要功能和配置步骤。
1.1 主要功能
SX3000 的主要功能包括：
提供多个网口，帮助实现不同 IP域语音系统的跨接
提供信令和媒体加密（如 TLS/SRTP等方式），提高信息安全性
过滤和拦截与业务无关的 IP包，提高 IP语音网安全性
终端设备注册和媒体代理
终端设备，如接入网关 IAD、IP 话机、IPPBX、软电话等，可以通过 SX3000 注册到 SIP 软交换平台。终端设备无需知道软交换平台的地址信息，只要知道 SX3000的地址和服务端口即可。SX3000 通过服务端口接收来自终端设备的信令消息。终端设备和 SX3000之间可以使用加密的信令和媒体流，提高通信安全性。SX3000 对收到的加密消息进行解密，并对 SIP 消息中的终端地址及端口进行转换处理，将处理后的信令转发到该服务端口对应的软交换或IMS 平台；从软交换回应的消息也会经过 SX3000 进行加密后，再转发给终端设备，进而完成整个呼叫。
1.2 配置步骤

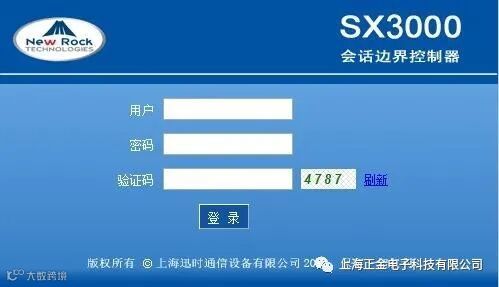

步骤 1：登录用户界面
说明：登录设备配置界面的浏览器支持 IE9~IE11、火狐、谷歌。本文以 IE 浏览器为例进行说明。
在 IE 浏览器的地址栏中输入设备的 IP地址：https://192.168.2.240（出厂缺省 IP 地址），在登录界面输入用户名、密码和验证码，即可进入配置界面。
注意：
用 HTTPS访问设备，如果未安装证书，IE浏览器会提示“此网站的安全证书有问题”，单击“继续浏览此网站”进入。采用系统默认证书和公私钥对，存在安全风险，请用户及时替换为自己公司的证书和公私 钥对。具体操作参见《管理员指南》的 2.6.2 SSL证书管理。
注意：采用系统默认密码存在安全风险，请在首次登录后进入“系统工具”页面及时修改密码。
表1-1 默认登录密码说明
用户 |
默认密码 |
说明 |
admin |
SX3000@123（必须大写） |
管理员 admin 可进行所有配置 |
operator |
operator@123（必须小写） |
操作员 operator 只可浏览部分配置 |
注意：
SX3000允许多人登录。多人登录时，先登录的管理员有修改权限，后登录的管理员只能浏览。
登录时需要输入的验证码有效时间为 90秒，超时后请点击“刷新”重新生成验证码后输入。
以 admin账号登录，如连续输错 3次密码，则 10分钟内将禁止 admin登录， 但允许 operator登录。若再连续输错operator登录密码 3次，则该IP地址在 10分钟内禁止登录。
连续输错登录用户名 6次，则该IP地址在 10分钟内禁止登录。
登录后 10分钟内未进行操作，系统认定超时。继续操作需重新登录。
配置完成后，请点击“注销”按钮退出，以免影响其他管理员的操作。

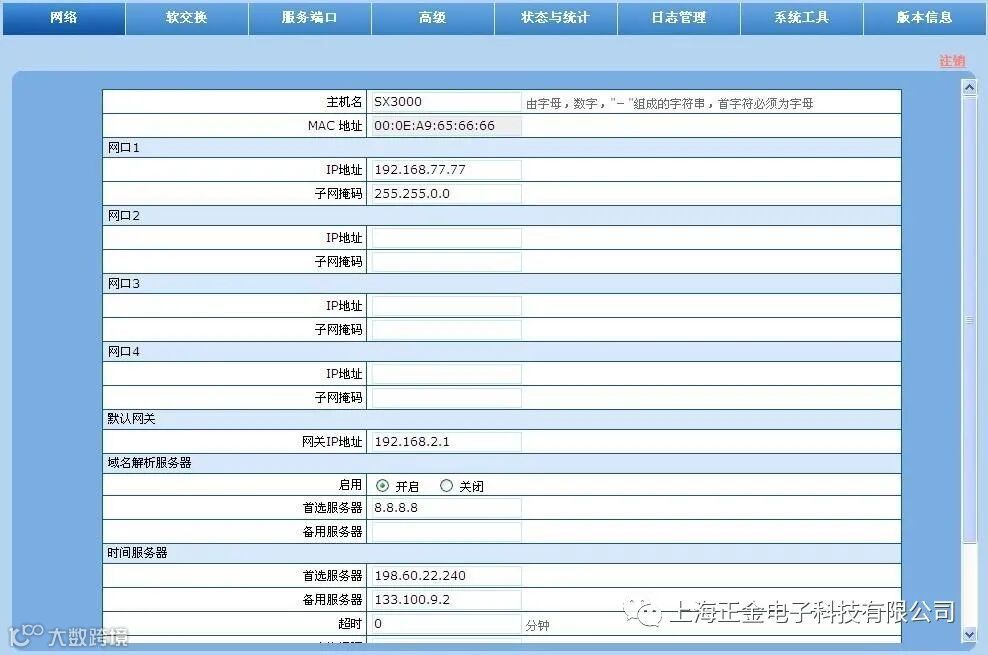

步骤 2：设置网络参数
设备出厂默认只启用网口 1，若需要使用多个网口，需给各网口配置不同网段的IP 地址。点击“网络”，进入该配置界面。

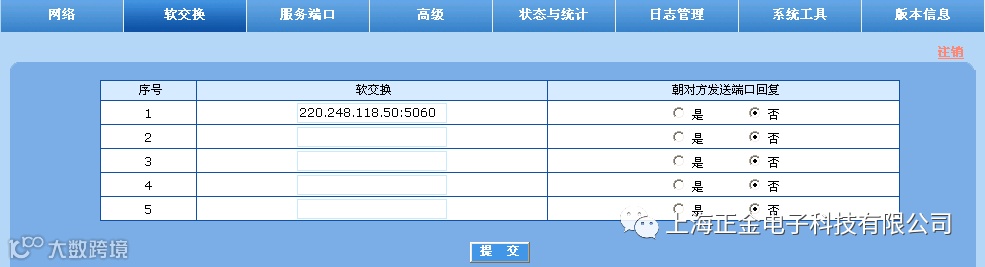

步骤3：设置软交换
点击“软交换”，进入配置界面。在对应的序号后面输入软交换 IP 地址和信令端口，格式示例：220.248.118.50:5060。SX3000 最多可设置 5 个软交换。
可根据软交换要求在 SX3000 上设置信令回复端口：
选择“朝对方发送端口回复”为“是”：表示 SX3000根据信令从软交换发过来时的源端口进行回复。
选择“朝对方发送端口回复”为“否”：表示 SX3000根据此处配置的软交换的信令端口进行回复。
注意：
填写软交换时，必须填写软交换的信令端口。
与华为U1900连接时，建议使用默认值“否”，否则可能会影响系统正常使用。
SX3000转发到软交换前会先判断是否有网口与软交换地址在同一个网段，若有，则通过该网口转发； 若无，则通过与默认网关地址相同网段的网口转发。

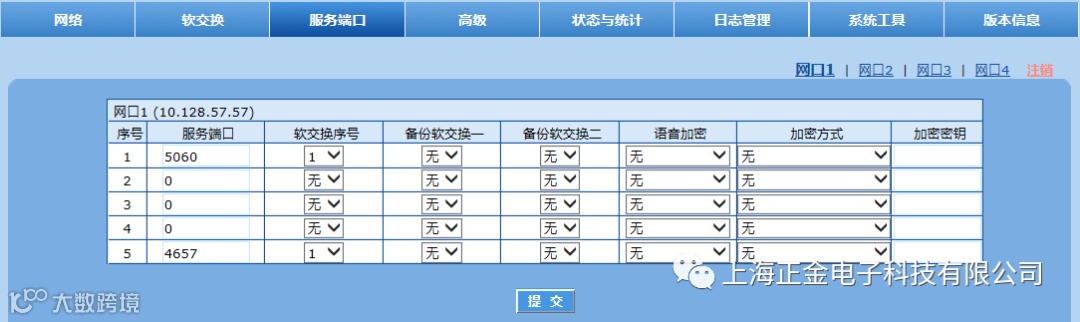

步骤 4：设置服务端口
点击“服务端口”，选择终端设备所连的网口进行设置。
注意：
服务端口是SX3000接收终端信令消息的端口。在端口上收到的消息，经处理后，SX3000会根据端口上设置的软交换序号，将消息转发到对应软交换。
每个网口可以设置5个服务端口，端口值必须唯一，每个服务端口对应一个主软交换。每个服务端口
可以设置两个备份软交换。SX3000 开启心跳监测功能，可监测主软交换是否宕机。主软交换宕机时， 如果存在正常的备份软交换，SX3000自动切换到备份软交换，在主软交换故障排除后，重新切换回主软交换。
每个服务端口上的消息处理都可以设置是否加密，默认不启用加密。如果端口上设置了加密，则SX3000将先对该端口上收到的消息进行解密，再转发到对应软交换；反之，从软交换回来的消息， 会先进行加密，再转发给终端设备。
语音加密方式：RTP（RTP包整体加密）、RTP Header（RTP头文件加密）或 RTPBody（RT包内容）。建议使用默认值“无”，否则可能会影响设备正常使用。
信令加密方式：TLS、TCPNotEncrypted、TCPEncrypted、UDPNotEncrypted、UDPEncrypted、UsingKeyword、UsingKeyword2和Encrypt 14等八种加密方式。
启用加密时可以设置密钥（UDPEncrypted、TLS不需要加密密钥）。SX3000上设置的密钥与对接终端设备使用的密钥必须一致。
选择TLS加密方式时，SX3000将对 RTP使用 SRTP方式加密。选择 TLS加密方式，需要设置SSL证书相关参数，详见步骤 5SSL 证书管理。
