导读：在工作中的实际设计过程中，关于尺寸链在工程图尺寸标注中使用率是非常高的。尺寸链是由互相联系的尺寸按照一定顺序


在工作中的实际设计过程中，关于尺寸链在工程图尺寸标注中使用率是非常高的。
尺寸链是由互相联系的尺寸按照一定顺序，首尾相接排列而成的封闭尺寸组。

常规设置方法

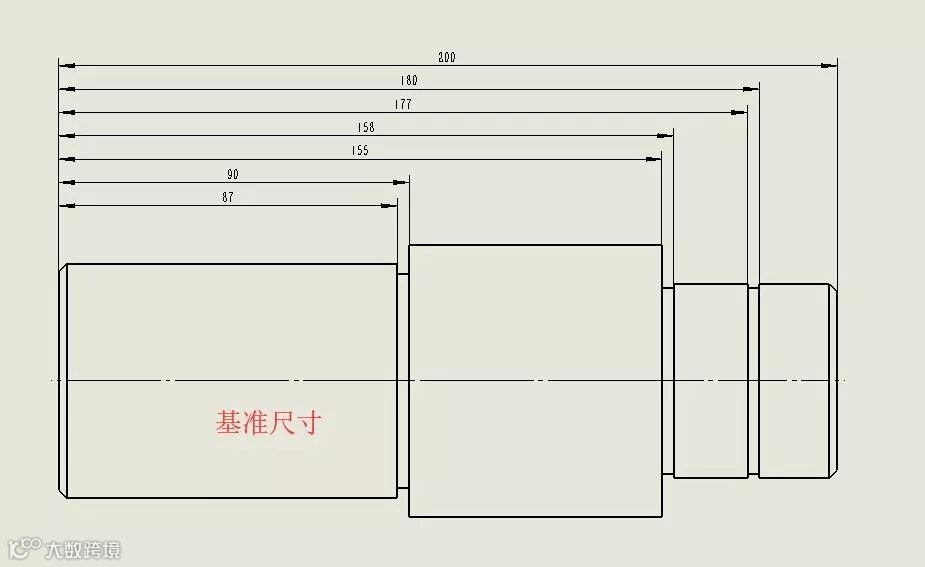

在SOLIDWORKS之前的版本中，我们可以使用：基准尺寸、尺寸链（水平&竖直尺寸链）完成一组尺寸的标注。效果如下图。基准尺寸，在统一的基准上快速标注一组尺寸。
也可以根据GB/T 16675.2-2012 技术制图 简化表示法 第2部分 尺寸注法。基准尺寸也可以按照下图水平尺寸链的标注方式。

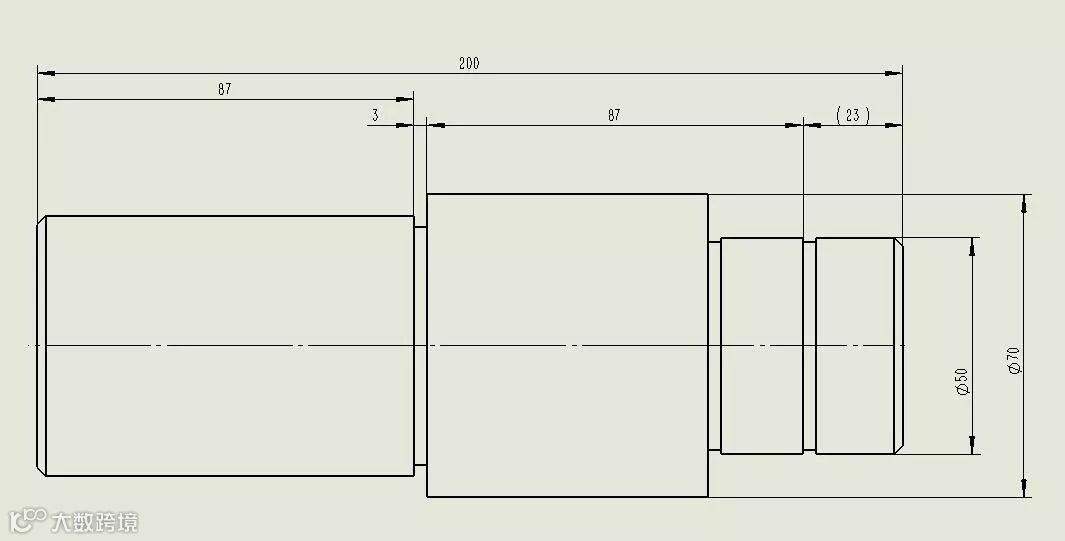

这两种标注方式，和我们经常使用的尺寸链（需要首尾相连的一组尺寸）都有差距。如下图的尺寸标注，就只能一个一个尺寸的逐一完成了。
但是这样标注，非常容易出现过定义或者漏标的情况。是否还记得因为尺寸不全，图纸被工厂师傅打回来的恐惧？
让我们来看看SOLIDWORKS 2020是怎么做的吧。

新版本设置方法


SOLIDWORKS 2020新增链尺寸工具，能在不同的场景下自动识别，提供不同的标注辅助功能。

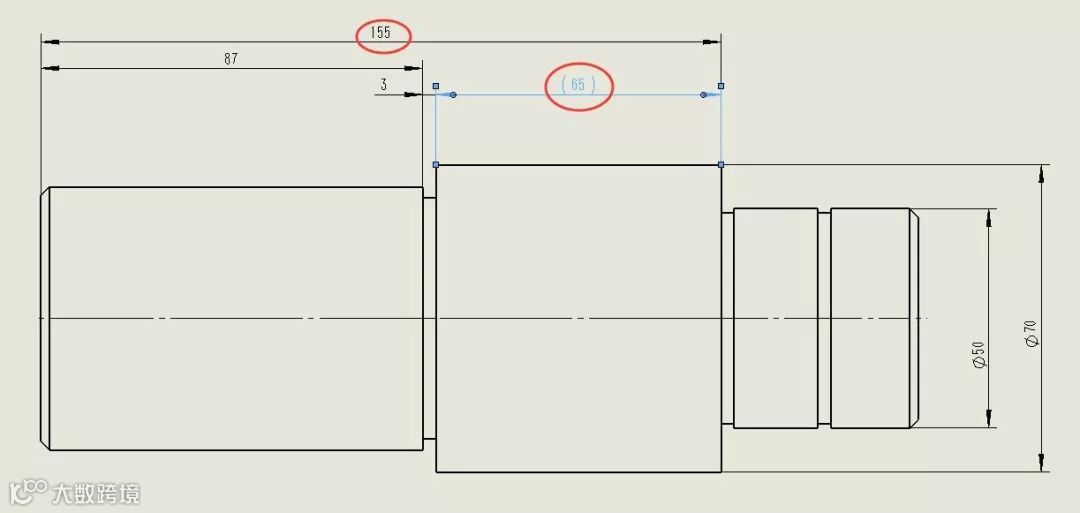

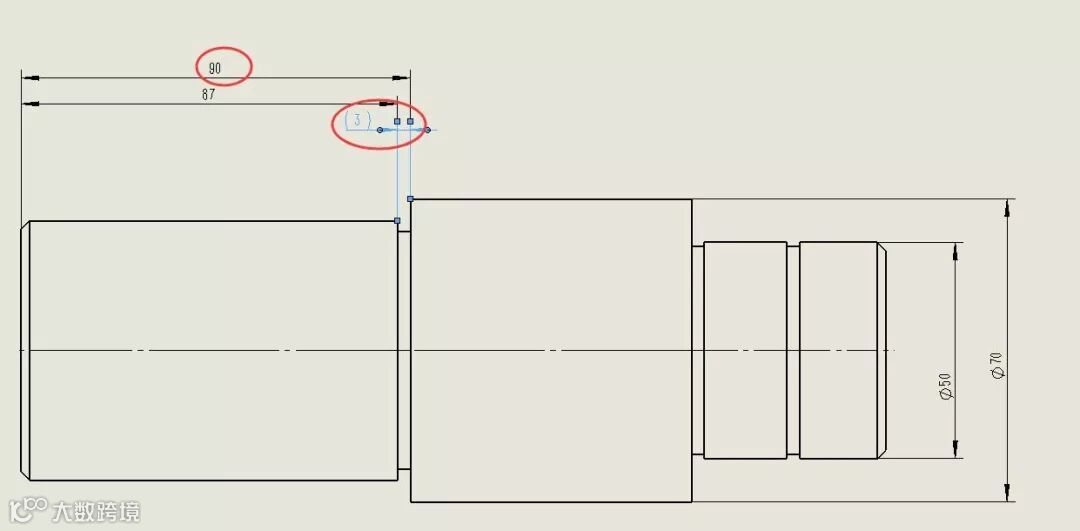

场景一：可以选择相应尺寸项目生成如下图的一组尺寸。在选择最后一个特征的时候，可以自动生成整体尺寸和参考尺寸。

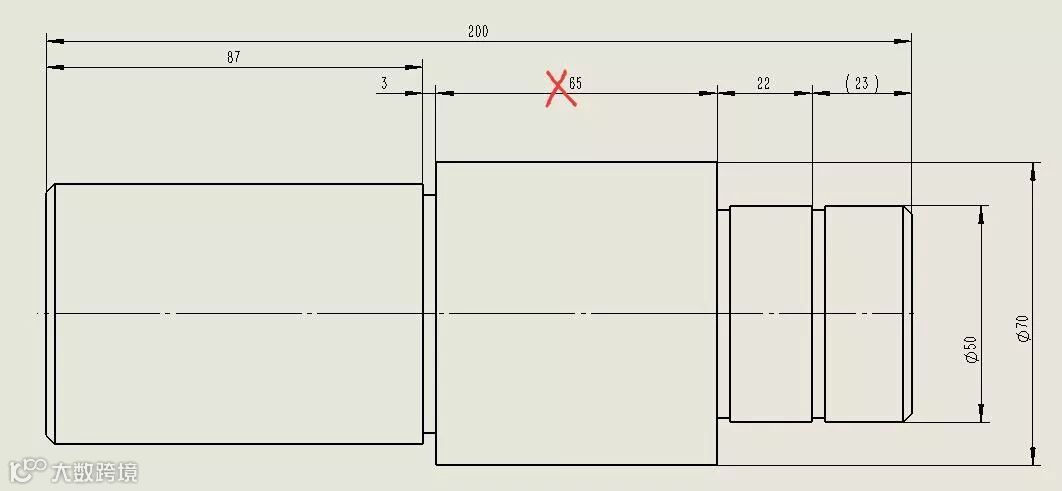

场景二：从链尺寸集中删除尺寸时，周围的尺寸将会自动调整，以防止链中出现间隙。

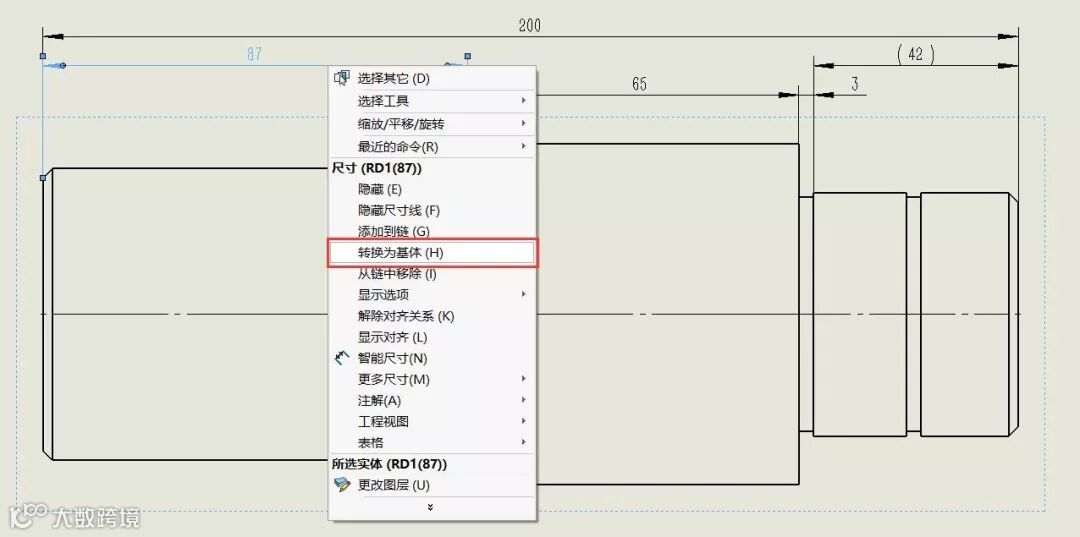

还可以右键尺寸，选择转换为基体。可以一键转换成一组基准尺寸。
