导读：最近笔者的电饼铛坏掉了，笔者拆开检修时发现电热管是环形排布的，电热管为什么做成环形排布呢？现在借用SOLID

最近笔者的电饼铛坏掉了，笔者拆开检修时发现电热管是环形排布的，电热管为什么做成环形排布呢？现在借用SOLIDWORKS热分析来找一下原因。

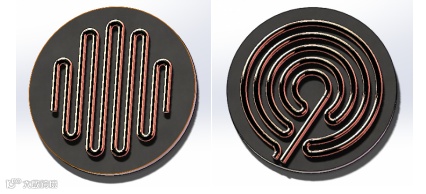

首先建立简化模型，如下图所示，左图电热管是折弯排布，右图是电热管环形排布。合理简化模型是有限元分析的重要一步，这样可以提高分析效率，减少分析时间。

分别设置相同的分析参数：指定加热管的热量为1200W，地板的对流散热系数为250W/(m^2.K)，环境温度为298K，将电热管和地板的接触类型理想为接合（即0热阻）。

网格化：使用基于曲率的网格，设定单元大小为4mm，其他参数默认，然后运行网格化。

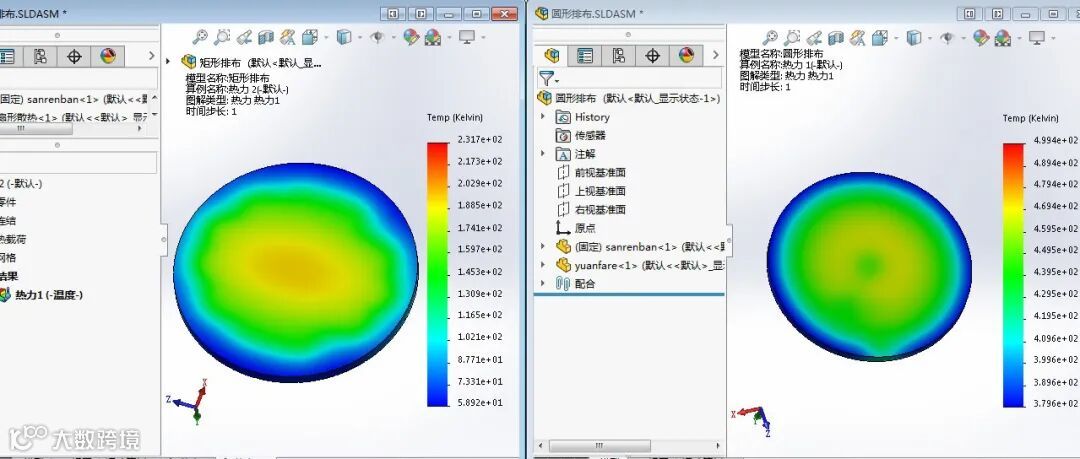

网格化完毕后，进行分析，得到温度分布如下，左图电热管是折弯排布的分析结果，右图是电热管环形排布的分析结果，通过结果，我们很清楚的看到环形排布后的温度分布更理想。

使用SOLIDWORKS有限元分析可以很好的指导设计，得到最佳设计，从而提高产品竞争力，点击下方视频文件查看详细内容。
