导读：链条的参数化设计

在设计链条、链轮结构的时候，我们真正设计的是链条的什么呢？很明显不是外观，一般情况下我们所关注的是链条的节距、节数和长度。节距是根据设计要求或者经验选取，节数和长度就需要工程师自己计算了。

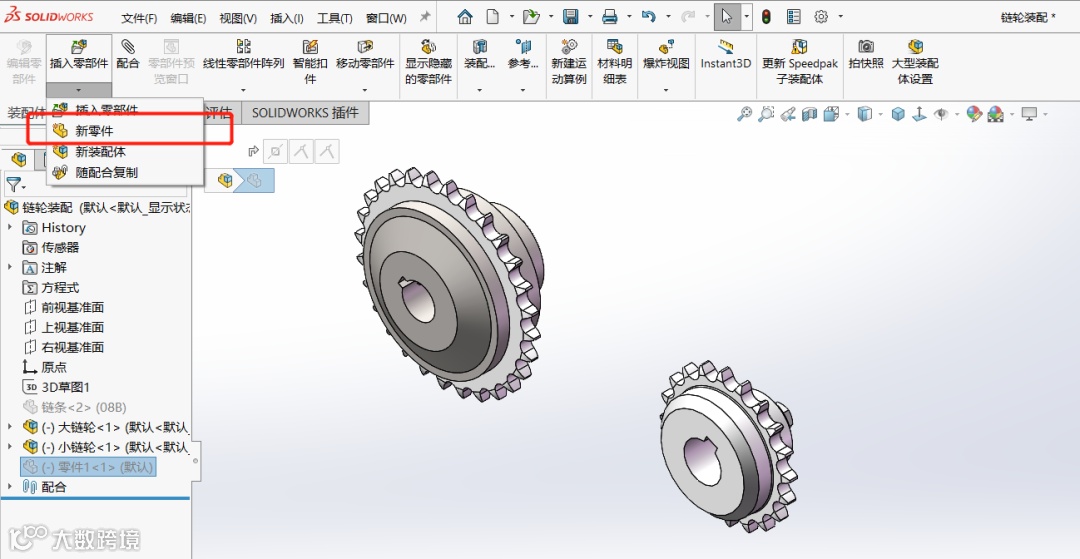

下面就给大家分享一种链条节数自动计算的参数化设计方法。主要是利用自顶向下的方法设计链条，在装配体中插入新零件，如下图：

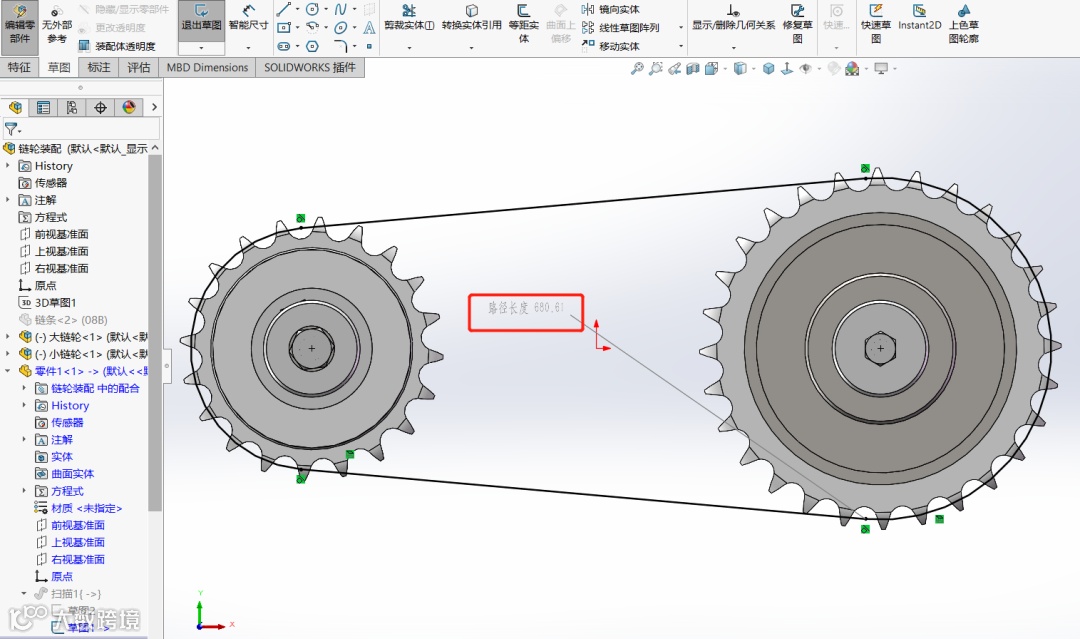

装配体环境下编辑该零件并使用转换实体引用命令将两个链轮的分度圆引用出来，并完善链条的扫描或者阵列路径，使用“路径长度尺寸”将链条的长度标注出来方便后面的计算。如下图：

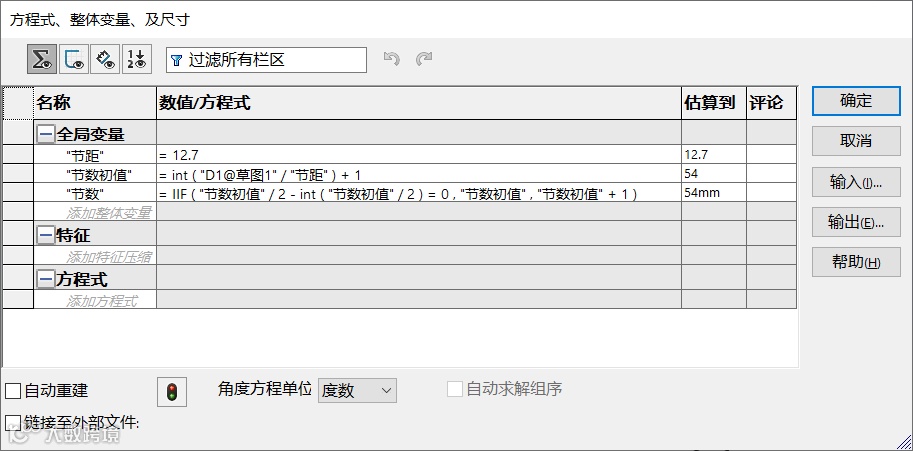

链条节数一般取偶数，需要使用函数来进行判断是否为偶数，但没有只用用于判断奇偶的函数，因此需要借用if和int函数进行判断。如下图：

节数初值 = int ( "D1@草图1" / "节距" ) + 1

节数 = IIF ( "节数初值" / 2 - int ( "节数初值" / 2 ) =0 , "节数初值" , "节数初值" + 1 )

其中的"D1@草图1"是使用路径长度尺寸标注出来的，引用到方程式中进行计算；

节数的计算采用偶数除以2得整数，奇数除以2小数位是0.5的特性进行判断奇偶性。

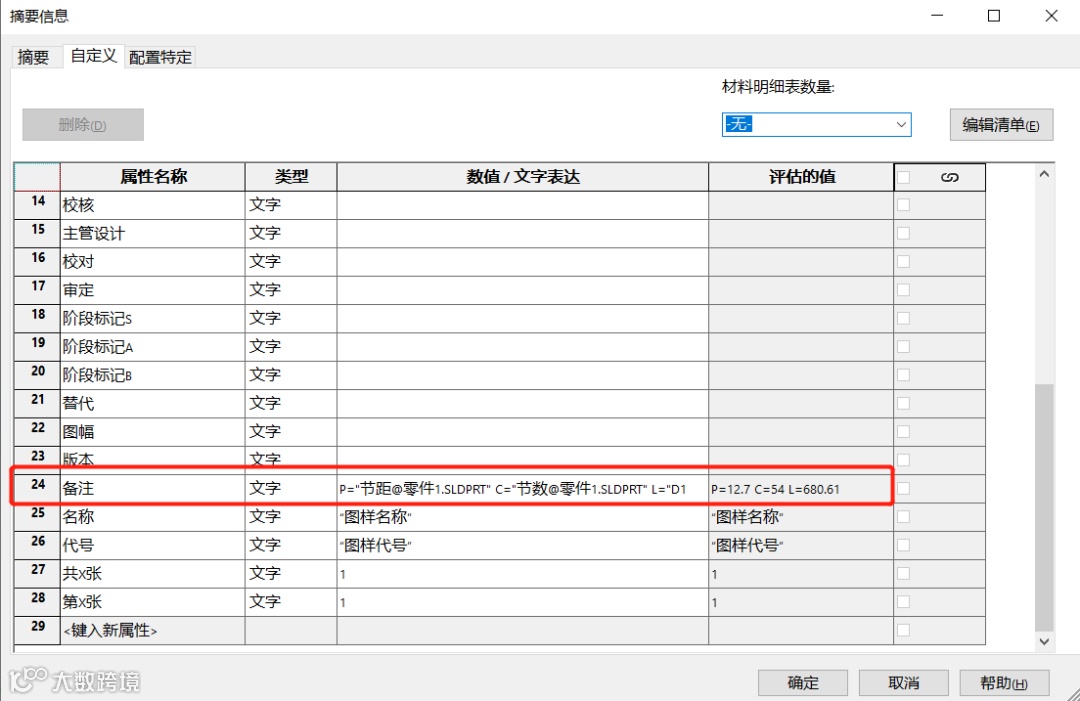

最后在自定义属性中链接节距、节数和链条长度，方便最终出BOM的时候进行统计。

链条参数化设计具体操作，请大家欣赏下面的视频：
