导读：关于柔性零件，是可通过装配体的几何体去驱动柔性零部件的几何体。工程师在工作中经常会遇到这样一个场景，在做弹簧


关于柔性零件，是可通过装配体的几何体去驱动柔性零部件的几何体。工程师在工作中经常会遇到这样一个场景，在做弹簧安装的时候，由于安装的位置的变化，想要让弹簧自动改变压缩/拉伸量来适应安装位置的调整。

常规设置方法

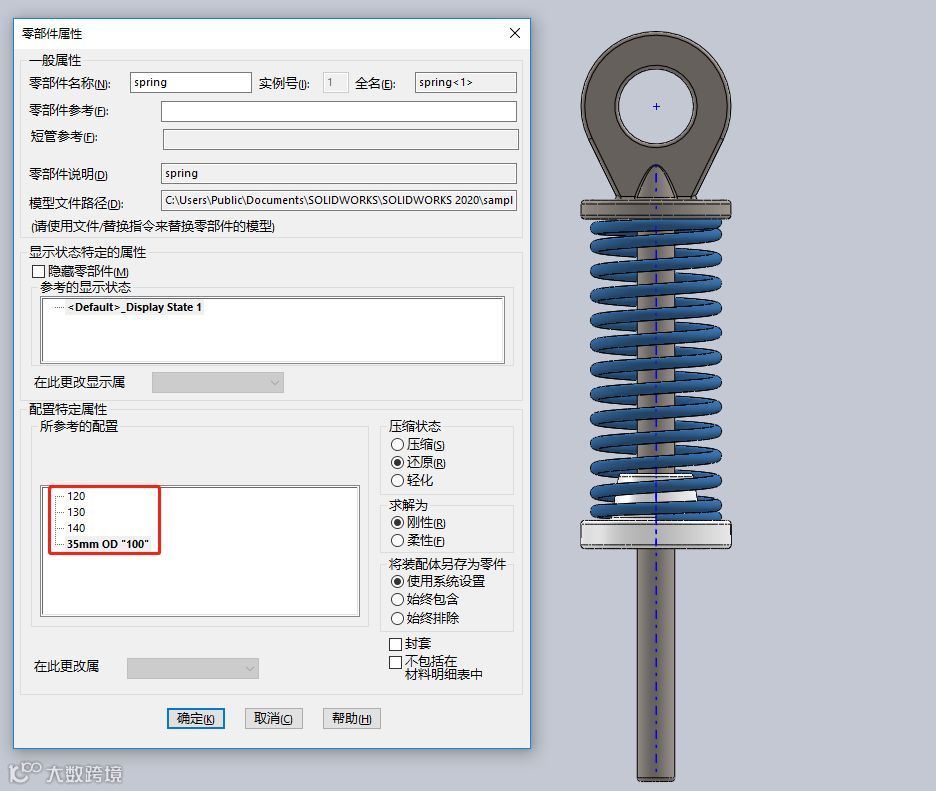

在之前的SOLIDWORKS版本中，我们需要把弹簧预先做多个配置，然后装配体环境中切换弹簧配置，选中弹簧-右键属性-选中相应配置，改变弹簧状态。

让我们来看看SOLIDWORKS 2020是怎么做的吧。

新版本设置方法


SOLIDWORKS 2020在零件环境中即可完成柔性零件的设置。

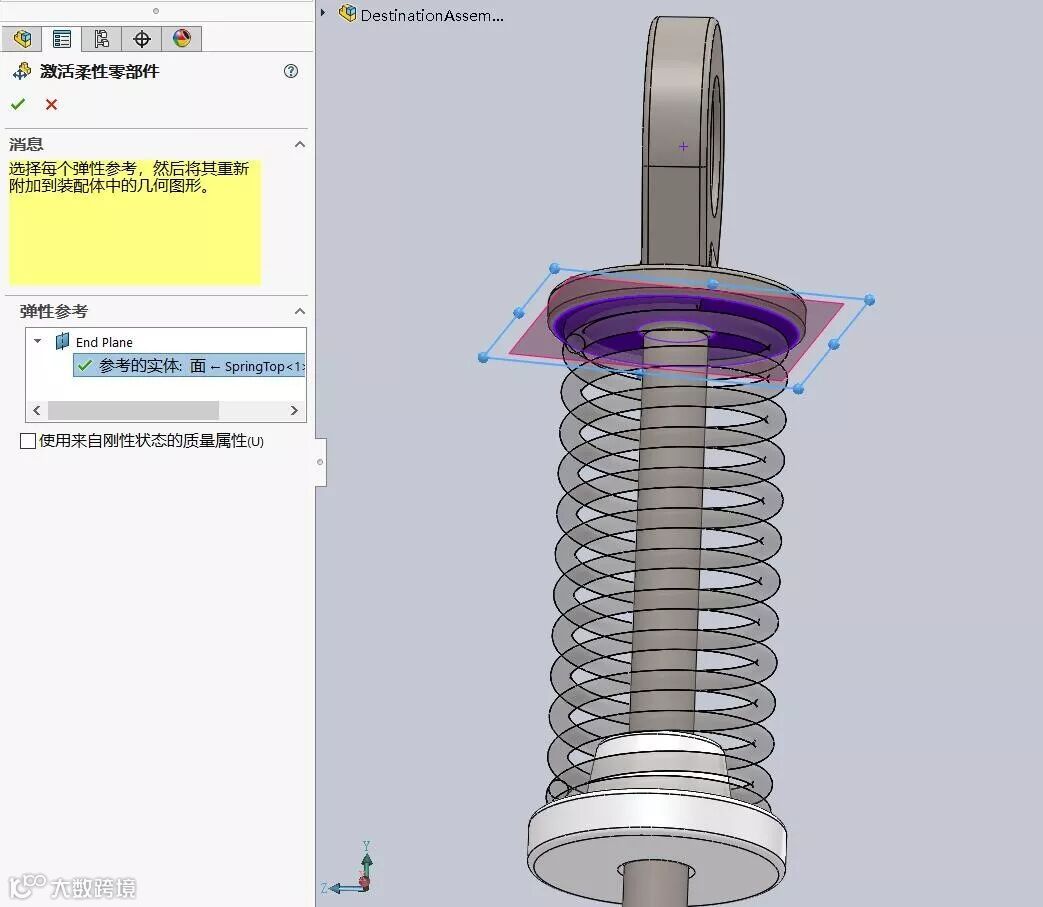

Step1：在Feature Manager设计树中，右键单击所要的设置的零件，然后在上下文菜单中单击使零件成为柔性。

Step2：确定参考面，然后确定即可完成了设置。

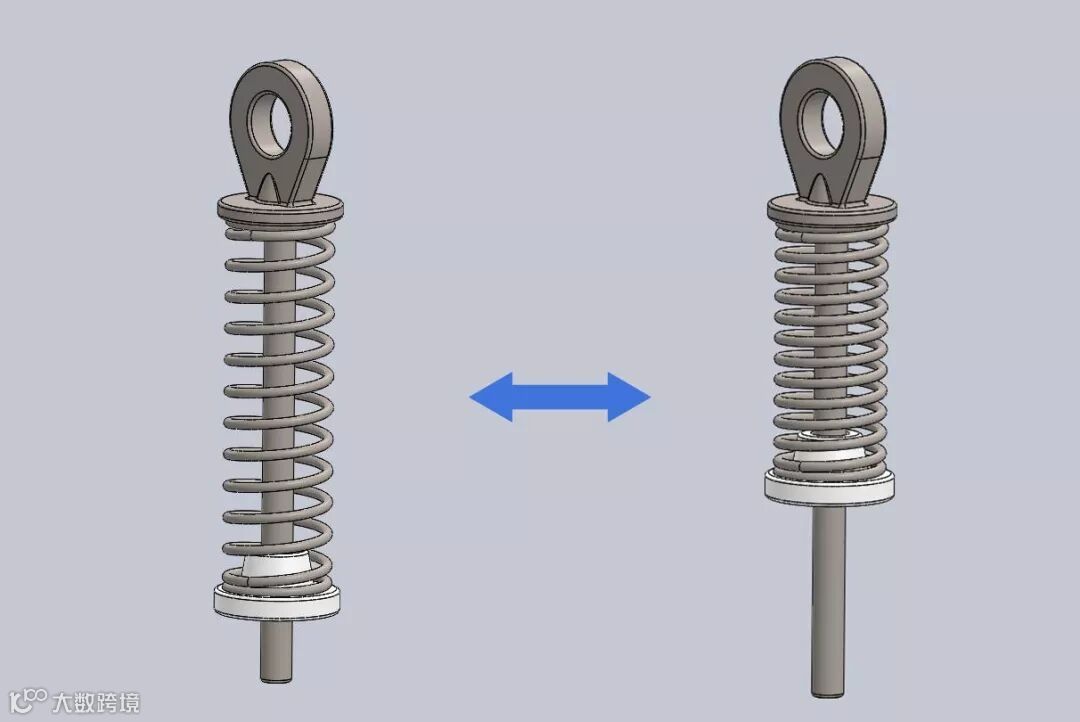

在这个装配中，完成柔性零部件的设置后。可以改变弹簧底座的位置，弹簧会实时自动的完成缩放，即可直接得到弹簧真实的安装位置。
在设计的过程中，我们经常会根据装配体的位置来确定零件的尺寸。
由于新设计更改迭代会比较频繁。如果没有柔性零件的功能，我们需要反复的修改零件，更新零件，再在装配体环境中更新零件版本。
点击阅读原文进入SOLIDWORKS 2020创新日报名


想学习更多技术干货？与更多技术大咖互动交流？加入SOLIDWORKS技术联盟交流群！

扫描上方二维码,与Candy成为好友,拉您进群！
