今天跟大家分享干货的是关于一种常用的化工设备：旋风分离器，它是利用气固混合物在作高速旋转时所产生的离心力，将粉尘从气流中分离出来的干式气固分离设备。
接下来让我们用流体模拟研究，气流从入口进入后的流动状态，流速、静压分布等。由于旋风分离器真实流体是有少量的固体颗粒，我们可以在单项流体的基础上注入固体粒子，可以直观的看到固体粒子在流场中的运动轨迹。直观的了解其原理，并为设计优化提供参考。
具体操作：
首先，旁边方孔进入（环境大气压1Mpa），由于负压空气从中间的圆管流出（99375Pa）。固体颗粒在离心力和重力的作用下沿分离器壁下落到下部的收集器。
第二、粒子颗粒大小4e-5m，质量流量0.0083Kg/s。颗粒的密度，我们选取两种做对比分析。
请看分析结果：

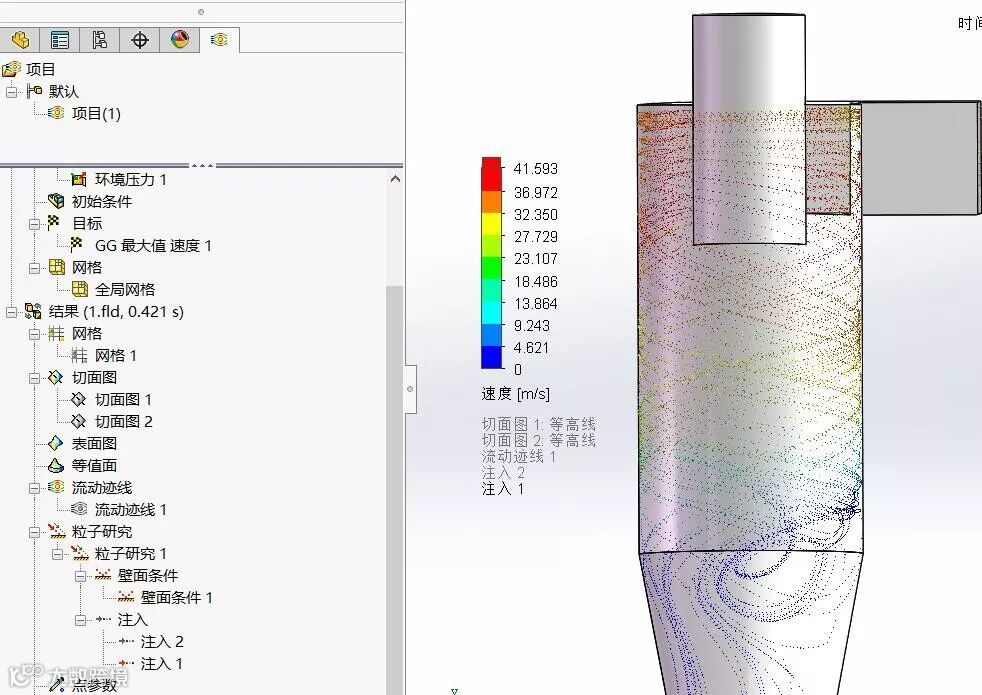

从流场迹线能看出来，流体是在旋风分离器的高速旋转，随后从中间的圆管流出。
图一：
两种粒子的对比：
观察图二，我们向旋风分离器中注入的铁，颗粒大小设置、质量流量设置，粒子的轨迹全部落到了分离器的下部，并没有从中间圆管流出。
观察图三，我们向旋风分离器中注入刨花板，因刨花板的密度较低，比较轻，有少量粒子通过圆管排除，粒子会在中部打旋，分离效果不佳。
图二：
图三：
具体操作视频，欢迎点击！
