使用SOLIDWORKS Visualize，不再为产品模型外观抓狂！

大家好，今天将给大家介绍关于SOLIDWORKS Visualize的相关功能操作，希望可以帮助大家对Visualize有个进一步的了解。

有工程师提出：每次看到Visualize内的英文外观就感到头疼和无奈，要是像SOLIDWORKS那样拥有中文外观就好了。相比Visualize，确实很多工程师更熟悉SOLIDWORKS内的操作，接下来我们用SOLIDWORK与Visualize相结合的方式来渲染一张运动鞋模型的图片。

下面让我们在SOLIDWORKS内的操作与设置：

首先，启动SOLIDWORKS，打开文件夹内的“运动鞋.x_t” 模型，弹出消息框 “您想在此零件上运行输入诊断吗？”，单击“否(N)”

一、.将运动鞋模型保存为“运动鞋.SLDPRT”；

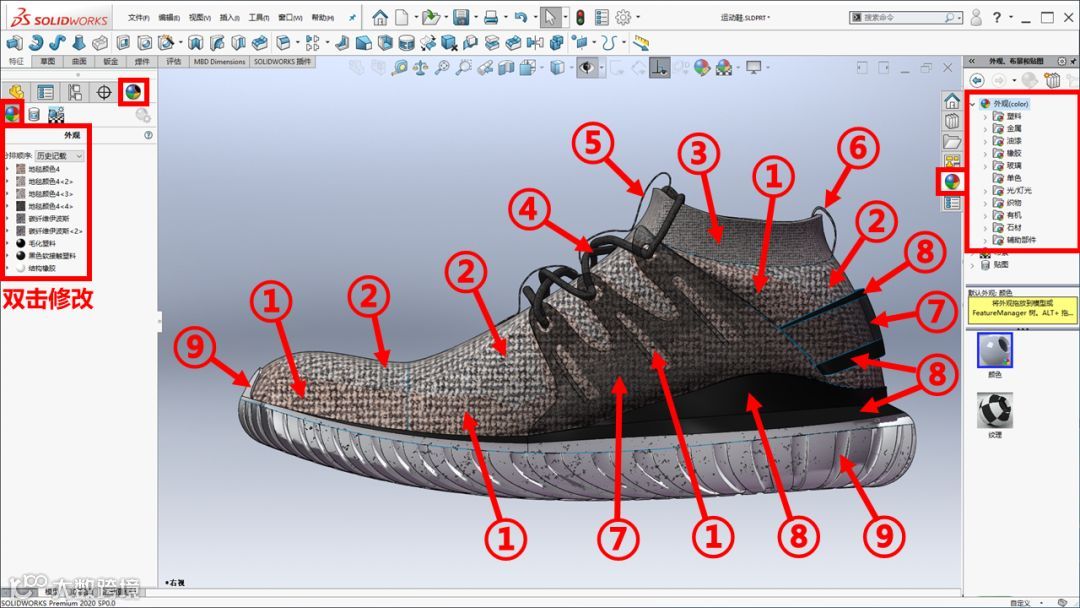

二、在界面左侧单击DisplayManager内的“查看外观”，在外观color上右键单击选择“移除外观”，参照如下图，在界面右侧的外观内给运动鞋模型选择、添加外观，添加外观后在界面左侧双击修改各外观内设置，具体如下：

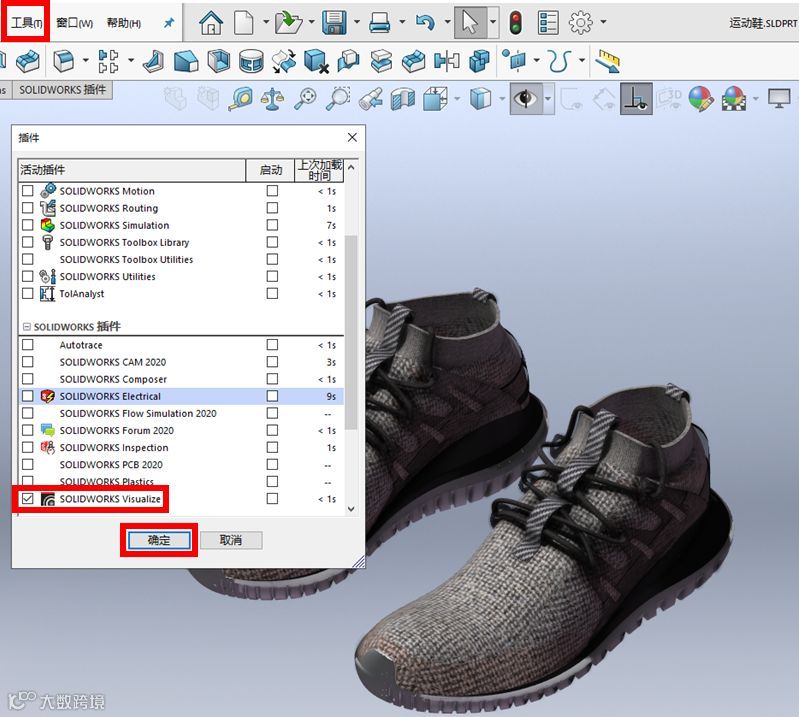

3.菜单栏-工具-插件-勾选SOLIDWORKS Visualize-确定

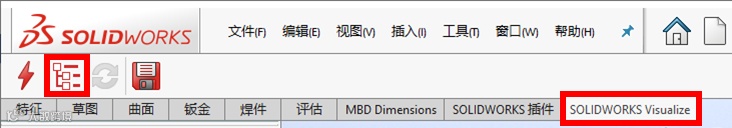

4.SOLIDWORKS Visualize-高级导出

在Visualize内的操作与设置

1.保存项目文件，文件名设置为：运动鞋。

2.（界面右侧）调色板-相机-转换：

3.（界面右侧）调色板-布景-右键单击选择删除所有背板。

4.（界面右侧）调色板-布景-右键单击新建HDR环境-选择文件夹内“市区.hdr”-打开-常规：

5.（界面右侧）调色板-模型-运动鞋-转换-重置。

6.（界面上方）主工具栏-输出工具：

温馨提示：若启用降噪器未勾选或显卡不支持降噪器，渲染通道建议设置为1000。设置完成后，单击启动渲染，等待渲染完成。

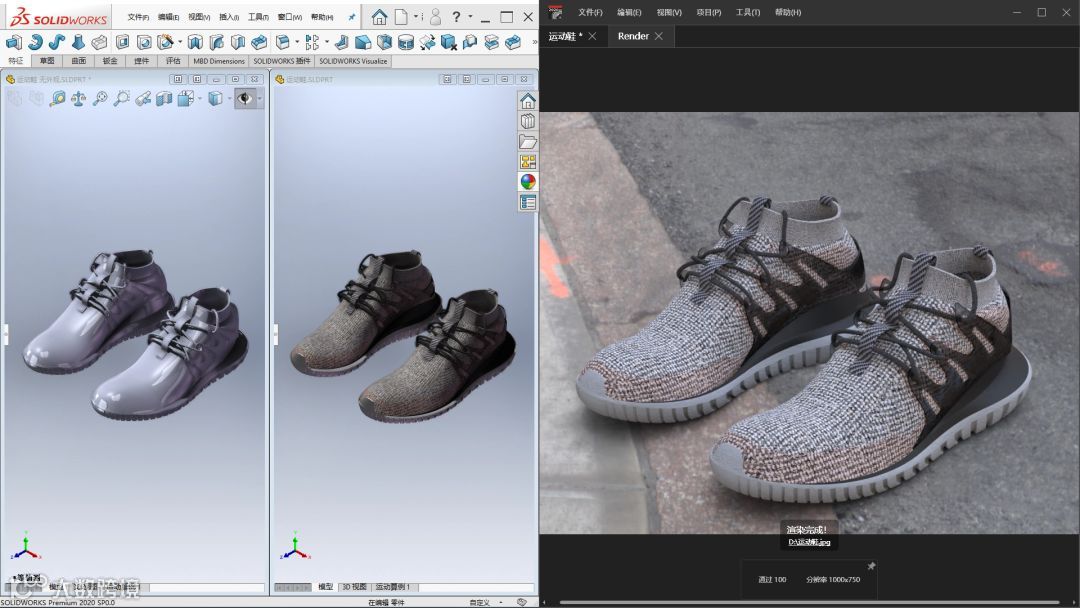

可观看下方视频操作哟！
