题目回顾：

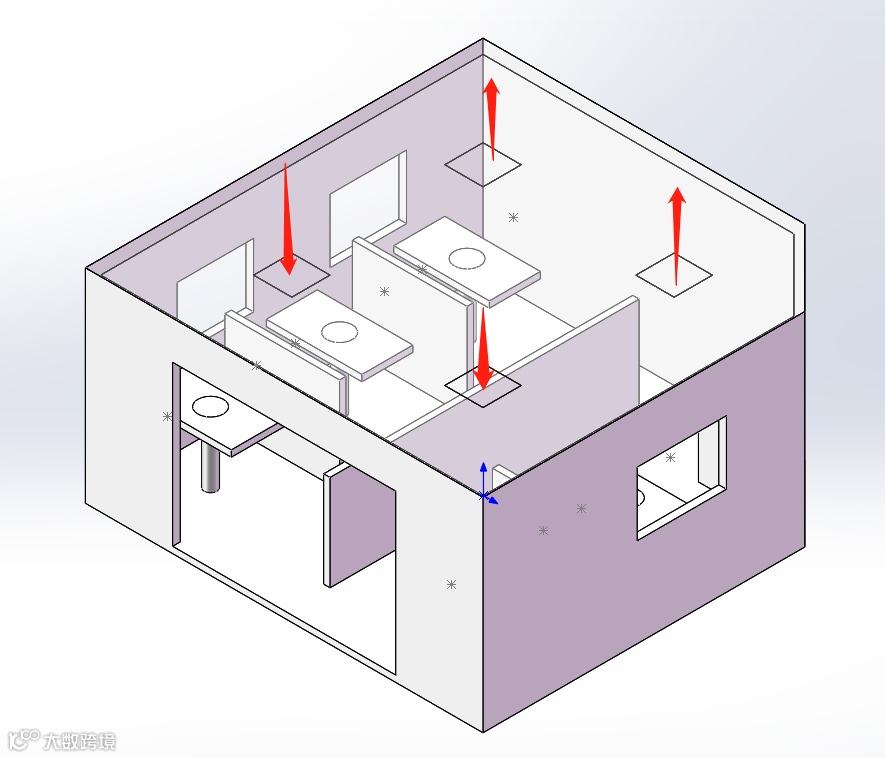

在关闭窗口，打开空调的情况下，分析下图10个草图点位的人体舒适度情况，通过比较PMV、PPD参数确定哪些点舒适度最佳、哪些点舒适度最差，抓图注明，提供10个点位舒适度数据；分析过程说明。
边界条件：
- 关闭大门、三个窗户；
- 环境温度为35度，大气压力为标准大气压；
- 五个焖锅散发热气，体积流量为0.3 m³/s，温度为95度；
- 靠近大门2个空调口为出风口，体积流量为2 m³/s，温度为20度；
- 远离大门2个空调口为回风口，体积流量为2m³/s。
本例分析需要分析计算60S后，图中10个草图点位人体舒适度情况，需要使用瞬态分析、热问题、HVAC模块的组合流体分析，设置如下：

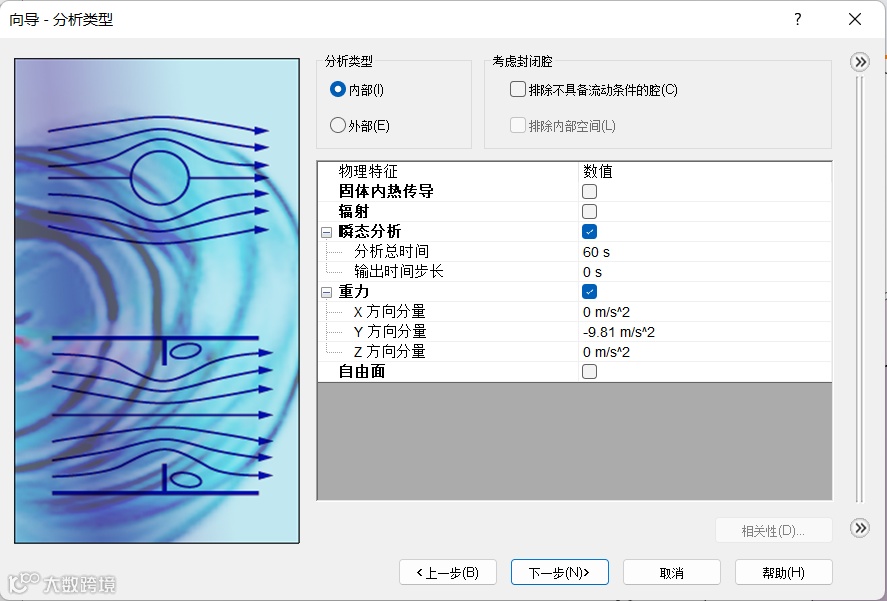

1.向导式设置
通过向导可以逐步设置相关参数，根据本例给出的初始条件，设置分析类型为内部分析、勾选瞬态分析、考虑重力影响，选择空气为分析介质，设定环境温度为35度，其他参数可以默认。

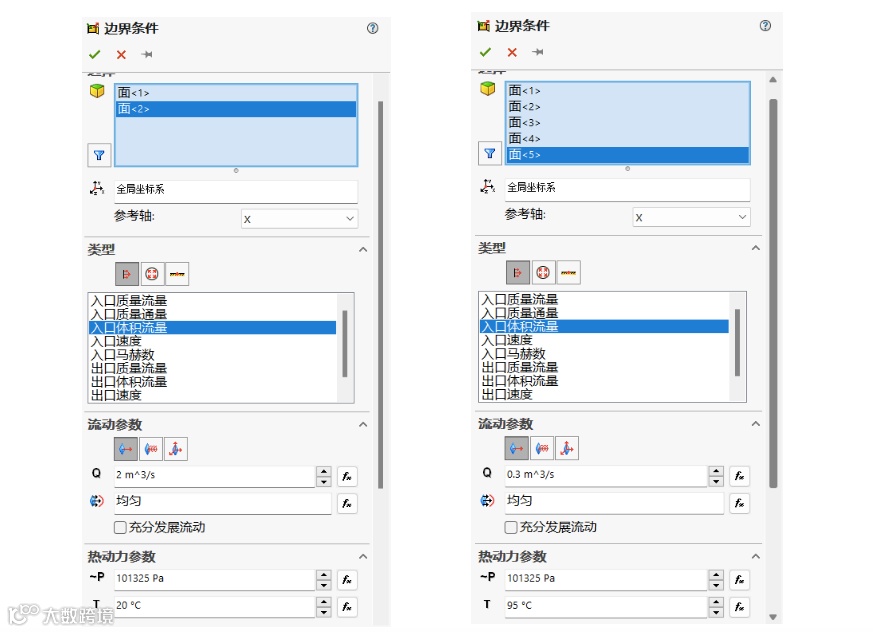

2.设定边界条件

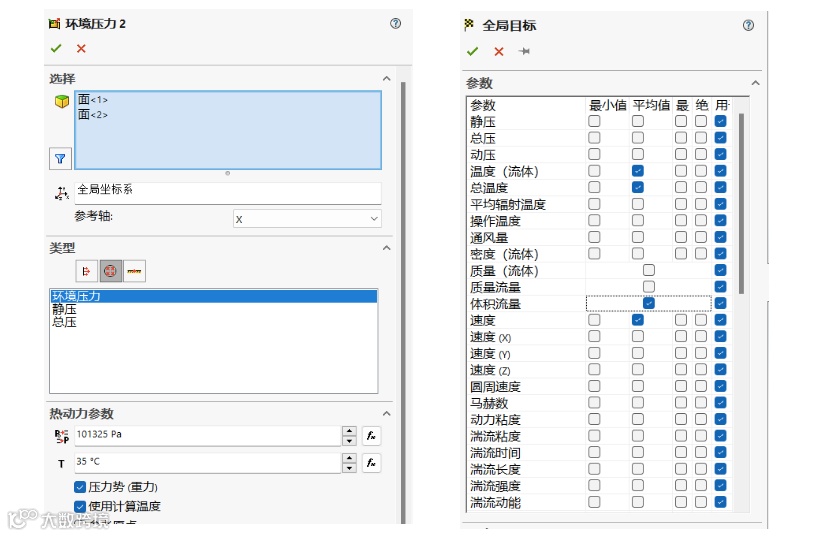

根据本例给出的条件，设定空调出风口体积流量为2m³/s、温度20度；焖锅散热热气体积流量为0.3 m³/s，温度为95度；空调回风口为环境出口，勾选“使用计算温度”。设定流体温度、总温度、速度等为分析目标。

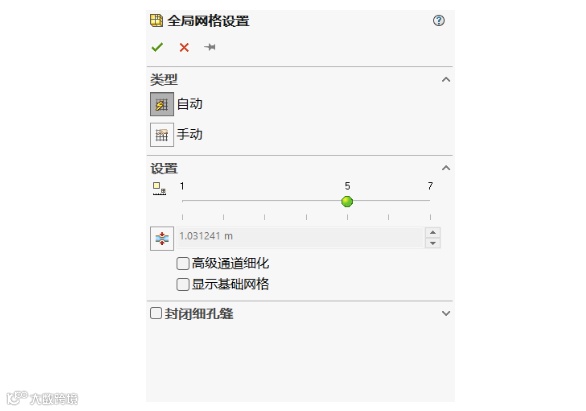

3.网格化及分析
根据需要可以设定网格精度，之后进行分析计算即可。

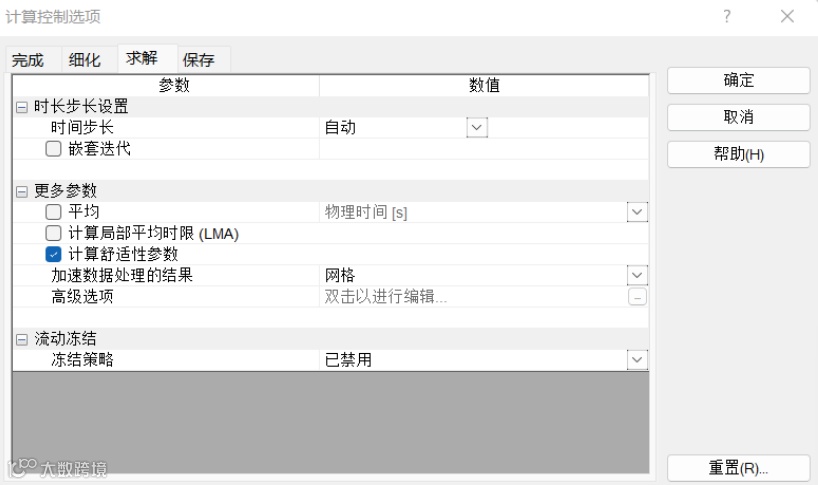

4.启用舒适度参数
在计算控制选项里，勾选“计算舒适性参数”，以启用舒适度参数计算。
5.查看结果
通过结果文件夹可以查看相关结果，本例计算10个草图点位人体舒适度情况，可以使用点参数实现。

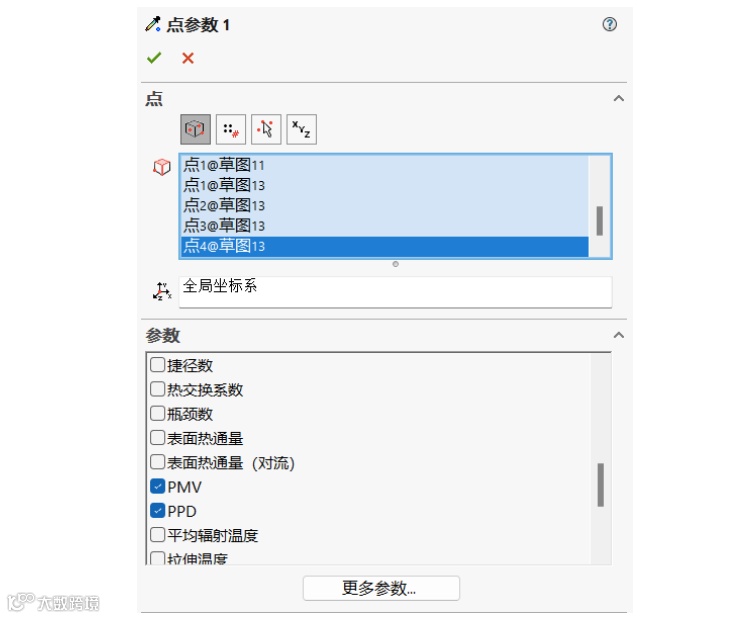

点参数：设置窗口里选择10个草图点为对象，选择PMV、PPD为参数，点击显示即可查看草图点的PMV、PPD值。

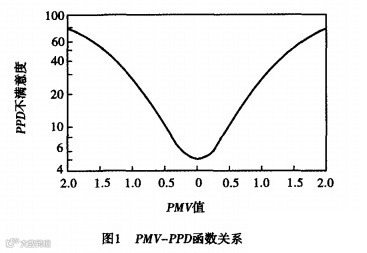

关于PMV、PPD参数，在ISO7730中有详细表述，其中PMV指标推荐值为-0.5 ～ +0.5，此时环境中90％的人觉得处于热中性环境中，则该环境为热舒适环境，而PPD对应值为10％，详见下图，关于参数计算方法及详细介绍可参阅ISO7730。
关于“分析人体舒适度情况”的详细操作过程及注意事项，请参阅如下操作视频：
