图1. 华为微基站形态的演变 ©《5G产业链盘点：小基站，有大作为》，国际电子商情
而微基站主要搭建在宏基站因占地受限的地区；皮基站则配置在楼宇室内、车站机场、商场、大型企业等用户高密集地区；飞基站则配置于家庭或微型企业。
基站滤波器的作用是使发送和接收信号中特定的频率成分通过，并极大地衰减其它频率成分，是射频单元的关键元件。在4G时代基站侧的滤波器一般使用金属同轴腔体滤波器，通过将不同频率的电磁波在金属同轴腔体中振荡，保留符合滤波器谐振频率的电磁波，耗散掉其余频率的电磁波。其中固定谐振器是必不可少的元件。现今大多数腔体滤波器的小型化研究，都在试图优化固定谐振器的设计以减小滤波器体积（《腔体滤波器小型化的研究与设计》，吴呈龙）。
而陶瓷介质滤波器是经粉体干压烧结后，两面覆银作电极金属化，经直流高压极化后产生压电效应。陶瓷片两面形变后产生电场而具有串联谐振特性。由于上述电磁波谐振发生在压力陶瓷介质内部，不需要固定谐振器，因此介质滤波器的体积更小。另一方面，由于微波陶瓷粉体比较金属腔体具有高Q值的材料特性，大幅减小了插损，具有高带外抑制、温度漂移特性好、温度适用范围宽泛、多种形式的封装结构和输出接口形式的特点，满足了基站滤波器小型化的发展趋势，成为适配5G技术框架下，因频段增加而设备滤波器需求数量的增加、对高频谐振器Q值与功率容量的更高要求（《5G时代来临为何大厂选择了陶瓷滤波器而非性能更高的BAW》，工程信号完整性）。
☛ 2019年9月日本京瓷和宇部兴产（Ube Industries, Ltd.）合资成立Kyocera-Ube RF TEC Corporation（京セラ宇部RFテック株式会社），新公司将用作5G基站用陶瓷介质滤波器的设计和生产。在国内格局方面，东山精密于两年前（2017年）收购艾福电子的七成股份，至今年10月初成功拿下华为发出的陶瓷介质滤波器的采购订单。而世嘉科技则在近日（10月21日）公告，拟在苏州市建5G陶瓷介质波导滤波器新厂。

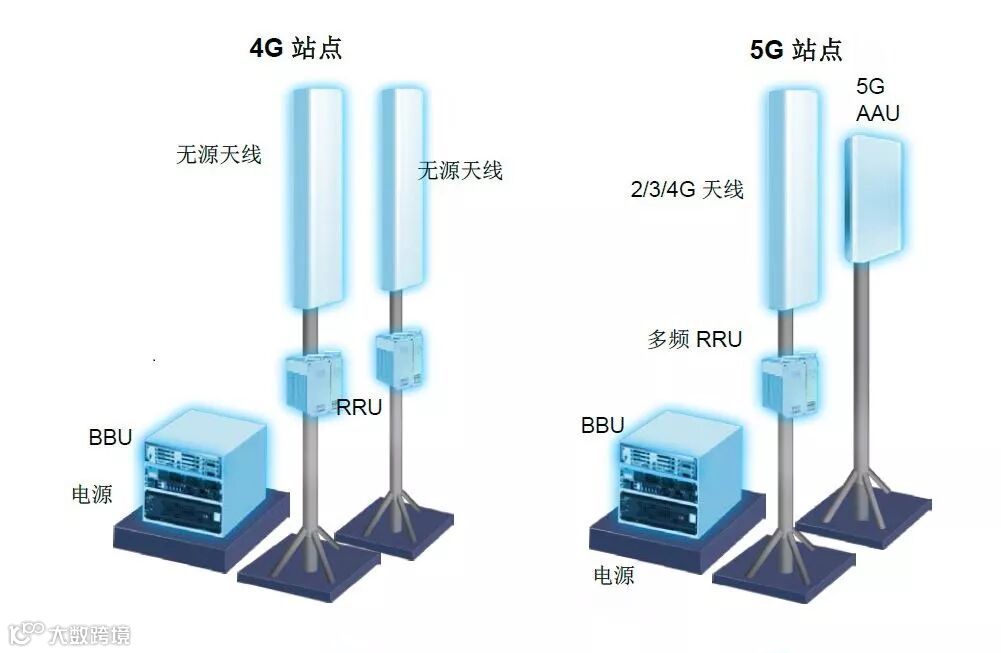

5G基站建设的另一个热点议题是增长可见的高功耗。基站设备由AAU、BBU、RRU等单元模块组成。AAU的作用是将基带数字信号转换成模拟信号，然后调制成高频射频信号，再通过功放单元放大功率，通过天线发射出去；BBU负责基带数字信号处理；RRU则负责收发信机模块完成中频信号到射频信号的变换，再经过功放和滤波模块将射频信号通过天线口发射出去。以华为的5G基站形态为例，基站单元包含：5G AAU+2/3/4G天线+多频RRU+BBU+电源（《5G产业链盘点：小基站，有大作为》，国际电子商情）。
然而在基站系统组网的过程中，速率提高了能耗也明显增长了。根据不久前的行业会议，会上报告指出（《5G基站功耗，到底有多大？》，鲜枣课堂）：【1】5G单站功耗是4G单站的2.5~3.5倍，AAU功耗增加是5G功耗增加的主要原因；【2】目前单站满载功率近3700W，需对现网电源、配套进行提前扩容。
功耗增加是不争的事实，根据中国铁塔现搭建宏基站的案例经验（《建设5G成本问题的探讨》，科工力量），原4G基站用的是220V电压供电，5G基站则需扩容至380V电压供电，然而电力公司的变压器容量普遍尚未扩容，因此在建站阶段需向中国铁塔额外收费。在基站改造项目中，380V电压需要使用三相四线及一根地线，原220V只有零线和火线，这一切意味着需要重新拉线，挂三相电表。更无论耗电的电费了。
功耗增加对设备元件带来一个直接的问题，即温度增加，尤其对无机房设施的微基站这个问题更为明显。以华为的AAU3940户外型微基站的工况规格（《AAU3940产品培训资料》，华为）为例，不考虑太阳辐射，当发射功率在30W时工作温度在-40~+50℃范围之间，当功率在40W时工作范围在-40~+40℃范围之间。目前已在市场供应的陶瓷介质滤波器（5G基站用介质陶瓷滤波器，嘉康电子），工况温度规格在-40~+85℃范围。

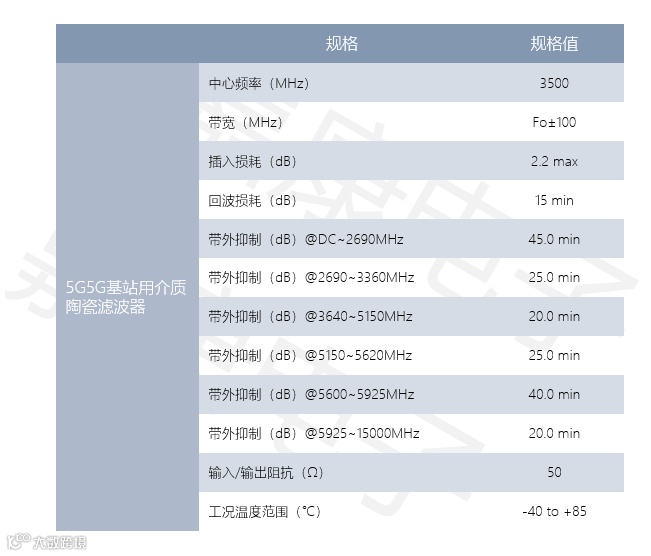

图3. 嘉康电子新款5G基站用陶瓷介质滤波器产品规格 ©嘉康电子， 制表：CERADIR
滤波器应用在5G设备时，介质滤波器和腔体滤波器相比，后者的谐振腔其体积和形状会随温度变化而改变，从而引起谐振频率的变化，因此金属腔体滤波器需要使用温度补偿技术。在同轴谐振腔的温度补偿办法中，限制同轴腔内导体长度是常见的方案。但在该方案中腔体外导体存在变化，对谐振频率亦有影响（《滤波器的温度补偿》，王轶冬）。

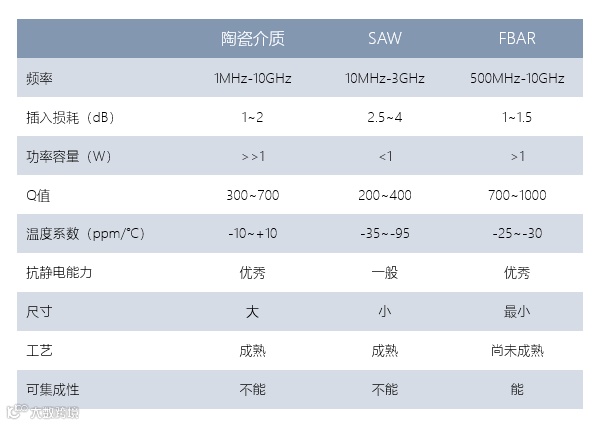

图4. 几种材质滤波器的对比 来源：工程信号完整性， 制表：CERADIR
从材质分类上对比，石英型BAW（体声波）滤波器和陶瓷介质一样对温度不敏感，不易如SAW（表面声波）滤波器在较高温度下易弯折。虽然FBAR（薄膜腔声谐振）滤波器在高频率段、Q值、插损、尺寸和可集成性上都优于BAW和陶瓷介质滤波器，但目前的工艺和产能，还属于发展阶段。而国产BAW滤波器，现今集中在耐威科技、信维通信、世嘉科技、武汉凡谷等几家为数不多的企业。站在今天（2019年10月）来谈论还为时过早。
陶瓷介质滤波器目前看应该算是最合适5G框架的技术路线。近日（10月31日）中国电信、中国移动、中国联通三大运营商正式发布5G商用套餐计划。无论是用于物联网还是高速智慧生活，5G已不再单纯是新闻版面上的头条热点，越发接近我们的生活。
