单层电容器(SLC）和多层陶瓷电容器（MLCC）的区别是什么？
用于印刷电路板表面安装的微型陶瓷芯片电容，通常有单层电容（Single Layer Capacitor，SLC）和多层陶瓷电容器（Multi-layer Ceramic Capacitors，MLCC）两种。这两种类型的芯片电容因其小巧的尺寸，被普遍应用于射频电路、微波电路中。
单层电容器的容量范围可从0.05pF到10000pF，直流额定工作电压可以达到100V，单层电容器的工作频率可高达100GHz。而多层陶瓷电容器的容量范围比单层电容器更宽，其直流额定工作电压可高达7200V，其主要被应用于3GHz以下的高频率电信号。

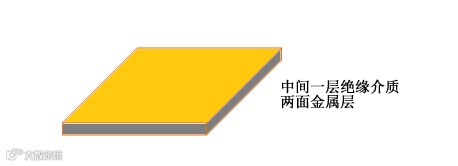

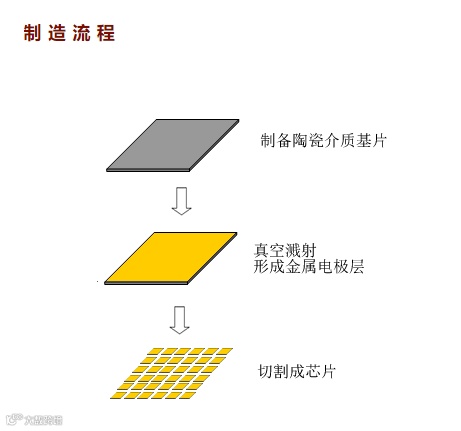

单层电容器SLC（Single Layer Capacitor）
单层电容器与多层陶瓷电容器相比，具有较低串联等效电阻、高品质因数和高可靠性，这更能满足微波和毫米波频段电子线路的苛刻要求。而且其厚度更薄，可被广泛应用于微波集成电路（Microwave Integrated Circuit，MIC）、微波单片集成电路（Microwave Monolithic Integrated Circuit，MMIC），如：放大器、振荡器和混频器等，可实现隔直流、RF旁路、有源旁路、滤波、阻抗匹配和共面波导等功能。
相关视频：《村田MLCC的制造过程》

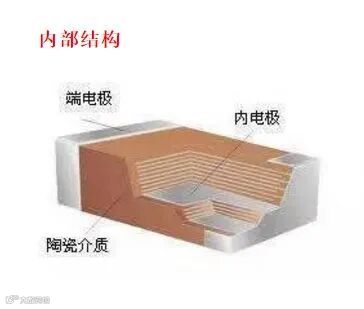

多层陶瓷电容器
基于同一种介质材料制造的单层电容器与多层陶瓷电容器，除了电容的大小、电容量、额定工作电压不同之外，几乎没有明显的差异。至于选择哪种，就需要从电路板上的布局及其尺寸，电容的尺寸、容量、使用频率、电压等实际要求来进行匹配选型，重点评估不同的电容(SLC和MLCC)模型，然后根据其整体性能参数的模拟评估来找到最好的产品选型。
碳化硅陶瓷膜是采用重结晶技术在高温条件下烧结而成的，其多孔支撑层、过渡层、膜层全部为碳化硅材料，过滤精度为微滤、超滤。碳化硅陶瓷膜具有耐腐蚀，耐高温，亲水性强等特点，能够以高通量连续地去除颗粒，油滴和乳状液以及悬浮固体，从而提供优质的液体过滤。
碳化硅陶瓷膜产业链
上游：原料碳化硅(SiC)主要应用于磨具磨料、冶金原料、半导体器件等领域，其中，在半导体器件领域，碳化硅是第三代半导体材料的代表之一。
下游：按照不同应用，主要包括如下几个方面：
市政水处理；工业水处理；船舶水处理 ; 生物制药 ；石油开采等。
文章推荐：《陶瓷膜过滤材料在高温气体除尘领域的应用研究》
碳化硅陶瓷膜行业目前现状
碳化硅陶瓷膜不仅具有一般无机膜的耐高温高压、耐化学腐蚀、化学稳定性高等优点，而且机械强度高、抗热震性能强、孔隙率高、比表面积大等特点，可以用于高温除尘等领域。相比于其他陶瓷膜产品 ，碳化硅陶瓷膜发展时间太短，目前，只有少数的几家能够实现商业化生产。
全球市场碳化硅陶瓷膜销售额（2016-2027）
2020年，全球碳化硅陶瓷膜市场规模达到了55.58百万美元，预计2027年将达到111.41百万美元，年复合增长率（CAGR）为7.38%（2021-2027）。目前全球主要厂商包括LiqTech、Cembrane。
