陶瓷3D打印成型工艺分析

传统陶瓷成型工艺都需要借助事先制好的模具才能制备出具有一定形状和强度的陶瓷制品，流程耗时长、成本高。陶瓷材料本质上是一种脆性材料，加之其高硬度、高耐磨性的特点，后续加工的难度与加工成本也将进一步增加。

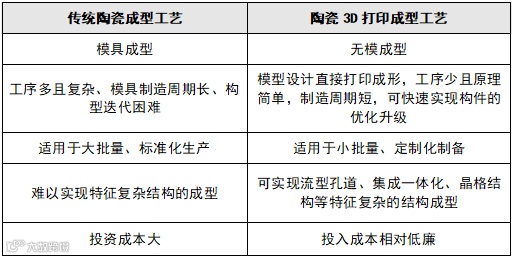

▲传统陶瓷成型与3D打印成型工艺特性对比

而相比于传统的成型技术，3D打印陶瓷技术具有智能、无模、精密、高复杂度的制造能力。它能够完成传统工艺不可能完成的制造，例如复杂多孔的细胞体陶瓷、多角度弧面的块体陶瓷、孔隙率可调控的结构陶瓷、多材料、复杂结构的结构功能陶瓷等的制备。

目前，3D打印的成形方法众多，由于新技术在市场上也不断地出现，因此该领域还处于不断变化中。在此，主要介绍较为常见的几种陶瓷3D打印成形技术：融熔沉积成型技术(FDM)、光固化成形技术(SLA)、激光选区烧结技术(SLS)、三维打印成型技术（3DP）、喷墨打印成型技术（ink jet printing，IJP）。

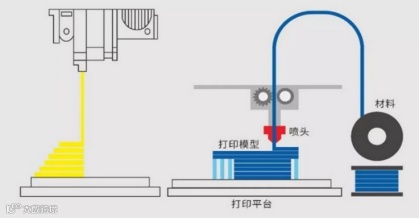

熔融沉积成型技术（Fused deposition modeling,FDM）

FDM技术的特点是将陶瓷粉体掺入有机结合剂中，并加入无定型基料粘合剂，将复合材料放入挤出机中后在稍高于其熔点的温度下熔化，通过计算机控制制备陶瓷生坯，然后经过脱脂处理后，在适宜的高温条件下烧制成部件。

优点：技术原理简单，过程相对易于控制，不需要激光技术的帮助，具有成本低的优点，使用维护方便。

缺点：由于该项技术需要事先加热后再冷却成型，这就要求3D模型不宜设计的过于小巧、内部也不宜过于致密，原因在于当前打印层已经打印上去时，此打印层还处于高温状态，还未完全冷却，此状态下再次进行打印会出现二次融化的现象，这很容易导致3D打印的制备发生变形从而制作失败。

适用范围：适用此项工艺的陶瓷材料必须具备一定的机械性能和热性能；设计的3D模型一般为高孔隙率、管状支撑的多孔形态。

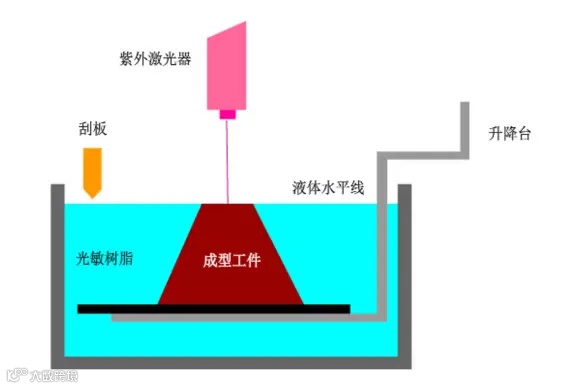

光固化快速成型技术（stereo lithography apparatus，SLA）

又称为立体印刷成型技术，是最早发展起来的快速成型技术，也是目前研究最深入、技术最成熟、应用最广泛的快速成型技术之一。主要机制是采用一种在紫外光照射下能够迅速固化的光敏液态树脂为原料，通过紫外光选择性地辐照某一层液体，最终成型出部分区域固化的零部件。

优点：

（1）成型精度极高，可制备复杂几何形状的零件；

（2）得到的陶瓷件烧结后致密度高，性能优异。

缺点：

（1）需设置支撑结构，后处理麻烦，同时需考虑二次固化问题

（2）受到光源等因素限制了其成型尺寸

（3）折射率较高的陶瓷材料（如SiC折射率为2.65、Si为3.9）难以用此技术成型

（4）设备及材料价格较高

光固化陶瓷3D打印痛点：

（1）技术和设备门槛较高，成本也较高，需要从设备、原材料、烧结、后处理等多方紧密配合研究。

（2）陶瓷膏料浆料的制备是至关重要的，它们必须具有理想的特性（比如流变性，粘度，颗粒大小等），同时需要解决陶瓷颗粒与树脂的密度（光敏树脂密度约1.13，氧化锆约5.89，氧化铝约3.97）及折射率（光敏树脂折射率约1.51，氧化锆约2.17，氧化铝约1.76）不同而导致陶瓷颗粒沉降和光吸收的问题。选择合适颗粒大小、粒径分布集中的陶瓷粉末，配置高固含量陶瓷浆料、低粘度、流动性好的温度均匀的陶瓷浆料是陶瓷3D打印材料的主要问题，也是制约高精度陶瓷3D打印的主要原因之一。

（3）固含量不会太高，烧结收缩比较大，打印与烧结过程都容易出现缺陷。陶瓷类浆料（氧化锆、氧化铝、HA等）是树脂和陶瓷类粉末的混合物，其在室温下的高粘性，会导致整个材料的控制不均匀，在烧结过程中容易产生裂纹、变形等缺陷，烧结完之后很多成品达不到质量要求。

（4）打印速度还不够快，打印效率还需进一步提升。

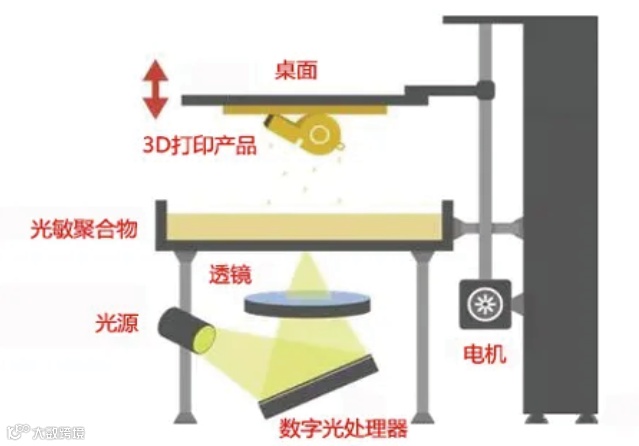

数字光处理（Digital Light Processing，DLP）

DLP是一项使用在投影仪和背投电视中的显像技术。DLP技术最早是由德州仪器开发的。它至今仍然是此项技术的主要供应商。基本原理是用数字光源以面光的形式在液态光敏树脂表面进行层层投影，层层固化成型。DLP技术跟SLA技术有很多相似之处，其工作原理也是利用液态光敏聚合物在光照下固化的特征。两者属于同属一类，工艺过程也比较接近，在产品特性、应用类别等方面基本无差别。但是两者在光源上都有一定的区别，前一种是采用高分辨率的数码光处理器(DLP)投影仪对液体光聚合物进行逐级照射，每一层都以滑片的形式固化。而SLA加工工艺则是激光束由点到线，由线到面扫描固化。所以DLP比同类SLA立体平版打印机的速度更快。

优点：不仅成型精确度高、品质好而且模制的物体表面光滑细腻。它的成型速度相比之下速度较快，而且比SLA的成型工艺快很多。

缺点：精度高的光固化3D打印机DLP机型价格高，如果是工业级的话价格会更高。DLP所用的树脂材料比较昂贵，容易造成原材料的浪费。体光敏原材料在运用和存储都必须闭光。

无论是SLA工艺还是DLP工艺，光固化3D打印机目前最大的问题都是树脂问题，而平衡固化速度、硬度、柔韧性等各项特性是解决的关键。在制品特性较高的高端应用领域，SLA/DLP用光敏树脂长期被国外垄断。

激光选区烧结成型技术（selective laser sintering，SLS）

又称为选择性激光烧结工艺，基础原理与三维印刷技术类似，就是将黏结剂换成激光束，利用激光束沿着计算机设计的路径逐点扫描粉体的表面，受到扫描的部位就会局部受热，致使颗粒自身熔化或在双方在黏合剂的作用下产生良好的粘结。在上一层激光扫描粉体粘结完成后再在新一层的粉料进行添加，激光扫描后再次形成新一层的三维结构。如此按照上述过程周期反复性的逐层激光扫描、高温熔化以及局部粘结运作后，最终就可以得到区域结构不同的立体部件。

优点：能够在无需支撑的条件下，直接制备塑料、金属或陶瓷，材料选择广泛，并且成型精度较高，可制造复杂构件、不需要增加基座支撑、材料利用率高。

缺点：SLS技术利用激光束对陶瓷材料进行烧结，其对工作环境和打印设备有较高的要求。烧结而成的陶瓷坯体在打印过程中所需的预热系统和保温系统也是SLS技术亟须解决的问题。同时由于采用的原料粉体需要能在激光作用下粘结并且高温完全烧成，所以这项技术能够制备的产品种类有限。

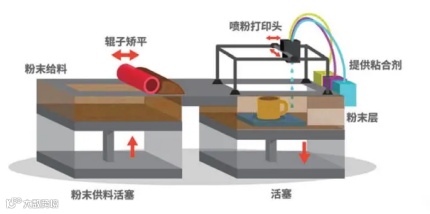

三维打印成型技术（three-dimensional printing，3DP）

3DP技术作为3D打印技术之一，是继SLS、FDM等应用最为广泛的快速成型工艺技术后，发展前景最为看好的一项快速成型技术。也被称为粘合喷射、喷墨粉末打印。喷头在电脑控制下，按照模型截面的二维数据运行，选择性地在相应位置喷射粘结剂，最终构成层。在每一层粘结完毕后，成型缸下降一个等于层厚度的距离，供粉缸上升一段高度，推出多余粉末，并由铺粉辊推到成型缸，铺平再被压实。如此循环，直至完成整个物体的粘结。

优点：无需激光器等高成本元器件，成本较低，且易操作易维护；加工速度快，可以25毫米/小时的垂直构建速度打印模型；可打印彩色原型，这是这项技术的最大优点，它打印彩色原型后，无需后期上色，目前市面上的3D体验馆中3D打印人像基本采用此技术；没有支撑结构，与SLS一样，粉末可以支撑悬空部分，而且打印完成后，粉末可以回收利用，环保且节省开支。耗材和成形材料的价格相对便宜，打印成本低。

缺点：产品力学性能差，强度、韧性相对较低，通常只能做样品展示，无法适用于功能性试验；表面手感略显粗糙，这是以粉末为成形材料的工艺都有的缺点。

应用：目前3DP技术在生物陶瓷和功能陶瓷中取得了应用，例如利用该技术成功制备出高精度的Al2O3-ZrO2功能阶梯陶瓷材料和高强度的人体石膏骨骼。

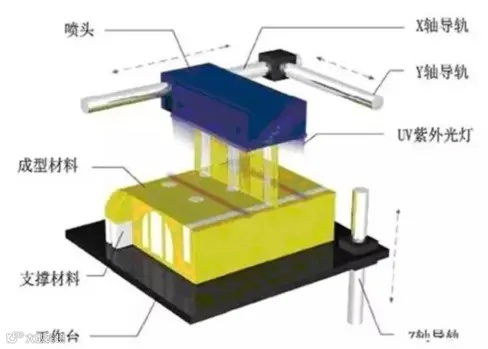

喷墨打印成型技术（ink jet printing，IJP）

该技术是在喷墨打印机的原理基础上，结合3D打印的理念发展而来。

工艺流程为：首先将陶瓷粉料与各种添加剂和有机物进行混合制成陶瓷浆料，也称“陶瓷墨水”，然后用喷墨打印机将这种浆料按照计算机指令逐步喷射到载体上，从而形成具有原先设计外形与尺寸的陶瓷生坯。

该项技术关键有两点：一是陶瓷墨水质量，不仅要求粉末含量高，同时对分散度、抗沉淀性、黏度、干燥速率要求都很严格；二是打印机的控制，元件的三维模型被转为打印控制码，然后用程序驱动打印机动作。
