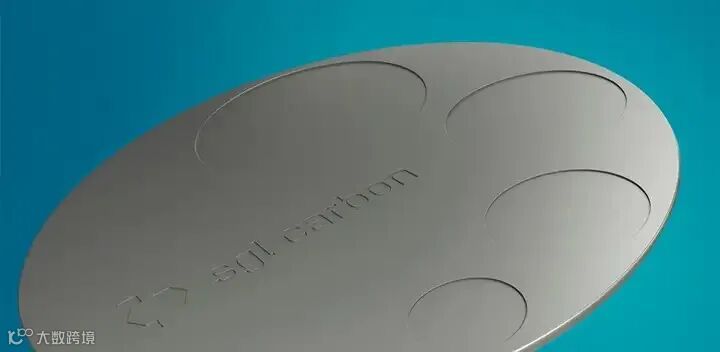

先进陶瓷知识问答：DBC陶瓷基板制作过程的关键技术是什么？碳化硅可以作为合金的涂层吗？

DBC（Direct Bonded Copper，直接键合铜）陶瓷基板是一种将铜箔与陶瓷基板通过高温键合形成的复合材料，广泛应用于高功率电子器件和微波器件中。其制作过程涉及多个关键技术点，以下为关键技术和相关细节：

1. 铜-陶瓷键合技术

• 键合原理：DBC基板的制备依赖于铜-氧化物共晶反应。在约1065°C的温度下，铜表面形成一层薄薄的氧化铜（Cu2O），并与陶瓷表面发生共晶反应，形成强结合力的界面。


关键参数：

• 温度控制：需精确控制在1065°C左右，以确保共晶反应充分进行。


• 氧气供应：需要足够的氧气参与反应，但过量氧气会降低铜的导电性和热导率。


优势：键合层具有优异的机械强度和热导性能，能够有效填充铜与陶瓷之间的空隙。

• 铜层厚度：DBC基板中的铜层厚度通常在100μm到400μm之间，适用于高电流密度的应用场景。


技术优势：

• 高导电性：纯铜层的电阻率接近体相铜，显著降低电流损耗。


• 高散热性：厚铜层有助于快速传导热量，减少热积累。


• 应用场景：高功率电子器件、微波器件等需要高效散热和大电流承载能力的领域。


3. 光刻与蚀刻技术

• 光刻工艺：用于定义芯片上的金属线图案。相比传统的丝网印刷方法，光刻技术可以实现更精细的线宽（约50μm）和更高的线直度。


• 蚀刻工艺：湿法蚀刻或干法蚀刻用于去除不需要的铜层，形成所需的电路结构。


• 湿法蚀刻适合低纵横比（α<2）的结构。


• 干法蚀刻（如激光微加工）可实现高纵横比（α~20）的结构


4. 金属线与基板的附着力

• 附着力增强：DBC基板的铜层与陶瓷基板之间具有极高的附着力，即使在厚铜层的情况下也能保持良好的粘附性能。


• 实际效果：这种高附着力使得DBC基板在后续加工过程中不易出现分层或剥落现象，从而提高了器件的可靠性和寿命。


5. 绝缘层与封装技术

• 绝缘性能：陶瓷基板本身具有优良的电气绝缘性能，能够在高温环境下长期工作（>1000小时）。


• 封装技术：DBC基板常与其他封装技术结合使用，例如倒装芯片焊接（Flip-chip）、金锡共晶焊接等，以实现高效的电气连接和热管理。
