材料科普 | 纳米陶瓷材料Nanostructured ceramic

纳米陶瓷粉体是介于固体与分子之间的具有纳米数量级（0.1～100nm）尺寸的亚稳态中间物质。随着粉体的超细化，其表面电子结构和晶体结构发生变化，产生了块状材料所不具有的特殊的效应。

具体地说纳米粉体材料具有以下的优良性能：极小的粒径、大的比表面积和高的化学性能，可以显著降低材料的烧结温度、节能能源；使陶瓷材料的组成结构致密化、均匀化，改善陶瓷材料的性能，提高其使用可靠性；可以从纳米材料的结构层次（l～100nm）上控制材料的成分和结构，有利于充分发挥陶瓷材料的潜在性能。

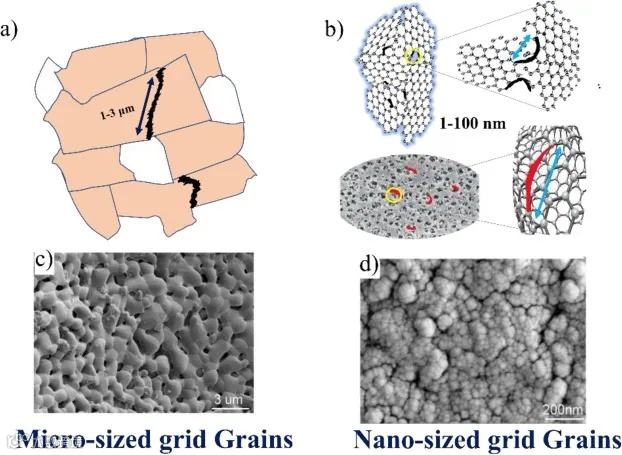

另外，由于陶瓷粉料的颗粒大小决定了陶瓷材料的微观结构和宏观性能。如果粉料的颗粒堆积均匀，烧成收缩一致且晶粒均匀长大，那么颗粒越小产生的缺陷越小，所制备的材料的强度就相应越高，这就可能出现一些大颗粒材料所不具备的独特性能。

纳米陶瓷的制备工艺主要包括纳米粉体的制备、成型和烧结。世界上对纳米陶瓷粉体的制备方法多种多样，但应用较广且方法较成熟的主要有气相合成和凝聚相合成2种，再加上一些其它方法。

气相合成：主要有气相高温裂解法、喷雾转化法和化学气相合成法，这些方法较具实用性。化学气相合成法可以认为是惰性气体凝聚法的一种变型，它既可制备纳米非氧化物粉体，也可制备纳米氧化物粉体。这种合成法增强了低温下的可烧结性，并且有相对高的纯净性和高的表面及晶粒边界纯度。原料的坩埚中经加热直接蒸发成气态，以产生悬浮微粒和或烟雾状原子团。原子团的平均粒径可通过改变蒸发速率以及蒸发室内的惰性气体的压强来控制，粒径可小至3～4nm，是制备纳米陶瓷最有希望的途径之一。

凝聚相合成（溶胶一凝胶法）：是指在水溶液中加入有机配体与金属离子形成配合物，通过控制PH值、反应温度等条件让其水解、聚合，经溶胶→凝胶而形成一种空间骨架结构，再脱水焙烧得到目的产物的一种方法。此法在制备复合氧化物纳米陶瓷材料时具有很大的优越性。凝聚相合成已被用于生产小于10nm的SiO2、Al2O3和TiO2纳米团。

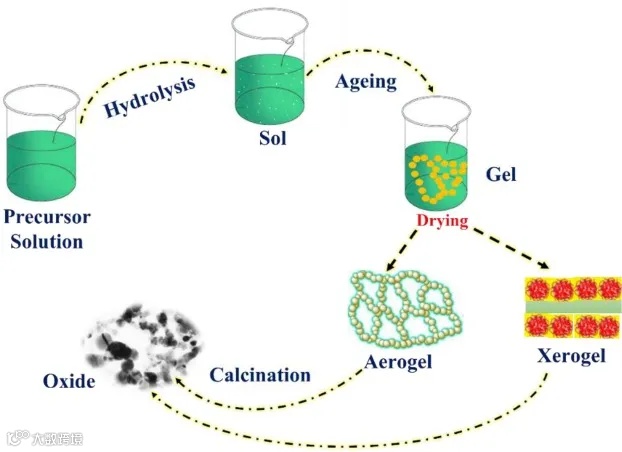

图 氧化物纳米陶瓷的溶胶-凝胶法合成途径

从纳米粉体制成块状纳米陶瓷材料，就是通过某种工艺过程，除去孔隙，以形成致密的块状纳米陶瓷材料，而在致密化的过程中，又保持了纳米晶的特性。方法有：

（1）沉降法：如在固体衬底上沉降。

（2）原位凝固法：在反应室内设置一个充液氮的冷却管，纳米团冷凝于外管壁，然后用刮板刮下，直接经漏斗送入压缩器，压缩成一定形状的块状纳米陶瓷材料。

（3）烧结或热压法：烧结温度提高，增加了物质扩散率，也就增加了孔隙消除的速率，但在烧结温度下，纳米颗粒以较快的速率粗化，制成块状纳米陶瓷材料 [1]。

纳米陶瓷的特性主要在于力学性能方面，包括纳米陶瓷材料的硬度，断裂韧度和低温延展性等。纳米级陶瓷复合材料的力学性能，特别是在高温下使硬度、强度得以较大的提高。有关研究表明，纳米陶瓷具有在较低温度下烧结就能达到致密化的优越性，而且纳米陶瓷出现将有助于解决陶瓷的强化和增韧问题。

在室温压缩时，纳米颗粒已有很好的结合，高于500℃很快致密化，而晶粒大小只有稍许的增加，所得的硬度和断裂韧度值更好，而烧结温度却要比工程陶瓷低400～600℃，且烧结不需要任何的添加剂。其硬度和断裂韧度随烧结温度的增加（即孔隙度的降低）而增加，故低温烧结能获得好的力学性能。

通常，硬化处理使材料变脆，造成断裂韧度的降低，而就纳米晶而言，硬化和韧化由孔隙的消除来形成，这样就增加了材料的整体强度。因此，如果陶瓷材料以纳米晶的形式出现，可观察到通常为脆性的陶瓷可变成延展性的，在室温下就允许有大的弹性形变。

纳米陶瓷的应用

「CERADIR™先进陶瓷在线」——先进陶瓷行业垂直化服务平台，致力于为用户提供一站式 B2B 解决方案，专业服务全球先进陶瓷供应链上下游工厂、贸易商、服务商而自主开发的B2B行业平台，吸引全球供应商和采购商入驻。
