一文读懂PZT压电陶瓷

     钛酸锆酸铅（PZT）因其具备高数值的压电系数以及强大的多元适配能力，已然成为合成压电材料领域的关键力量。作为当下应用范畴最为广泛、研究深度最深的压电陶瓷，它凭借卓越的压电性能、介电性能以及机电性能，为医学成像设备、工业自动化装置、消费电子产品、航空航天器械等众多领域的高性能设备提供了坚实支撑。甚至在可穿戴设备、能量收集等新兴领域，也占据着举足轻重的地位。本文将围绕这一核心材料展开，深入探究其制造工艺，梳理其关键材料特性，并剖析它为何至今仍是压电陶瓷领域的主导之选。

PZT的构成成分

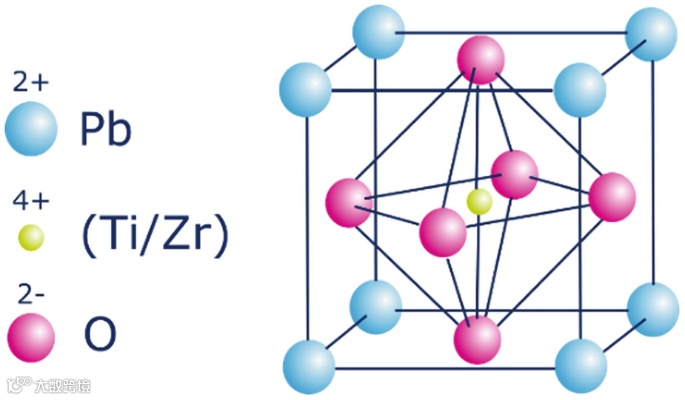

     PZT属于固溶体范畴，主要由两种关键成分构成，即锆酸铅（PbZrO₃）与钛酸铅（PbTiO₃）。其化学成分通常以Pb（ZrₓTi₁₋ₓ）O₃来表示，其中x的数值决定了晶格结构中锆与钛的比例关系。这一比例对于材料最终呈现出的特性起着决定性作用。

       PZT之所以具备强大的多功能性，源于其能够展现出铁电特性与压电特性，而这两种特性的呈现与否，取决于晶体结构的排列方式以及加工手段。通过掺入少量被称为掺杂剂的额外元素，例如镧、铌或者锰等，PZT的性能能够得到进一步强化。这些掺杂剂都是经过精心筛选的，目的在于优化其电气行为表现、降低老化效应，或者提升机械稳健性。举例来说，掺镧的PZT（PLZT），由于具备提高的透明度以及增强的介电稳定性，常常被应用于光学和显示技术领域。

PZT的材料特性

PZT融合了独特的电学、力学以及热学特性，这使得它在压电应用领域表现极为出色。以下便是它的一些核心优势：

高数值的压电系数（d₃₃）：能够提供极为出色的灵敏度，因而成为传感器类设备的理想之选。

强机电耦合（kᵗ, k₃₃）：可确保高效的能量转换过程。

高介电常数：在电场作用下，能够实现显著的电荷累积。

可调节的居里温度：允许其在工作温度升高的环境中稳定使用。

可靠的频率响应：在谐振应用场景中，能够保持稳定的性能表现。

提供软质和硬质类型：可分别适用于对高灵敏度有要求或者对高功率有需求的情况。

     与石英或者钛酸钡等其他压电材料相比，PZT在性能和可调性方面都更为优越，这也使得它成为大多数商业和工业压电器件的首选材料。

PZT的制造工艺

PZT陶瓷的生产过程包含多个需要精确控制的步骤，以此确保材料质量和性能的一致性。具体流程如下：

粉末制备：将PbO、ZrO₂、TiO₂等高纯度的原料，按照精确的比例进行混合。

煅烧：把粉末混合物加热至高温状态（大约800 - 900°C），以此引发固态反应，从而形成PZT钙钛矿相。

球磨：通过球磨操作减小粒径，提升材料的均匀性，同时促进后续的成型步骤。

成型：运用干压成型、带铸成型、注塑成型或者挤出成型等方法，将粉末加工成所需的几何形状。

粘合剂烧毁和烧结：首先将成型体加热，去除其中含有的有机粘合剂，然后在1200 - 1300°C的高温下进行烧结，使陶瓷达到致密状态，消除孔隙率。

电极应用：在陶瓷表面施加银、金或者镍电极，以实现电气连接。

极化：在高温环境下，使陶瓷暴露于强直流电场（大约2 - 3 kV/mm）中，促使电偶极子对齐，进而实现压电特性。

PZT的属性特点

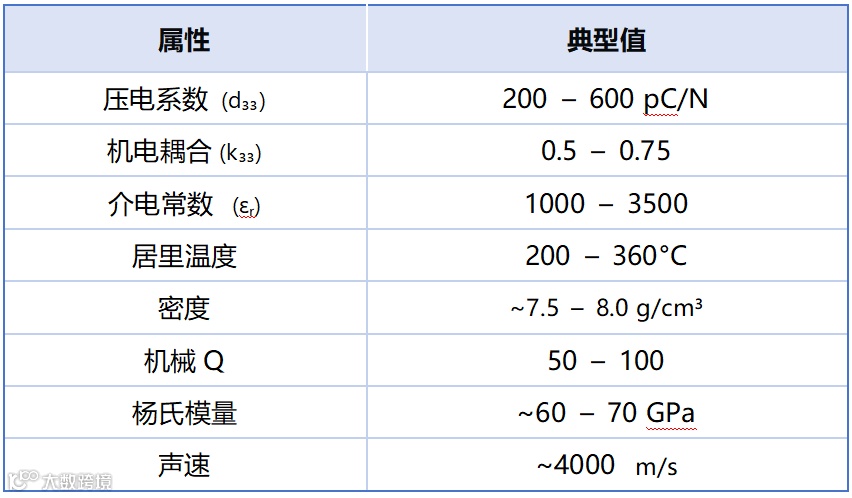

以下是PZT陶瓷典型的物理和电气性能总结：

       除了这些基本的性能规格之外，还可以针对特定应用场景的变体进行优化，以实现低老化率、高机械强度或者最小温度漂移等特性。例如，某些PZT配方经过专门定制，能够实现最小介电损耗，适用于高精度传感器；而另一些则通过掺杂处理，能够在高电场环境下稳定工作，避免发生击穿现象。

PZT受欢迎的原因

PZT之所以能够在压电材料领域持续占据主导地位，主要有以下几个关键因素：

经过现场验证的可靠性：经过数十年在现实条件下的使用，其稳定性和有效性得到了充分验证。

高性能成本比：在不显著增加制造成本的前提下，能够提供卓越的功能特性。

广泛的成分灵活性：可以根据具体需求定制传感、驱动或者能量转换等功能。

多种形态选择：能够制造出环形、管状、圆盘状、板状、棒状、空心球体以及复杂的定制几何形状。

规模化生产能力：可以灵活满足小批量和大批量生产的不同需求。

卓越的集成性：能够轻松与电子元件、封装技术以及嵌入式系统协同工作。

       由供应商、研究人员以及设备制造商共同构成的活跃全球生态系统，进一步维持了PZT的受欢迎程度，他们不断推动基于PZT的技术向前发展。

PZT陶瓷的应用领域

PZT出色的多功能性，使其能够成为众多应用领域的基础材料：

医疗设备：用于诊断超声探头、治疗换能器、压电洁牙器以及药物输送微型泵等。

工业系统：应用于精密执行器、超声波清洗机、测厚仪、无损检测探头和加速度计等。

消费类电子产品：涵盖智能手机触觉、喷墨打印机头、麦克风、压电蜂鸣器和振动传感器等。

航空航天和国防：用于声纳系统、嵌入式健康监测智能结构、陀螺仪和导弹制导组件等。

美容与个人护理：包括超声波美容仪、护肤品雾化器、具有精确振动控制的按摩头等。

能量收集：应用于物联网应用自供电无线传感器、可穿戴电子设备以及结构振动能量回收器等。

结语

       压电陶瓷（PZT）依旧是现代压电技术的核心支柱。凭借其无与伦比的多功能性、可调节的性能以及久经考验的可靠性，它持续推动着各个行业的创新发展。无论是开发新型的超声探头、传感器阵列、触觉系统还是能量收集器，PZT陶瓷都能够提供强大且经济高效的解决方案。其持续受到欢迎，不仅源于其在历史上的主导地位，更在于面对新技术挑战时始终保持的强大适应性。随着生物医学可穿戴设备、结构健康监测和精密机器人等新兴领域不断突破性能边界，PZT的适应能力显得尤为关键。即便研究人员正在积极探索新一代压电材料，但PZT所积累的丰富知识储备、成熟的基础设施以及经过实地验证的耐久性，使其在短期内难以被其他材料所替代。其性能与可制造性的完美融合，确保了在未来多年内，它仍将是众多领域的首选材料。
