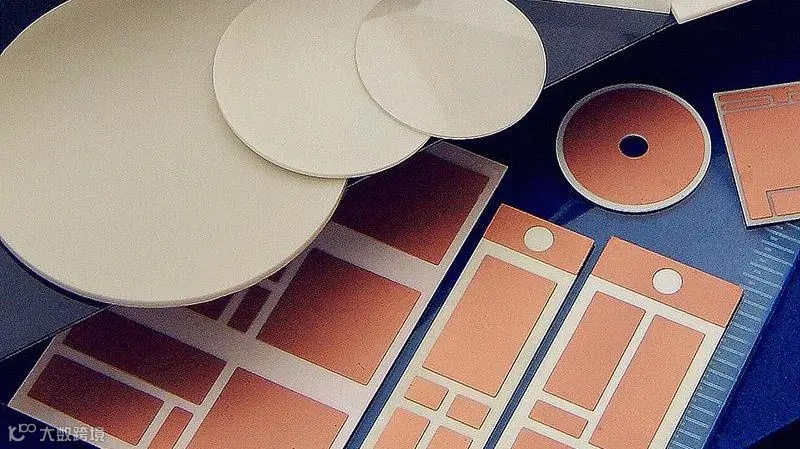

氮化铝陶瓷基板；图源：中瓷电子官网
-

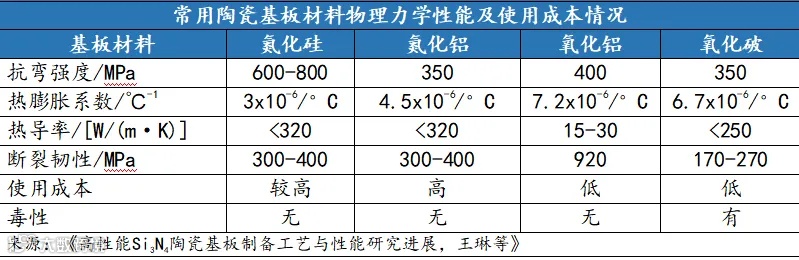

AlN的晶体结构：氮化铝属于六方晶系，其结构中铝原子与氮原子通过强共价键连接，形成致密的原子排列。这种结构不仅键能高，且晶格振动（声子）传播阻力小，热量得以高效传导。 -
Al₂O₃的局限性：氧化铝的晶体结构（α-Al₂O₃，刚玉结构）中，氧原子占据较大的空间，铝原子与氧原子间的离子键特性导致晶格振动散射严重，阻碍了热传导。
这一特性使氮化铝成为高功率半导体、5G基站和LED封装的首选散热基板。例如，氮化铝基板可将芯片结温降低30%以上，显著延长设备寿命。
氮化铝的介电常数（8.8）低于氧化铝（9.8），且在高温（>500℃）或高湿环境下，其绝缘电阻稳定性更优。这得益于其化学键的强共价性和低氧空位缺陷率。在航空航天、电动汽车电池模块等场景中，氮化铝可避免因局部放电引发的安全隐患。
氮化铝对熔融金属（如铝、铜）的耐腐蚀性远强于氧化铝，且在强辐射环境下（如核工业），其晶体结构更不易被破坏。例如，日本福岛核电站事故后，氮化铝被列为耐辐射材料的研究重点。
二、普及率不足30%：氮化铝技术与市场的双重困局
1、制备工艺：跨越实验室与量产间的“死亡之谷”
氮化铝的产业化之路，始于一场与物理极限的较量。其合成工艺需在1800℃以上的高温氮气环境中完成，铝粉纯度必须高于99.99%，任何细微的氧杂质（超过0.1%）都会引发AlON杂相的生成，如同在纯净的晶体中埋下“导热地雷”，使热导率骤降30%以上。

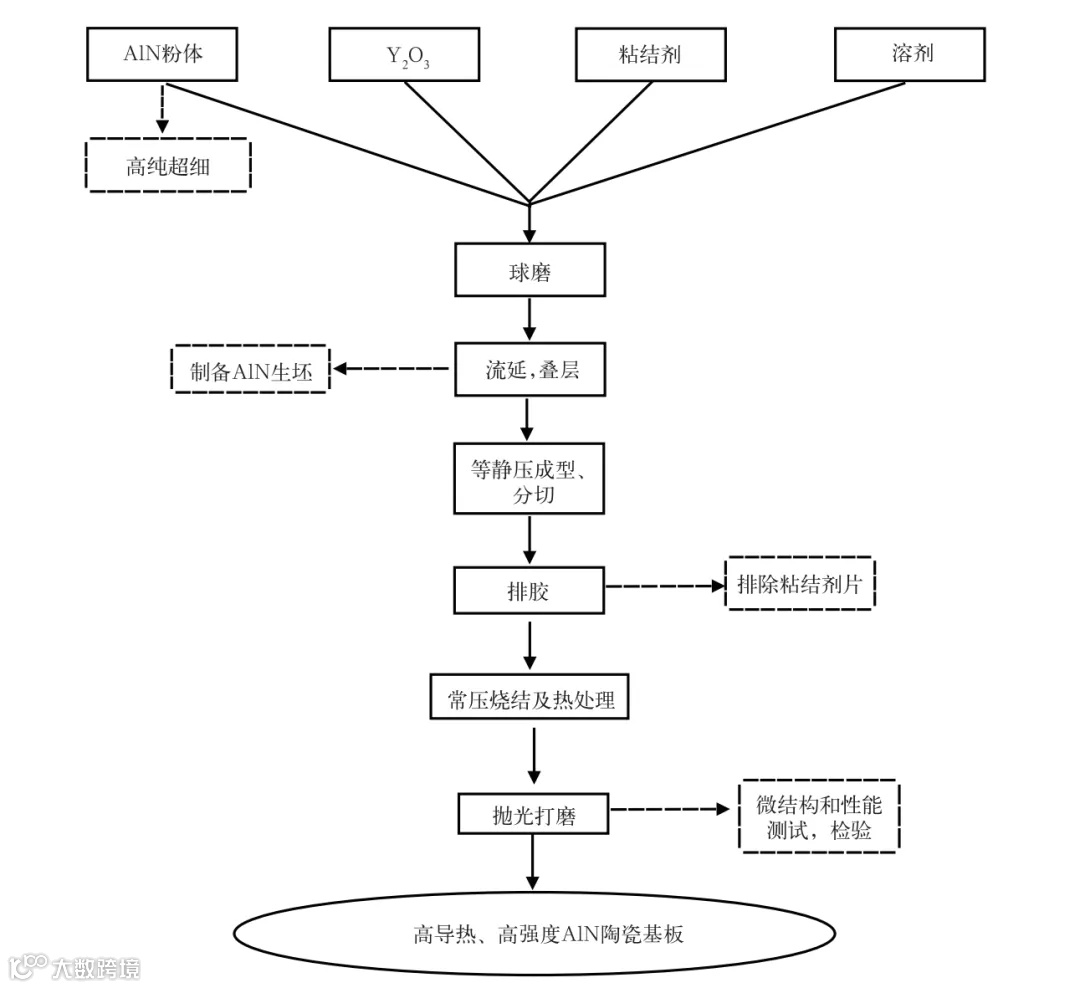

AlN 陶瓷流延和无压烧结工艺流程图
更棘手的是烧结环节——传统无压烧结难以实现致密化，若采用热等静压（HIP）技术，设备成本将飙升；若添加Y₂O₃等烧结助剂，虽能降低温度，却会在材料内部形成第二相颗粒，阻碍声子传递的流畅性。
2、供应链断层：被垄断的原料与“卡脖子”的加工
氮化铝的困境不仅限于技术，更延伸至产业链的每个环节。在原料端，高纯度氮化铝粉体的生产长期被日本德山（Tokuyama）、美国Surmet等企业垄断。进口粉体价格高达200-300美元/公斤，而国产粉体因量产工艺不稳定，难以突破纯度与粒径分布的技术门槛。相比之下，氧化铝粉体价格仅为5-10美元/公斤，如同巨象与蚂蚁的重量级差异。
3、应用端困局：惯性思维与标准的双重枷锁
即便技术可行，市场认知的滞后仍在拖累氮化铝的普及。工程师群体中普遍存在“设计惯性”——在IGBT模块封装领域，改用氮化铝基板意味着散热结构需重新设计验证，研发周期可能延长6-12个月。某半导体企业技术总监透露：“客户宁愿接受氧化铝基板的温升风险，也不愿为新材料调整生产线。”
更深层的阻力来自标准体系的缺失。氮化铝尚未形成统一的行业测试规范，企业不得不自建评价体系。一家第三方检测机构的数据显示，针对同一批氮化铝基板，不同厂商的热导率测试结果差异可达15%，这种不确定性进一步抬高了市场导入成本。
三、破局之道：技术迭代与市场需求的共振
1. 技术突破：国产化与工艺优化
粉体制备：碳热还原法的国产化突围
传统氮化铝粉体的主流制备工艺（如直接氮化法）依赖高纯度铝粉和严苛的反应条件，而日本德山等企业长期垄断了粒径分布均匀的高端粉体市场。国内科研机构开发的碳热还原法，以氧化铝和碳黑为原料，在1600℃氮气中实现铝的还原与氮化一步完成。这一工艺不仅原料成本降低60%，还将粉体单价从进口的200-300美元/公斤压缩至80美元以下。更关键的是，通过调控碳铝比和反应温度，可制备出粒径0.5-1.5μm的亚微米级粉体，满足高端基板对原料一致性的严苛要求。
氮化铝的致密化烧结原本需要1800℃以上的高温，能耗占生产成本的35%。中科院上海硅酸盐研究所的团队通过纳米钇铝石榴石（YAG）包覆改性技术，在粉体表面形成活性层，将烧结温度降至1480℃。这一技术不仅降低能耗30%，还减少了烧结助剂Y₂O₃的添加量（从5wt%降至2wt%），避免第二相（如YAlO₃）对热导率的损害。目前，采用该技术的氮化铝基板热导率已稳定在190W/(m·K)以上，接近理论极限值。
2. 新兴需求：5G与第三代半导体的“东风”
随着碳化硅（SiC）和氮化镓（GaN）器件的普及，芯片结温突破200℃，传统氧化铝基板已接近性能极限。2023年全球氮化铝基板市场规模预计达12亿美元，年复合增长率达15%。在车载雷达、数据中心光模块等高端领域，氮化铝正加速渗透。
3. 政策引导：材料国产化战略的推动
中国“十四五”新材料规划将氮化铝列为电子陶瓷领域的重点突破方向，多家企业获政府补贴建设产线。预计2025年国产氮化铝粉体自给率将提升至50%以上。
