在1000°C以上的炙热环境中，钢铁会熔化，我们熟悉的塑料、尼龙等传统高分子材料会瞬间化为灰烬。什么样的材料才能在这种环境下“幸存”？
答案是陶瓷（如碳化硅、氮化硅）。它们坚硬、耐磨、极耐高温，是航空航天、发动机等领域不可或缺的关键材料。然而，传统陶瓷有一个致命的弱点：脆性大，而且极难加工。不可能像加工普通塑料那样，随意将陶瓷粉末塑造成复杂精密的产品。
如果有一种材料，它在加工时像“塑料”一样柔软可塑，在使用时又像“陶瓷”一样坚硬耐高温，那将是材料科学的重大突破。科学家们将目光投向了特殊的高分子——陶瓷先驱体高分子 (Preceramic Polymer)。
01

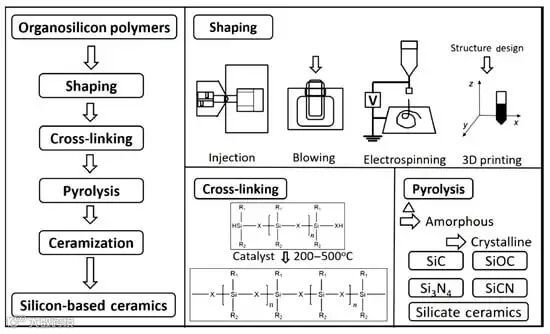

相比于传统陶瓷（如Si₃N₄、SiC）在脆性与加工难度上的限制其复杂结构成型。科学家们通过先驱体转化法，利用高分子可加工性（如流变响应与链缠结）进行纺丝成型，随后通过交联与热解实现有机-无机转化。该过程的核心在于高分子物理的多尺度调控：粘弹性平衡驱动分子取向，网络形成锁定形态，热应力弛豫抑制缺陷，形成耐极端环境的陶瓷纤维。
其中的一种陶瓷先驱体高分子--聚硅氮烷，是一种主链由硅(Si)和氮(N)原子交替构成的高分子，其结构中含有机侧基。这种“无机骨架 + 有机侧基”的独特结构，赋予了它神奇的双重特性：它的“芯”是无机陶瓷的“胚子”，但它的“外表”却表现出典型的高分子特性。在常温下，它可以是粘稠的液体或可熔化的固体，并且能溶解在特定溶剂中。正是这种高分子特性，即可加工性，使得我们能够用“加工高分子”的思路，去制造传统上难以成型的高性能陶瓷纤维。

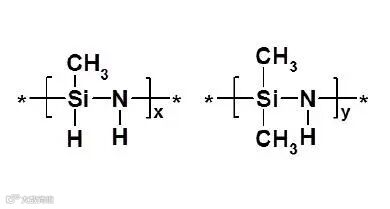

图1 聚硅氮烷化学结构式

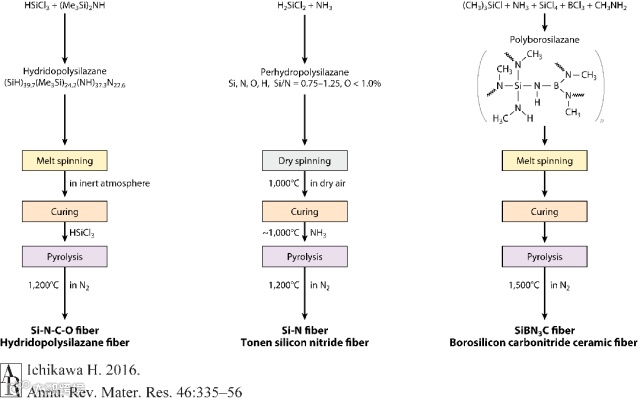

图2 聚硅氮烷衍生的陶瓷纤维
02
03
然而，我们得到的“生丝”现在还只是一个普通的高分子，如果直接将其放入高温炉，它会熔化、粘连成一团。为了让其在后续的超高温处理中保持纤细的形状，我们必须对它进行“定型”处理，使其不熔化。解决这个问题的过程就是交联 (Crosslinking)。通过在特定气氛中加热或用电子束辐照等方式，我们在原本独立的、线性的高分子链之间建立起化学键，将其“缝合”成一个三维的体型网络结构。这个交联过程使得高分子链失去了独立运动的能力，材料从一个热塑性高分子（可熔）转变为一个热固性高分子（不熔）。只有经过充分交联的“熟丝” (Cured Fiber)，才获得了抵抗高温熔融的能力。

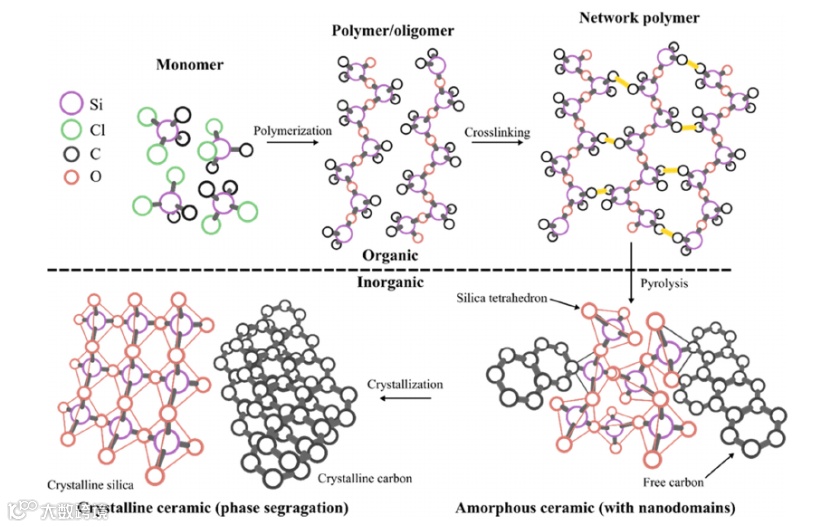

图3 陶瓷前驱体聚合物的成型发生的交联过程
Hauser等采用 UV-固化方式对聚硅氮烷前驱体进行交联处理，监测其反应转化与陶瓷产率。透过高分子物理视角，交联过程即是将原本可流动的链段网络转变为拓扑锁定的热固性网状体：链段运动被限制、玻璃化温度上移、自由体积减小，从而在高温热解阶段保持纤维形貌不熔化。换句话说，这一步骤是把“柔软可动的高分子体系”转化为“稳定不可流动的初态结构”，为热解耐形变打下基础。

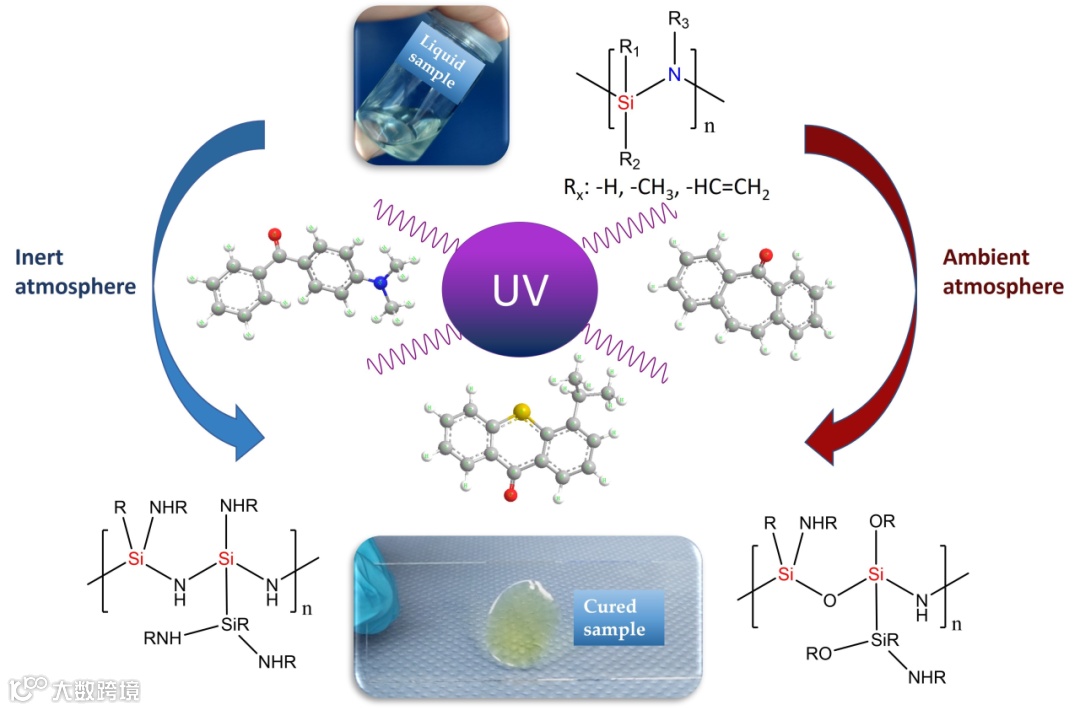

图4 UV固化方式示意图
04
定型完成后，我们便可以进行最后、也是最关键的一步——热解 (Pyrolysis)。我们将“熟
丝”放入一个惰性气氛（如氮气或氩气）的高温炉中，升温至1000°C甚至1500°C以上。在如此高温下，聚硅氮烷的有机侧基会发生化学键断裂，以甲烷、氢气等小分子气体的形式“跑”出，而剩下的Si-N骨架则发生重组和致密化。这是一个从高分子向无机材料转变的复杂过程。最终，经过陶瓷化，高分子纤维彻底转变为一根完全无机的、由无定形态Si-C-N（或Si₃N₄）组成的陶瓷纤维。它，终于“点聚成瓷”，拥有了耐千度高温的“超级能力”。
Günthner的研究中系统记录了多种前驱体纤维经历热解过程，其体积收缩、质量损失与机械性能演变。从高分子物理角度来看，热解不仅是化学转变，更是一场网络重构与扩散/松弛竞赛：交联网络中的自由体积与链段松弛能力决定小分子产物能否及时扩散，控制不了时就产生孔隙与裂纹；同时，纤维初始取向与网络拓扑决定热解后骨架的致密化和形状保持。也就是说，热解成功取决于“链的状态+网络结构+扩散通道”三者协同。
图5 热解流程及示意图
05
尽管这个“变身”过程令人惊叹，但它并非完美无缺，其中蕴含着复杂的高分子物理难题。核心问题是巨大的体积收缩。在热解过程中，大量有机小分子“跑掉”，必然导致纤维体积大幅收缩，通常可达30%-40%。这种剧烈收缩会在纤维内部产生巨大的应力，极易形成微裂纹和孔隙，严重削弱最终陶瓷纤维的强度。针对这一挑战，研究人员正从两方面努力：一方面，从化学角度设计新的高分子结构，提高其陶瓷产率，从源头上减少收缩；另一方面，从高分子物理加工角度出发，在纺丝前加入纳米填料（如SiC纳米粉），利用纳米颗粒作为内部“骨架”，在热解时“撑住”纤维结构，从而抑制收缩和缺陷的产生。
总而言之，从“聚合物”到“陶瓷”的转变，不仅是材料科学的奇迹，更是高分子物理学思想的极致应用。聚硅氮烷的“变身”之旅，让我们看到高分子不再仅仅是塑料或橡胶的代名词。通过精准控制流变性完成纤维成型，通过交联技术锁定分子网络对抗高温，再通过对热收缩这一物理难题的不断优化，高分子科学家们正在将柔性与刚性、可塑性与耐热性完美地统一起来。聚硅氮烷陶瓷纤维不仅为航空航天提供了轻质耐热的解决方案，更昭示着高分子先驱体转化法在先进材料制造中的巨大潜力。这充分说明，深刻理解高分子的物理行为，才是我们面向未来、设计新一代尖端材料的制胜之道。
参考文献：
[1]Guo A., Rose M., Modesti M., Liu J., Colombo P.Hierarchically structured polymer-derived ceramic fibers by electrospinning and catalyst-assisted pyrolysis[J]. J. Eur. Ceram. Soc.,2014,34(2):549-554..
[2]Qazzazie-Hauser A., Honnef K., Hanemann T.Crosslinking Behavior of UV-Cured Polyorganosilazane as Polymer-Derived Ceramic Precursor in Ambient and Nitrogen Atmosphere[J]. Polymers, 2021, 13(15): 2424. .
[3]Günthner M.,Wang K.,Bordia R. K. Conversion behaviour and resulting mechanical properties of polymer-derived ceramic fibres: effect of precursor system and pyrolysis parameters[J]. J. Eur. Ceram. Soc., 2012, 32(2).
[4]Wen Q., Qu F., Yu Z., Graczyk-Zajac M., Xiang X., Riedel R. Si-based polymer-derived ceramics for energy conversion and storage: review[J]. J. Adv. Ceram., 2022, 11(2):197-246. DOI:10.1007/s40145-021-0562-2.
[5]Kim S, Biju C, Karunarathna MS, Grimes NY, Hmeidat NS, Reyes-Zacarias J, Agarwal S, Rahman MA, Gilmer DB, Compton BG, Bullock SE, Saito T, Cramer CL. Tuning crosslinking of hybrid preceramic polymers in vat photopolymerization toward controlled ceramic yields[J]. Chemical Engineering Journal, 2024, 499: 156585. DOI:10.1016/j.cej.2024.156585.
[6]Ren Z, Mujib SB, Singh G. High-Temperature Properties and Applications of Si-Based Polymer-Derived Ceramics:A Review[J]. Materials,2021,14(3):614.DOI:10.3390/ma14030614.
[7]Xia A, Yin J, Chen X, Liu X, Huang Z. Polymer-Derived Si-Based Ceramics: Recent Developments and Perspectives[J]. Crystals, 2020, 10(9): 824. DOI:10.3390/cryst10090824.
[8]IchikawaH.Polymer-Derived Ceramic Fibers[J]. Annual Review of Materials Research, 2016, 46: 335-356. doi:10.1146/annurev-matsci-070115-032127.
编辑 | 郭慕炎
校对 | 陈程锦，戴若愚，刘家豪，朱皓烨，蔡悦玘
ABOUT CERADIR
「CERADIR™先进陶瓷在线」——先进陶瓷行业垂直化服务平台，致力于为用户提供一站式 B2B 解决方案，专业服务全球先进陶瓷供应链上下游工厂、贸易商、服务商而自主开发的B2B行业平台，吸引全球供应商和采购商入驻。
