课题目标：
一、研究慧正工作流引擎与开发平台在微服务下的可行性；
二、研究慧正工作流引擎单服务单流程的可行性（单服务单流程：一个微服务仅运行一条流程，其他流程在其他服务运行）。
课题内容：

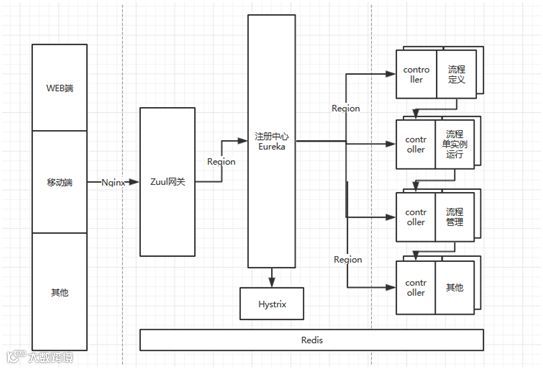

（一）系统部署架构
慧正工作流引擎微服务系统部署架构统一使用springcloud 框架进行研发，以下为慧正工作流引擎基于spring cloud的选型的架构方案。
用户端
慧正工作流引擎使用完全的前后端分离，后端服务仅统一提供rest方式，前端无论是web端，移动端或其他服务均统一面向rest服务，即所有用户端请求均为一致的。
Nginx负载均衡、静态服务器
通过nginx服务器进行系统的反向代理，负载均衡；
通过nginx服务器支持https协议；
若有静态文件，静态化的页面，可直接通过nginx进行实现。
SpringBoot
Springboot提供了更好的解决方案，如服务器内嵌，统一配置文件，多环境配置，声明式开发等。
每个微服务均为一个springboot项目。每个springboot都有单独的内嵌服务器，可单独运行，每个springboot服务可进行单机、集群扩展。
所有的springboot项目过程整合后即成为慧正工作流引擎。
每个springboot服务有自己的服务id，即通过配置属性spring.application.name指定。服务id相同的服务被视为集群模式，服务id相同的慧正工作流引擎进行部署，即成为慧正工作流引擎的服务集群模式。
注册中心Eureka
Eureka 作为所有服务的注册中心，对所有服务进行管理，可通过此处的监控进行查看服务的状态与关系
Eureka 同时肩负服务发现的功能，即所有服务均需要注册到本服务上，且所有服务都向此服务索取需要的服务。不必关心具体的服务在什么地方，什么ip。
Eureka本身服务同时也是一个springboot服务，支持进行集群部署。
服务消费者、通信框架Feign
Feign是一个声明式的伪Http客户端，默认使用Ribbon，默认进行软负载均衡，Springcloud可使用Feign进行多个微服务间的通信。
Feign的负载均衡策略可通过配置com.netflix.loadbalancer.IRule 进行指定.
断路器Hystrix
在微服务中，整个慧正工作流引擎被拆分为多个小型的服务，多个服务之间通过rpc（本架构中通过Feign实现）进行调用，为了保证系统的高可用，在由于网络问题，或其他原因，导致下游项目不可用，此时会造成一定时间内的线程阻塞。而此时若有大量请求涌入，会导致线程被消耗殆尽，导致服务瘫痪，易造成雪崩效果。
断路器的作用是在下游服务不可用或无法承载时，打开备用电路，通过断路服务进行响应一个固定值。如抛出异常或返回null。
路由网关Zuul
在慧正工作流引擎中，被拆分的每个小型服务均可单独部署，单独完成其分内工作。即前端请求可以直接请求小型服务进行业务处理。
但在整个微服务系统中，由于小型服务众多，服务器，ip，端口众多，若全部单独调用，会增大耦合度，此时通过zuul路由网关进行服务分发，即所有的请求均请求到zuul服务上，由zuul进行统一的对请求进行分发。
同时zuul作为统一的网关。可直接进行权限，过滤等一系列的统一的操作。
（一）单服务单流程的解决方案
由以上分布式微服务架构可以看出，所有的请求均由Zuul网关服务进行分发。而流程流转仅需两个接口：
//打开流程
public String open(WorkParaBean workParaBean)
//提交流程
public String action(WorkParaBean workParaBean)
可在zuul网关服务中进行对这两个接口进行定制化。
示例代码：
@RestController
public class FlowSupportController {
@Autowired
private LoadBalancerClient loadBalancer;
@RequestMapping(value = "/open")
public String open(String id) {
ServiceInstance instance = loadBalancer.choose("flow-support-"
+ id);
if (instance == null) {
instance = loadBalancer.choose("flow-support");
}
FlowSupportClient computeService = Feign.builder().target(FlowSupportClient.class,
instance.getHost().toString());
return computeService.open();
}
}
具体思路：由zuul网关服务对这两个接口进行重写，
1.通过流程id对应服务id进行匹配，即单流程的单服务配置spring.application.name为flow-support-${flowId} （若需要单服务可以运行多个流程，可将flowId修改为group）
2.需要提供一个默认的流程流转服务，即当某流程无法发现自己对应的单服务时，可以有默认的服务进行运行。
3.其他流转机制全部交于Feign走微服务架构机制。
通过本课题的研究，将明确慧正工作流引擎单服务单流程的可行性，为探索慧正工作流引擎在超大并发情况下的性能优化方案提供支撑。
