回顾一下前面几期的BIM模拟安装的教学视频，我们已经了解DN65-DN125水管、DN150水管、丝杆多管组合、刚性多管组合以及风管的抗震支架的安装方法与安装步骤，为我们驻地的工程师提供了很大的帮助，有些细心的小伙伴就会发现还没有桥架的抗震支架安装方法，希望我们抓紧时间发布桥架抗震支架的安装视频。
本期将为大家介绍桥架侧向及纵向抗震支撑的抗震支架安装步骤及注意事项。

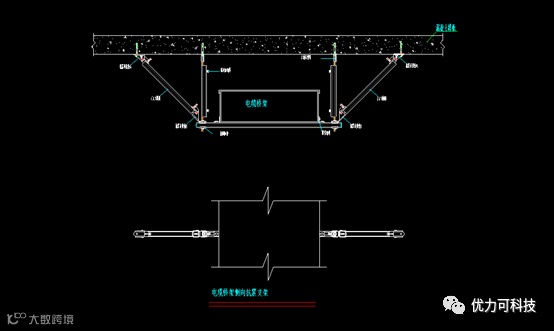

侧向抗震支架详图

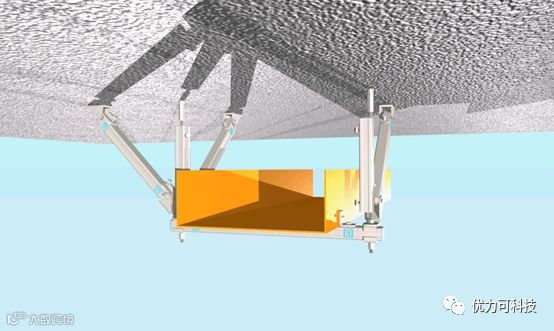

双向抗震支架详图
优力可版权所有：桥架侧向及纵向抗震支架BIM安装视频
桥架侧向及纵向抗震支撑支架安装时注意事项：

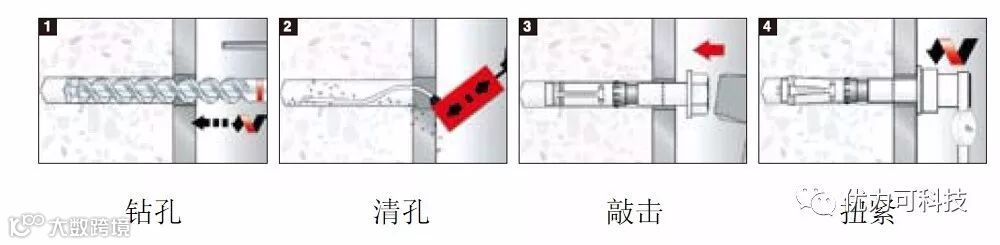

锚栓打孔时应注意深度与垂直度，以自切底锚栓M12x80mm为例，钻孔深度在≥85mm，应保证孔位与楼板垂直度在±3°。
安装长螺母连接丝杆和锚栓时，需留意长螺母下面增加一个螺母，避免长螺母在设备管道运作时产生的震动而导致滑落，以保证整体结构的稳定性。
主吊杆所用的加劲槽钢，槽钢上下两端部注意预留距离≤50mm，并且两斜纹加劲件之间距离≤450mm。
螺杆下端穿过横担用螺母紧固后应与螺杆端部预留5-10mm距离。
槽钢螺母放入槽钢时槽钢螺母长边垂直于槽钢，才能保证槽钢螺母齿牙和槽钢齿牙咬合在一起达到最大设计力值。
切割槽钢时注意防止槽钢变形，正确切法应从槽钢背面开始切割。
安装时需注意保护管件及其附属设备避免刮花或损坏。
现场临时材料堆积避免潮湿，低洼区域，做好防护设施以及远离火源，并立上材料标志牌。
