优力可科技 BIM安装教学视频【单管侧向及纵向抗震支架篇】

为了更高效、准确的实施现场的施工并保证安装质量，第三期视频将为大家呈现DN65-DN125、DN150水管侧向及纵向抗震支架安装步骤及注意事项。

——  谢谢观看，请勿盗链  ——

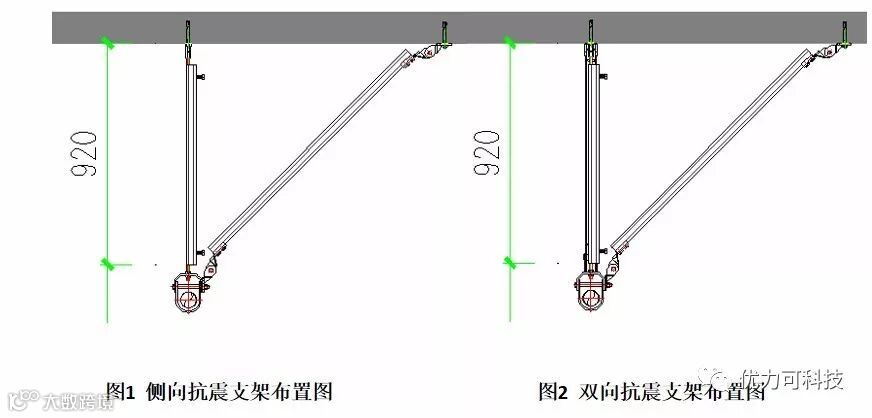

DN65-DN125侧向抗震支撑和纵向抗震支撑图例：

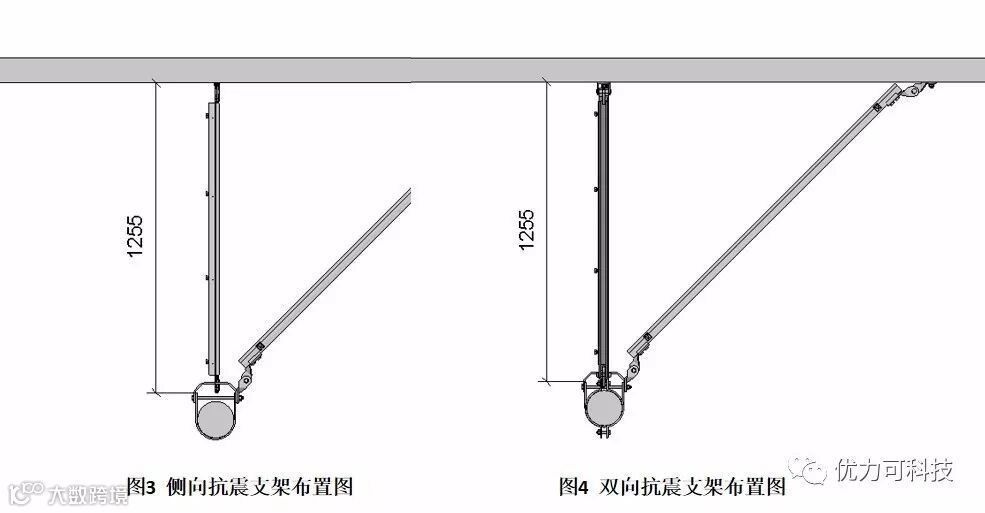

DN150侧向抗震支撑和纵向抗震支撑图例：

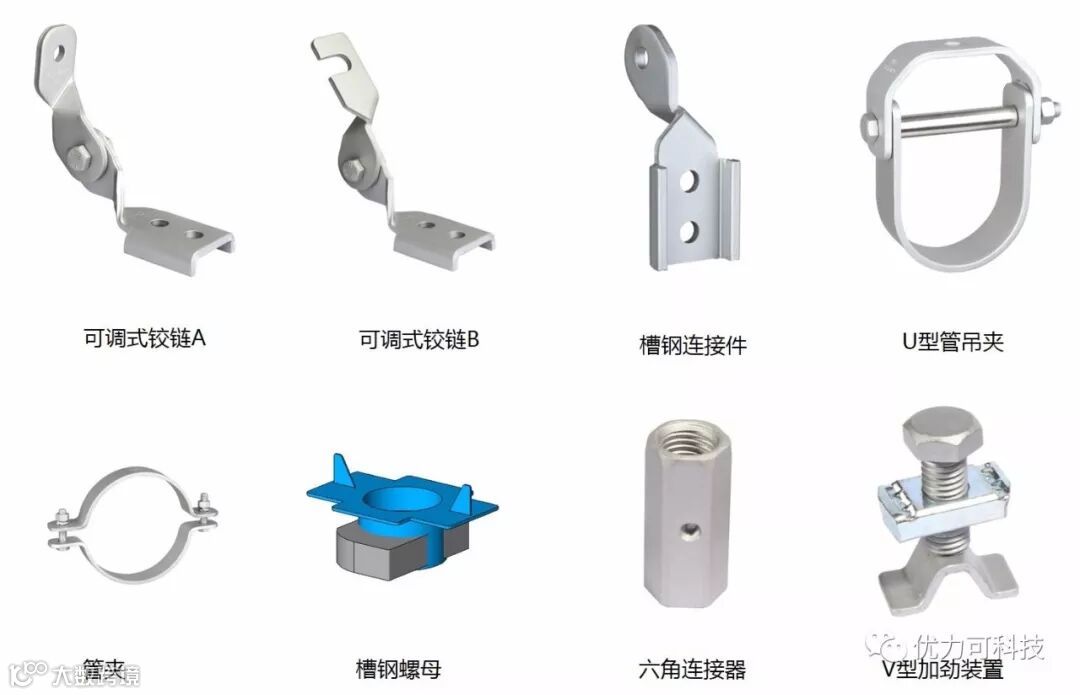

DN65-DN125侧向抗震支撑和纵向抗震支撑主要构件：

DN150侧向抗震支撑和纵向抗震支撑主要构件：

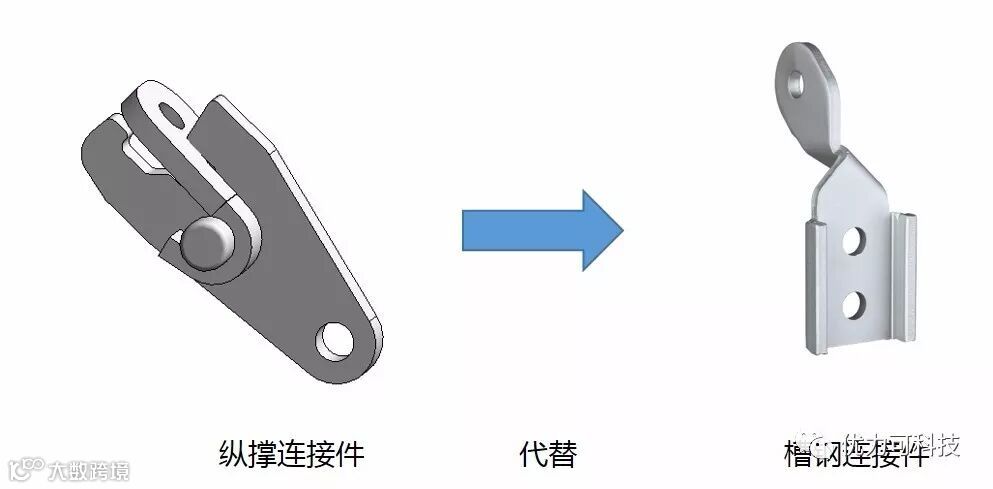

DN150侧向抗震支撑和纵向抗震支撑主要构件与DN65-DN125侧向抗震支撑和双向抗震支撑构件基本相同，部分替换产品如下：

以DN65-DN125侧向及纵向抗震支撑支架为例，安装时注意事项：

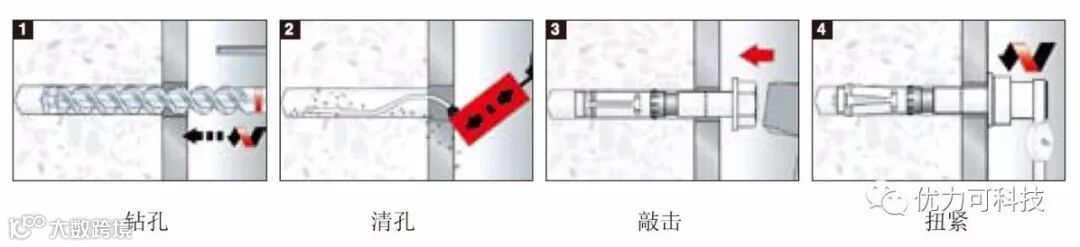

1. 锚栓打孔时应注意深度与垂直度，以自切底锚栓M12x80mm为例，钻孔深度在≥85mm，应保证孔位与楼板垂直度在±3°。
   安装步骤如下图：







2. 安装长螺母连接丝杆和锚栓时，需留意长螺母下面增加一个螺母，避免长螺母在设备管道运作时产生的震动而导致滑落，以保证整体结构的稳定性。

3. 主吊杆所用的加劲槽钢，槽钢上下两端部注意预留距离≤50mm，并且两加劲装置之间距离≤450mm。

4. 螺杆下端穿过横担用螺母紧固后应与螺杆端部预留5-10mm距离。

5. 抗震连接座A和抗震连接座B安装的时候必须将双头拧断螺栓拧断才能达到扭力要求，现场人员需和施工人员交接清楚，且需抽查安装好的抗震支架是否满足设计要求。

6. 侧向支撑连接的U型管吊夹与纵向支撑连接的管夹之间的距离需满足设计规范≤100MM。

7. 槽钢螺母放入槽钢时槽钢螺母长边垂直于槽钢，才能保证槽钢螺母齿牙和槽钢齿牙咬合在一起达到最大设计力值。

8. 切割槽钢时注意防止槽钢变形，正确切法应从槽钢背面开始切割。
