优技划 || 特殊倒锥形化学锚栓知识普及

一、特殊倒锥形化学锚栓与普通化学锚栓的区别

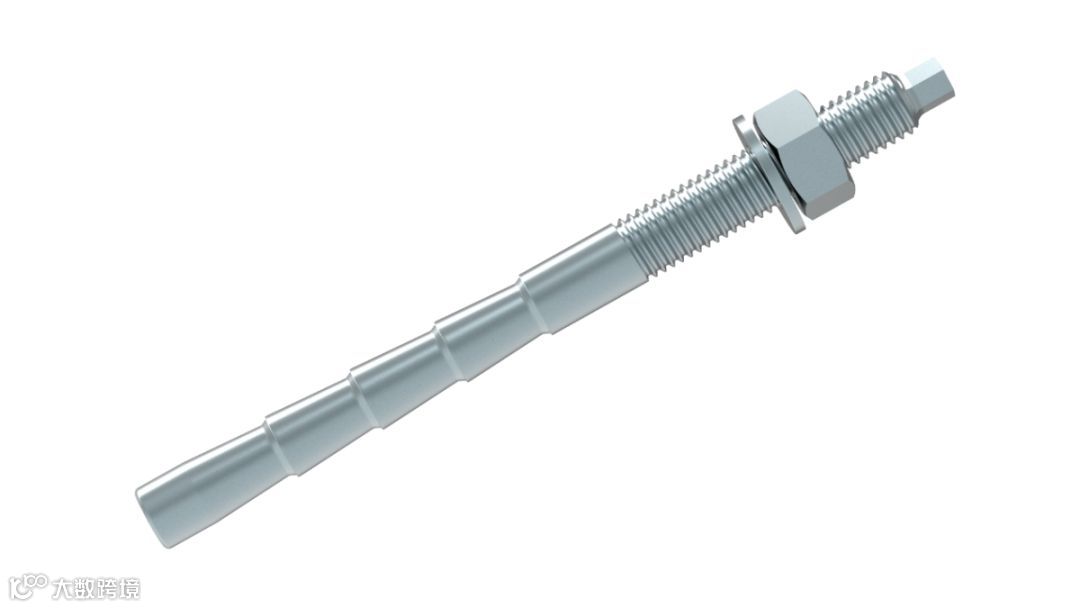

图①  特殊倒锥形化学锚栓

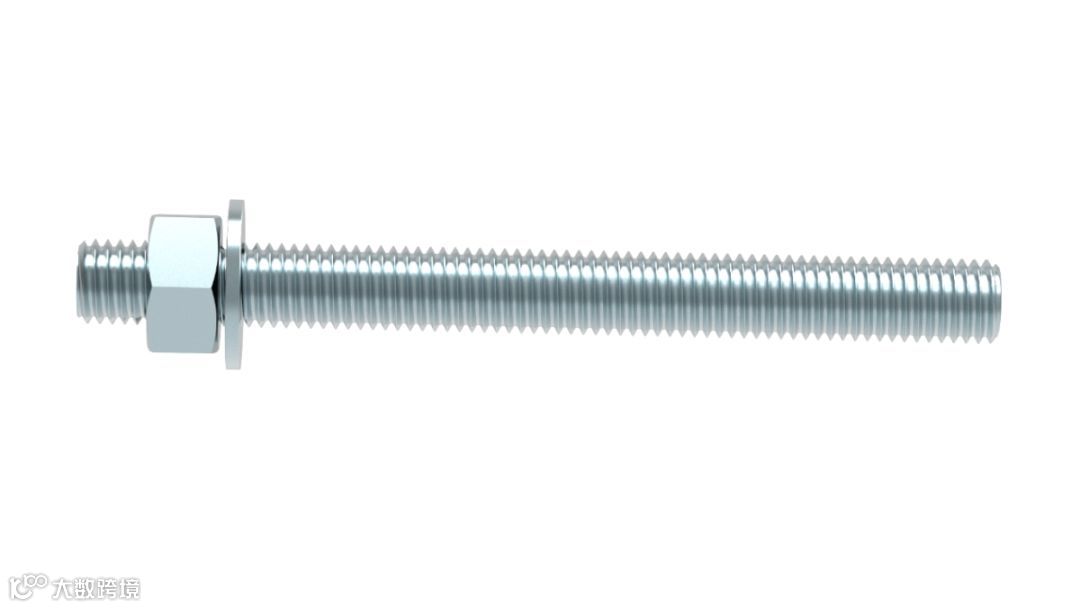

     图②  普通化学锚栓

2、使用的化学粘接剂不同

普通的化学锚栓的胶管主要是由石英砂和其中的流动液体组成，根据流动的液体化学成分，普通的化学锚栓主要可分为三种：不饱和胶管、乙烯基胶管、环氧型胶管，而我们今天重点介绍的特殊倒锥形化学锚栓，它所使用的化学粘接剂是注射式锚固胶，它是由合成树脂、填充材料及化学助剂组成的，具有锚固力强、耐腐蚀等特点。

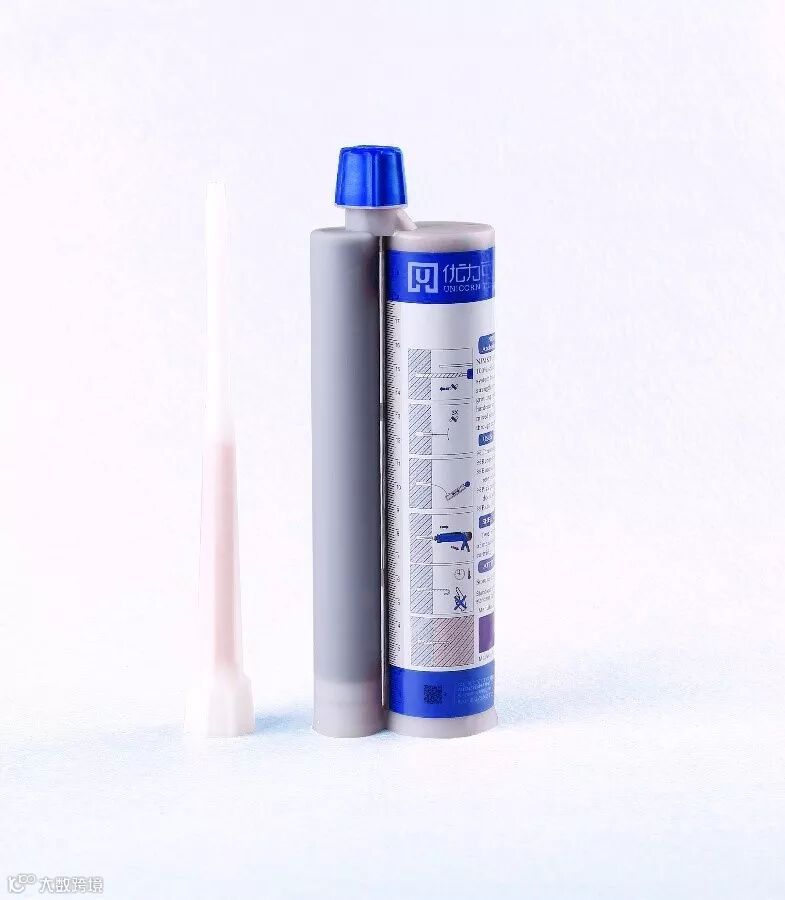

图③  特殊倒锥形锚栓锚固胶

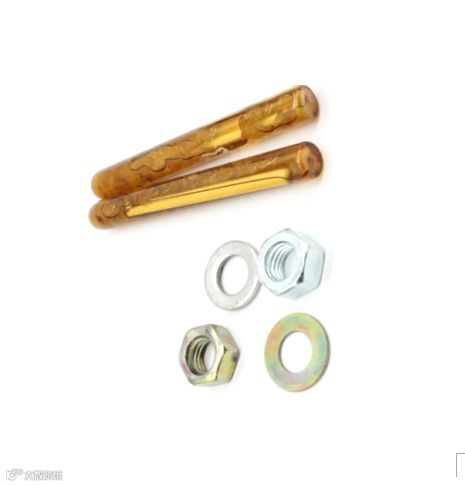

   图④  普通化学锚栓化学药剂

特殊倒锥形化学锚栓杆件与砼基孔内锚固胶粘接，固化后的胶层与倒锥形设计的锚栓杆件起到类似机械锚栓般的膨胀力，普通化学锚栓靠的是化学药剂将锚栓杆件与砼基材孔壁粘连的形式固定。

二、特殊倒锥形化学锚栓适用范围和性能要求

1、锚固性能

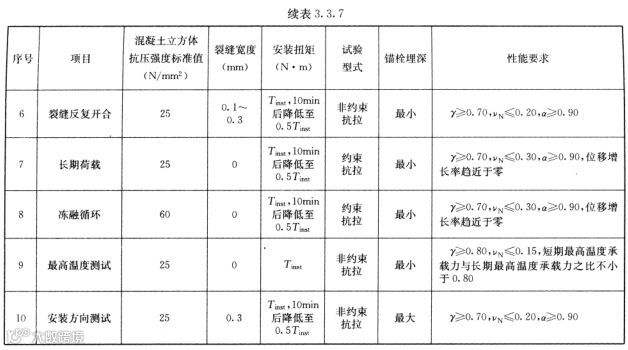

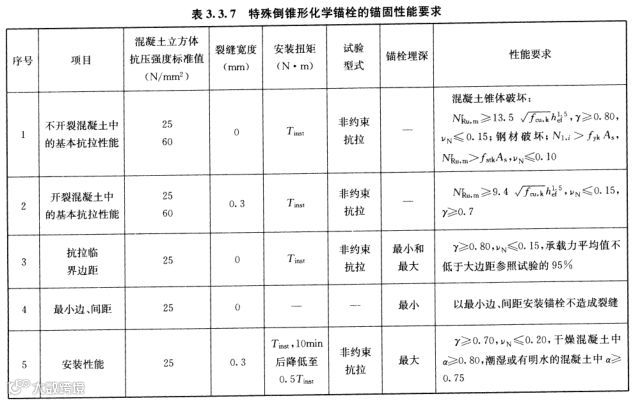

JCJ 145-2013《混凝土结构后锚固技术规程》3.3.7-1适用于开裂混凝土的特殊倒锥形化学锚栓，应满足表3.3.7的锚固性能要求。

JCJ 145-2013《混凝土结构后锚固技术规程》3.3.7-2适用于不开裂混凝土的特殊倒锥形化学锚栓，应满足表3.3.7中第2、6项以外项目的性能要求。

2、特殊倒锥形锚栓适用范围

JCJ 145-2013《混凝土结构后锚固技术规程》8.1.1后锚固技术适用于设防烈度8度及8度以下地区，以钢筋混凝土、预应力混凝土为基材的后锚固连接，在承载结构中采用后锚固技术时宜采用植筋；设防烈度不高于8度（0.2g）的建筑物，可采用后扩底锚栓和特殊倒锥形化学锚栓。

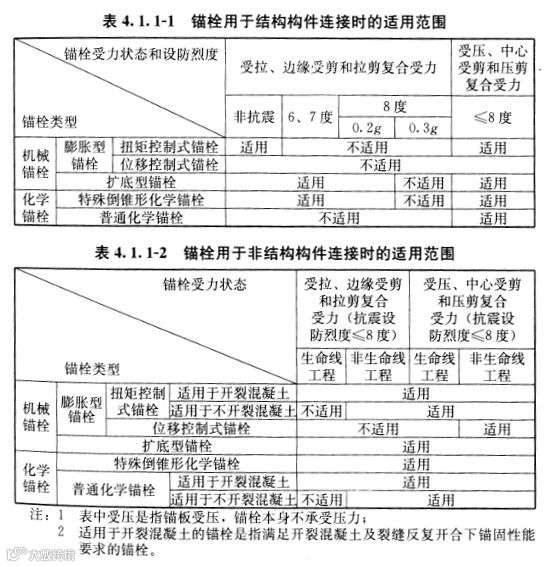

JCJ 145-2013《混凝土结构后锚固技术规程》4.1.1 锚栓应按照锚栓性能、基材性状、锚固连接的受力性质、被连接结构类型、抗震设防等要求选用。锚栓用于结构构件连接时的适用范围应符合表4.1.1-1的规定，用于非结构构件连接时的适用范围应符合表4.1.1-2的规定。

8.8级合金钢，316不锈钢。

幕墙龙骨角码固定，钢结构、重型荷载固定，嵌缝盖板、楼梯锚固，机械、传动带系统，仓储系统、防撞护栏、隔音墙，混凝土加铺层及结构节点加固，接触网腕壁固定、逃生平台固定等。

锚固深度适应范围广（4-20d，且≥40mm,d为螺杆直径）小间距，小边距，配合植筋胶可应用于地震区裂缝混凝土，高强粘结力，效果如同预埋，杰出的耐久性，抗焊性。

电镀锌，满足GB/T9799-2011标准，亦可提供热浸锌等表面处理方式。

相关参数如下：

 Step1：钻孔

根据锚栓数据，确定钻孔深度、直径等进行钻孔。

 Step2：清孔

钻孔后，用气泵、毛刷清孔，此过程最少做到三吹两刷（吹-刷-吹-刷-吹）。

Step3：注胶

 （1）打开密封盖。

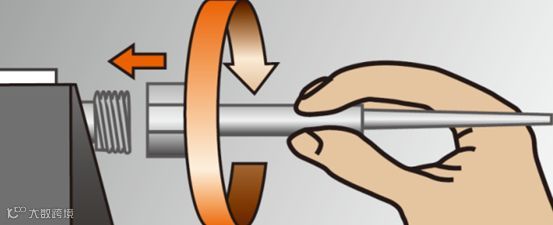

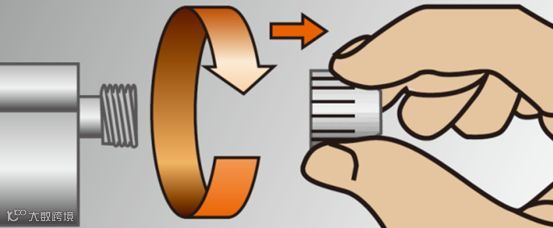

（2）安装静力混合管。

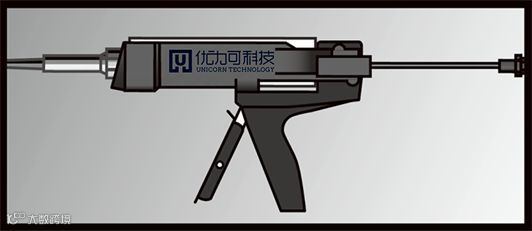

（3）将胶筒安装到注射枪上。

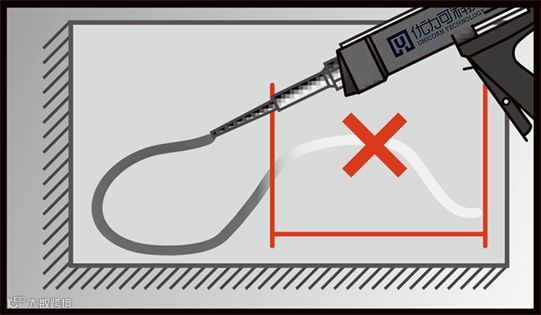

（4）注意每条胶筒第一次注胶时，先挤出部分未混合胶体（大概 15cm）。

（5）将混合管伸入钻孔底部边扣动扳机边慢慢向外拉出混合管，直至将锚固胶注入孔内约2/3即可。

Step4：螺杆埋植

（1）朝着同一个方向旋转插入螺杆，螺杆到底后洞口无胶溢出说明注胶量不够，须将螺杆拔出，重新注胶，按照上述步骤再次插入螺杆，直至能使胶溢出洞口少许。

      （2）对已埋植好的螺杆要做好保护工作，如挂明显标志牌等，清理工作面遗留的胶时注意不得对螺杆进行摇摆或碰撞，以防锚固用胶在固化时间内，螺杆被摇摆动或碰撞，影响埋植效果。
