优技划 || 第6期 锚固连接（二）：为锚栓正名

锚栓，当今建材市场上最常见的后锚固连接产品。可是，如果把几款锚栓同时摆在面前，你能否准确叫出锚栓所属的种类，能否讲出锚栓的作用机理？如果你的回答是肯定的，那么可以快速浏览，批评指正，如果回答不出，或者不够肯定，笔者建议跟随本期文章一起学习，用标准化语言，为锚栓正名。

✍注：关于锚栓的定义和分类，几项相关标准各不相同，但偏差不大，本文将对几项标准加以综合，以求兼容并包。

锚栓是将被连接件锚固到基材上的锚固组件产品，分为机械锚栓和化学锚栓^[1]。

2.1机械锚栓（mechanical anchor）

机械锚栓（mechanical anchor）：利用锚栓与锚孔之间的摩擦或锁键作用形成锚固的锚栓，按照其工作原理分为两类：扩底型锚栓、膨胀型锚栓^[1]。

机械锚栓主要受力部件由金属材料制造的紧固件（螺杆、螺母、垫片）、锥头、扩张件（扩张套管或扩张片）等组成^[2]。

2.1.1 膨胀型锚栓（expansion anchor）

膨胀型锚栓（expansion anchor）是利用膨胀片挤压锚孔孔壁形成锚固作用的锚栓^[1]。

膨胀型锚栓典型特点是钻直孔，作用机理是膨胀套筒或膨胀片与孔壁混凝土间的挤压摩擦，根据使膨胀片张开、挤紧孔壁混凝土的方式，可以分为扭矩控制式膨胀型锚栓和位移控制式膨胀型锚栓。

扭矩控制式膨胀型锚栓即要求紧固时，扭矩达到固定数值完成安装，而位移控制式膨胀型锚栓往往在螺杆、膨胀杆或膨胀锥上有固定刻度标记，通过套筒与锥头的相对位移实现膨胀安装。

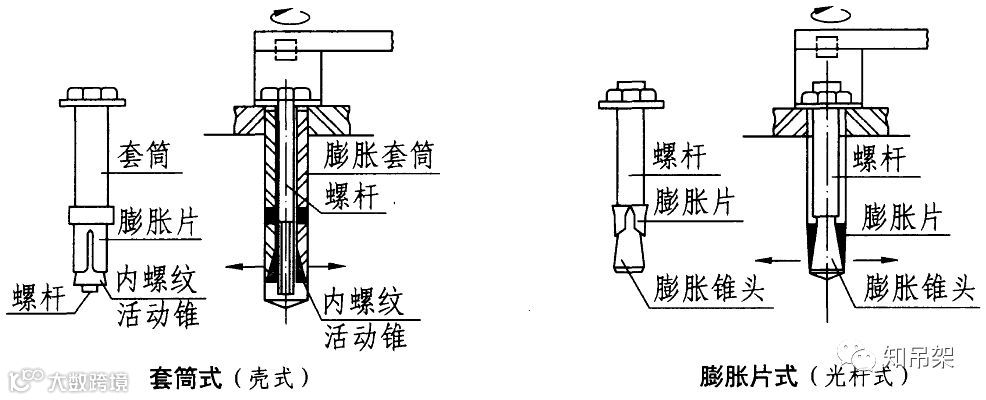

▲图1  扭矩控制式膨胀型锚栓示意（摘自《混凝土后锚固连接》14G308）

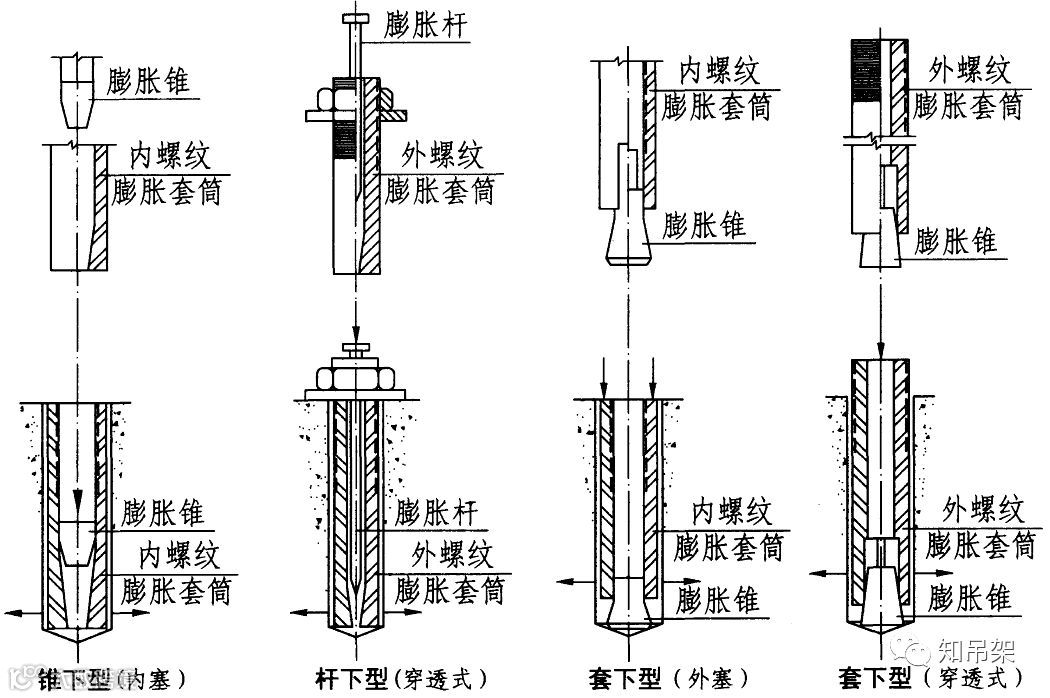

▲图2  位移控制式膨胀型锚栓示意（摘自《混凝土后锚固连接》14G308）

2.1.2 扩底型锚栓（undercut anchor）

扩底型锚栓（undercut anchor）是通过锚孔底部扩孔与锚栓组件之间的锁键形成锚固作用的锚栓^[1]，根据扩底的先后顺序和扩底原理，分为模（预）扩底锚栓和自（后）扩底锚栓。

模（预）扩底锚栓（pre-drilled undercut anchor）是用专用模具钻头预先扩孔再安装的扩底锚栓^[2]，典型特点是专用钻头扩底。

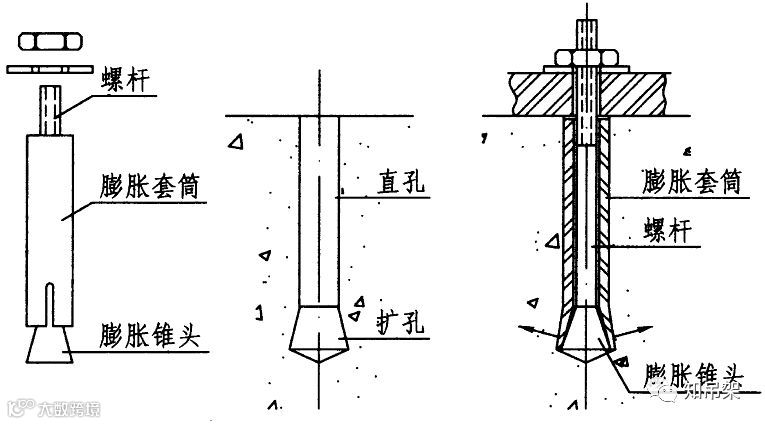

▲图3  模（预）扩底锚栓示意（摘自《混凝土后锚固连接》14G308）

自（后）扩底锚栓（self-cutting undercut anchor）是锚栓扩张件上带有硬质刀刃，安装锚栓的同时完成扩孔和扩张件嵌入的扩底锚栓^[2]，典型特点是钻直孔，硬质刀刃自切底。

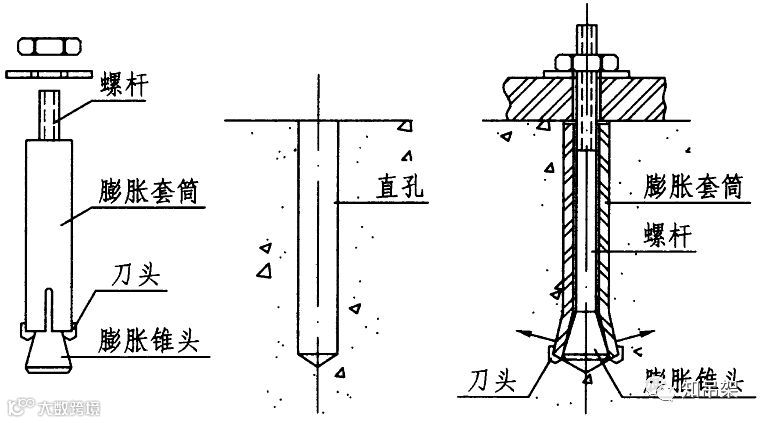

▲图4  自（后）扩底锚栓示意（摘自《混凝土后锚固连接》14G308）

2.2 化学锚栓（adhesive anchor）

由金属螺杆和锚固胶组成，通过锚固胶形成锚固作用的锚栓^[1]。根据受力螺杆的形状，化学锚栓分为普通化学锚栓和特殊倒锥形化学锚栓。

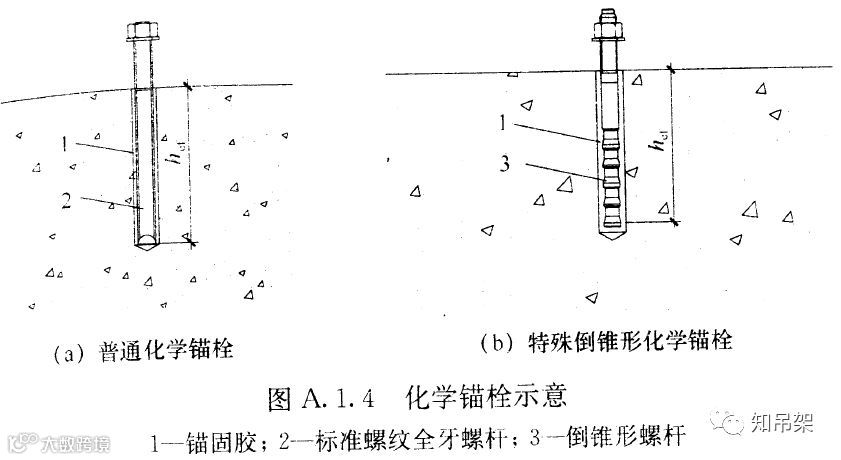

▲图1  化学锚栓示意（摘自《混凝土结构后锚固技术规程》JGJ145-2013）

本期专栏文章以工程建设行业标准《混凝土结构后锚固技术规程》JGJ145-2013、《混凝土用机械锚栓》JG/T160-2017和国标图集《混凝土后锚固连接》14G308为依据，按照作用机理对锚栓的分类进行了梳理，希望能够对各位的工作有所帮助。
