随着汽车电子电气技术的不断发展，越来越多的汽车采用电子控制单元（ECU），而ECU程序烧录是ECU生产制造过程中的一个重要环节。传统的人工烧录方案效率较低，那么有没有一种操作简单效率又极高的方式呢？

别慌，我们今天就来教大家如何做个“优雅的”工程师（基于vFlash二次开发实现自动化烧录）~

一般来说：自动烧录系统还需要包括PLC系统、MES系统，其中PLC系统主要用于样件与工位接插件的对接，实现硬件线路自动对接；MES系统作为生产端的控制中枢，主要用来实现数据交互、控制其他设备执行相应动作，以及生产信息的统计；烧录系统提供自动烧录功能。怿星科技根据客户实际需要，基于Vector工具vFlash开发自动烧录系统，主要由自动烧录软件和烧录机柜组成。

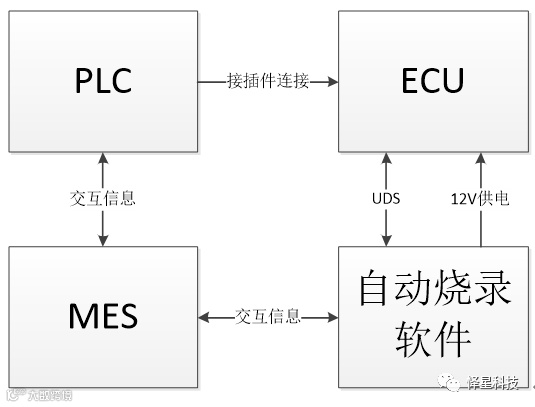

系统交互示意图如图1所示：

系统交互示意图

自动烧录软件主要是通过调用Vector公司的vFlash系列软件和网络接口卡硬件来实现自动化烧录；vFlash软件主要实现ECU程序烧录功能；vFlash软件将刷写流程单独分离开来，通过刷写模板来实现烧录不同的OEM流程，从而达到快速刷写的目的，并且在生产过程中轻松实现切换不同的刷写流程，以适配不同的生产要求。

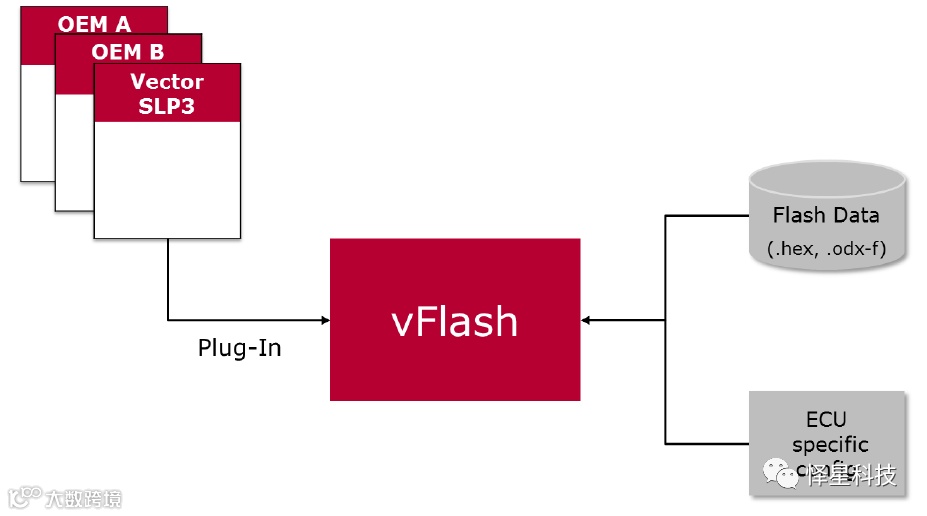

 vFlash软件配置不同的刷写模板

vFlash软件还可以通过更换Vector不同总线类型的Vector硬件网络接口卡，从而实现CAN/CANFD/LIN/DoIP等不同总线刷写。

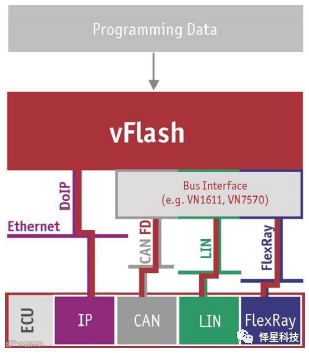

vFlash通过不同总线进行刷写

vFlash升级软件vFlash Station最多可以同时刷写8路ECU，并且各个ECU的物理通道完全分开，能够在多条产线环境下进行使用，极大的节约生产成本。

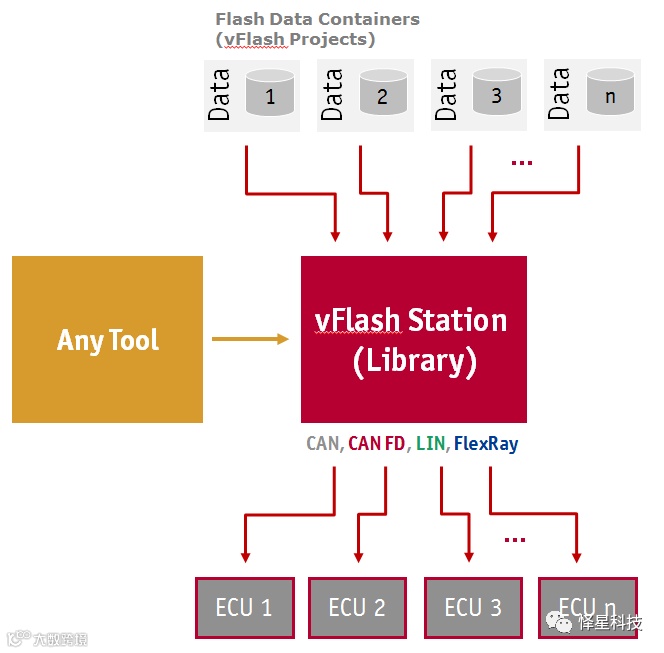

vFlashStation同时刷写8路ECU

自动烧录软件可以通过跟外部第三方控制系统（如MES系统）通讯，实现由第三方控制软件来控制刷写启动，从而实现自动化刷写，在刷写完成时可以进行ECU版本校验，并将相关结果上传至控制软件，并保存在本地log中。自动烧录软件还可以配合硬件实现ECU上下电，对于需要网络唤醒的ECU，能够独立进行网络唤醒，无需其他设备发送唤醒报文。

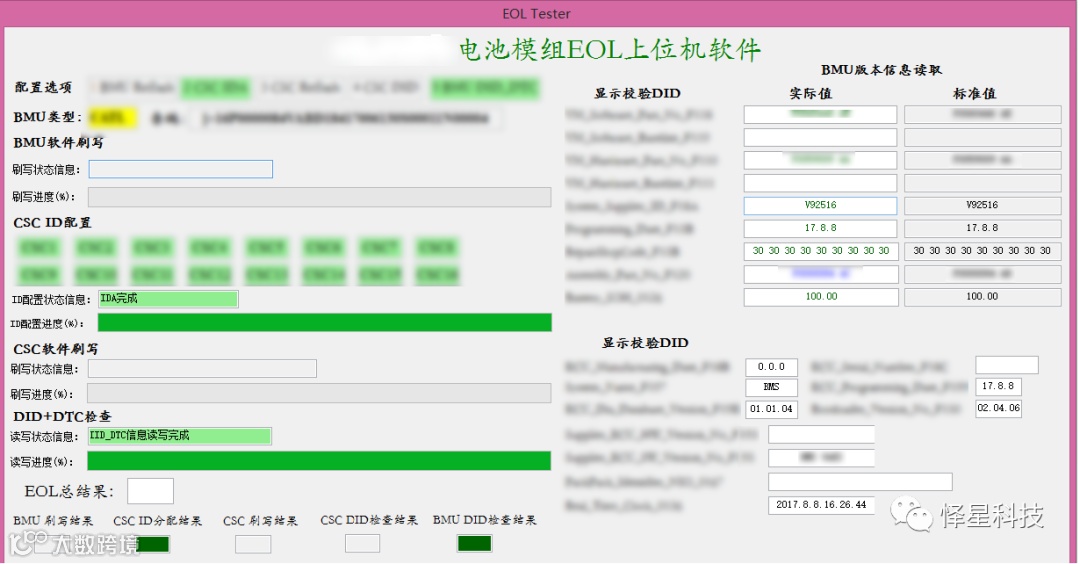

某供应商产线单个BMS刷写以及电芯配置

上图是某供应商在BMS EOL下线时，需要对电池电芯分配并读取多个DID以及读取和清除DTC，并且实现ECU刷写功能。

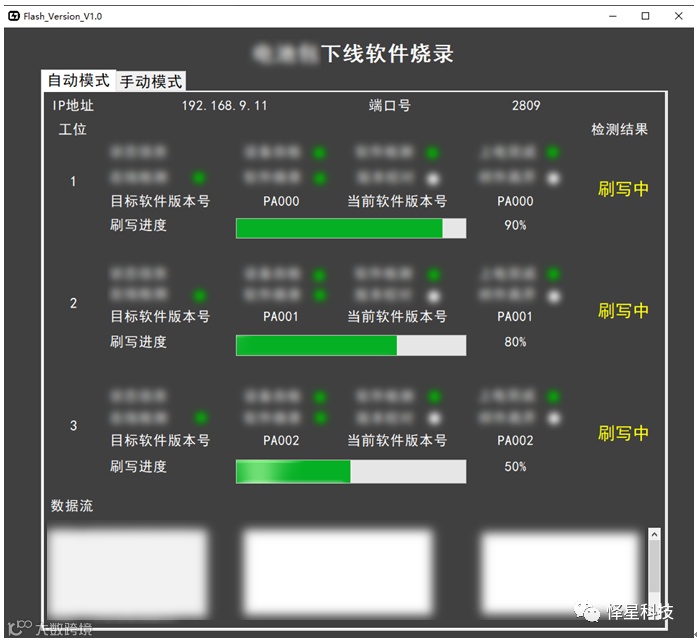

某工厂多产线ECU刷写

上图是某OEM在生产过程中，有三条产线都需要进行ECU烧录，并且烧录过程中互不影响。

怿星科技根据客户需求，不断调整自动烧录软件模块功能，从而为我们客户创造价值。为防止生产过程中出现人为误操作，整套系统中集成了一些防呆处理，如检查Vector硬件接口卡是否连接正常？检查ECU上电是否完全成功等操作细节。

同时，我们在烧录过程中需要考虑ECU上下电的控制以及整套系统的电源备份，因此设计一整套烧录机柜，内嵌UPS电源，从而保证外部供电异常时，设备能够正常断电，达到保护设备和ECU的目的。

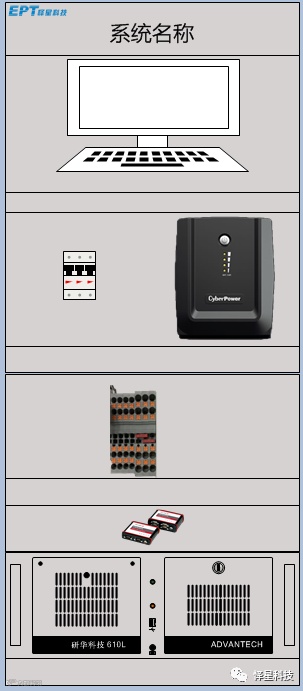

机柜示意图

整套自动烧录系统可以跟第三方控制系统私有协议进行通讯，从而实现数据交互；并且该系统是基于Vector工具vFlash/vFlash Station软件基础上进行开发，通过与研发阶段刷写模板的共享，实现生产成本最低化。

怎么样，是不是比传统烧录方便太多了？想做“优雅的”工程师，跟着怿星科技，一起学习更多汽车技术吧~
