CAN/LIN开发人员对于硬件测试环境的
理想需求是
小巧轻便
配置简单
功能丰富
可灵活扩展以适配不同的测试场景
怿星基于多年的车载网络测试经验

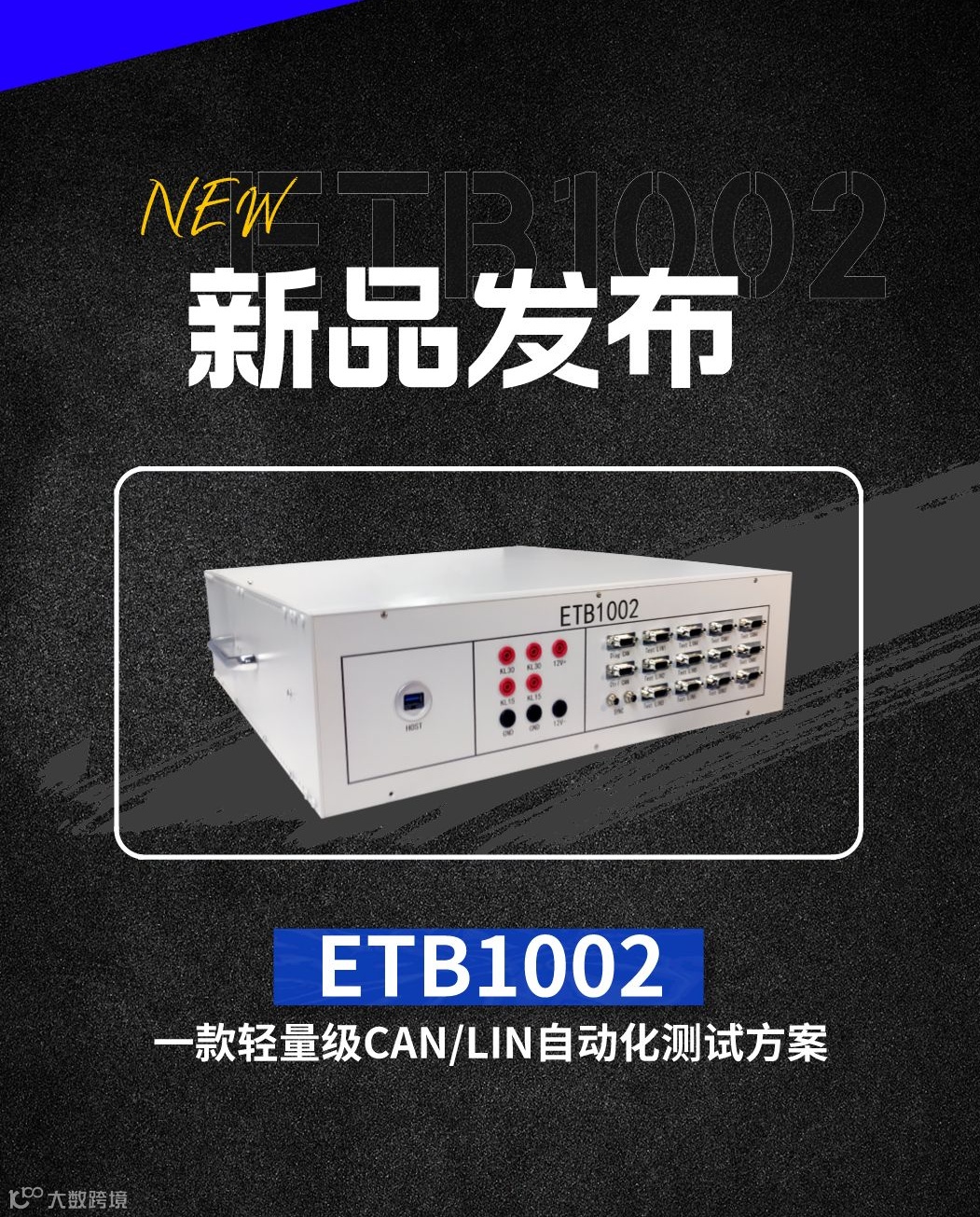

推出了ETB1002
它是一款轻量级的CAN/LIN自动化测试方案
满足CAN/LIN节点级总线通信、诊断等
相关的自动化测试
帮助客户快速、高效地完成CAN/LIN节点级
开发测试
ETB1002由硬件和软件两部分构成
通过USB接口连接个人电脑
即可实现即插即用
测试范围
· CAN节点通信测试
· CANFD节点通信测试
· LIN主节点通信测试
· LIN从节点通信测试
· AUTOSAR CAN网络管理测试
· CAN/CAN FD/LIN通信路由测试
· 诊断测试
· 刷写测试
#该方案如何应用？
应用场景介绍#
▷

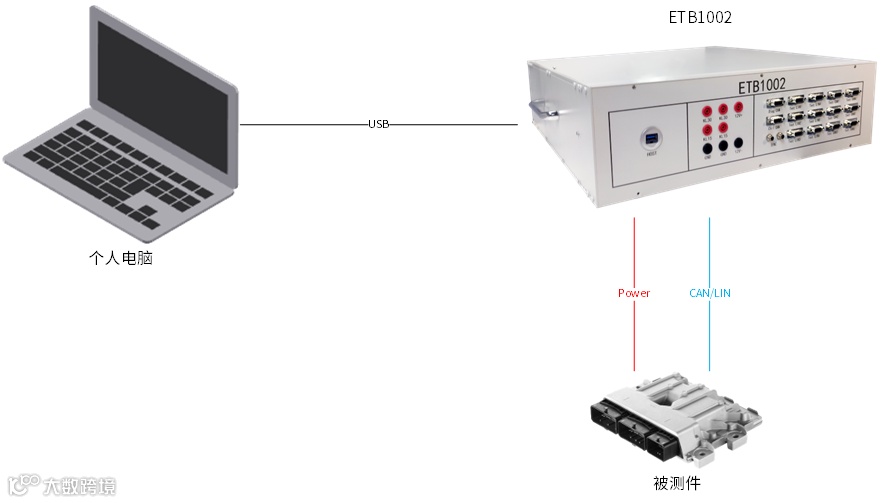

单ECU单通道自动测试场景
单ECU单通道自动测试，即ETB1002连接一个ECU的某一个CAN/CANFD/LIN通道，实现单一通道的全部用例的自动化测试。
▷
单ECU多通道自动测试场景
单ECU多通道自动测试，即ETB1002同时连接一个ECU的多个CAN、CANFD或LIN通道，实现一个ECU多个通道的全部用例的自动化测试。
随着车内ECU的功能越来越丰富，经常出现一个ECU具备多路CAN/LIN通道，而以往测试通常需要用户手动重新接线，再挨个通道测试，费时费力，且不利于对多次测试的环境、数据、报告的记录保存。
ETB1002解决了这一痛点，它支持在一次接线、参数配置后，自动化遍历每路通道，完成前文中测试范围全部测试项。
▷

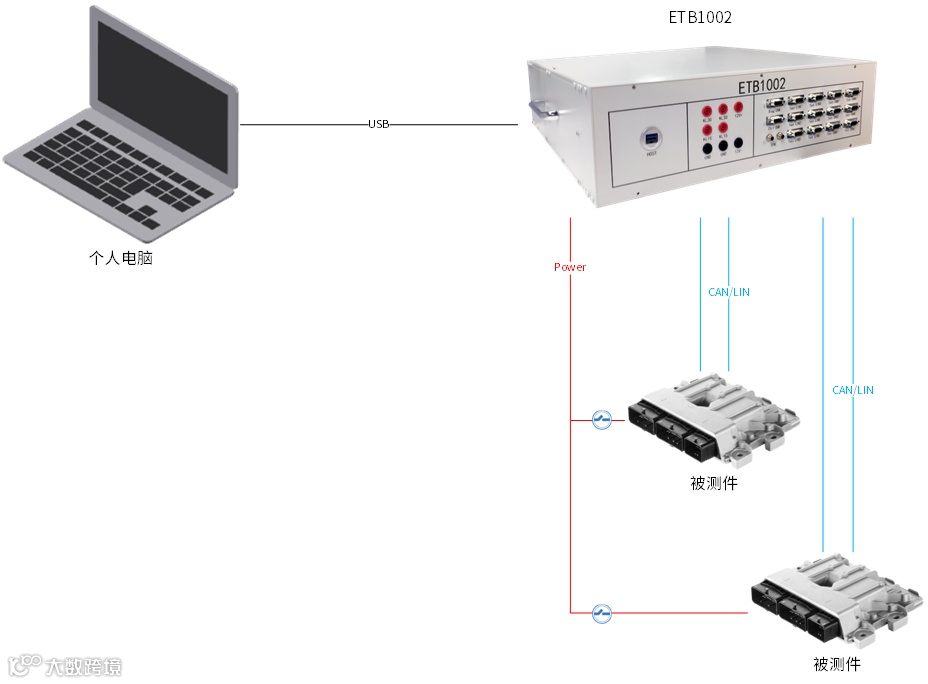

多ECU多通道自动测试场景
多ECU多通道自动测试，即ETB1002同时连接多个ECU的多个CAN、CANFD或LIN通道，实现多个ECU多个通道的全部用例的自动化测试。
车型开发期间，经常有多个ECU需要集中测试。而由于测试设备有限，往往出现ECU排队等待测试的情况。还需要测试人员守在设备前，随时准备更换ECU、重新接线，极其浪费设备和人力资源。
ETB1002支持在一次测试执行过程中，实现对多个ECU的自动化遍历测试，高效、快速的完成大批量测试工作。只需启动测试，全无“后顾之忧”。
#产品包含哪些优势？
产品特征介绍#
#如何进行测试？
应用示例#
1
前提准备
○ 硬件设备：ETB1002
○ 测试软件：CAN节点通信测试软件模块
○ 待测件：某一具备多路CAN/LIN通道的网关
○ PC：Windows10及以上，安装CANoeV15 SP3及以上
2

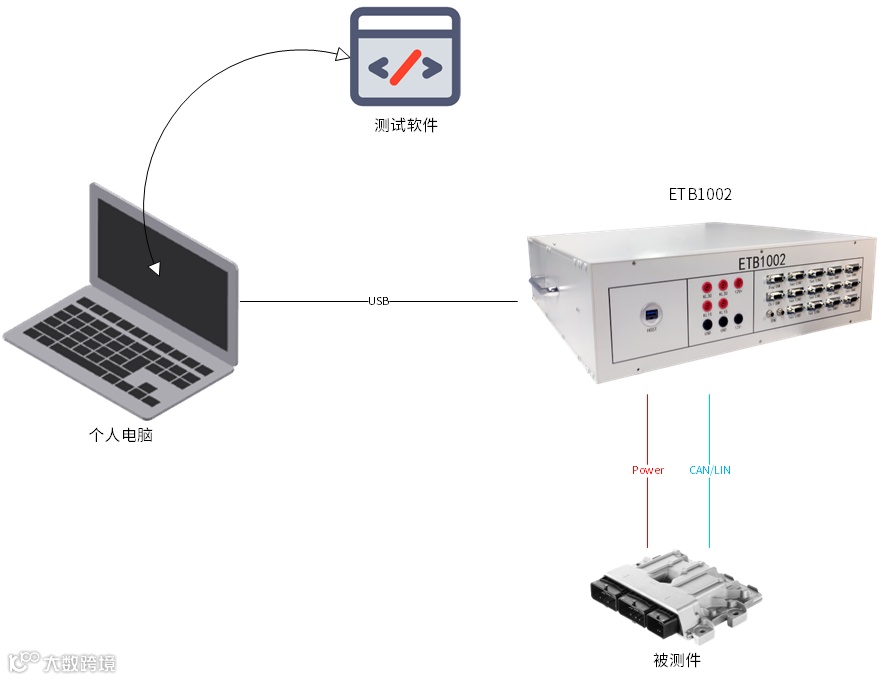

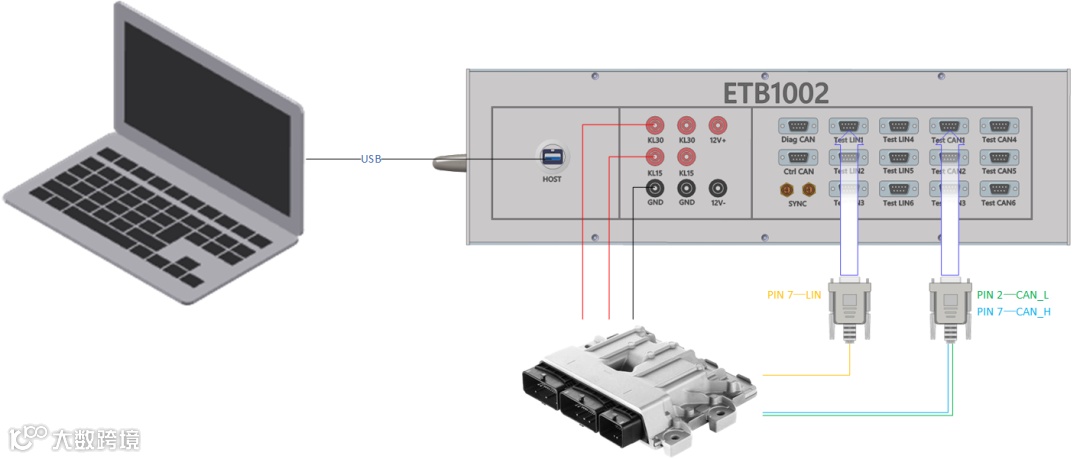

测试环境搭建
3

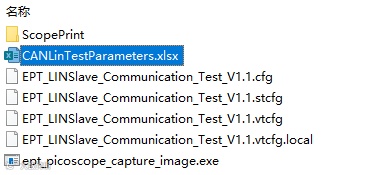

软件配置

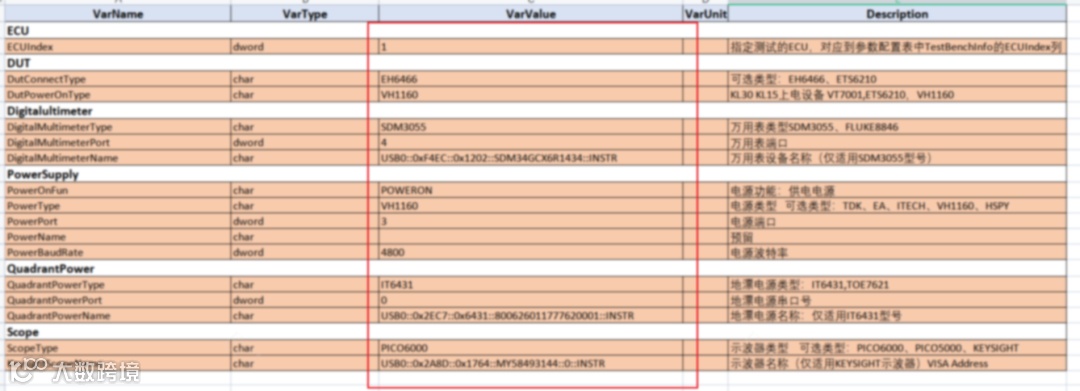

○ 参数输入：根据实际硬件环境以及被测件自身信息，对测试软件的参数表进行配置如下

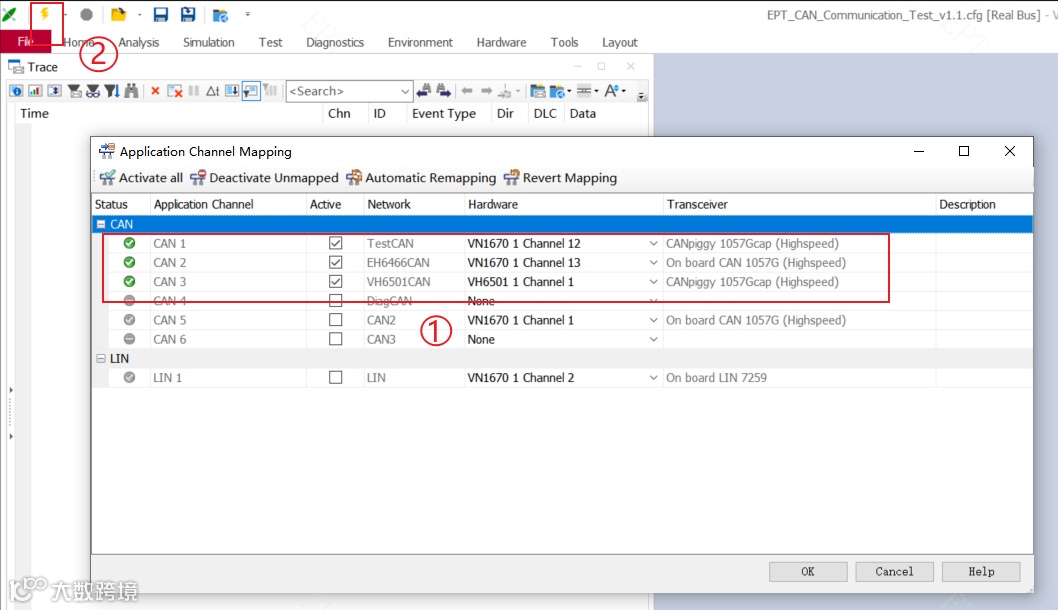

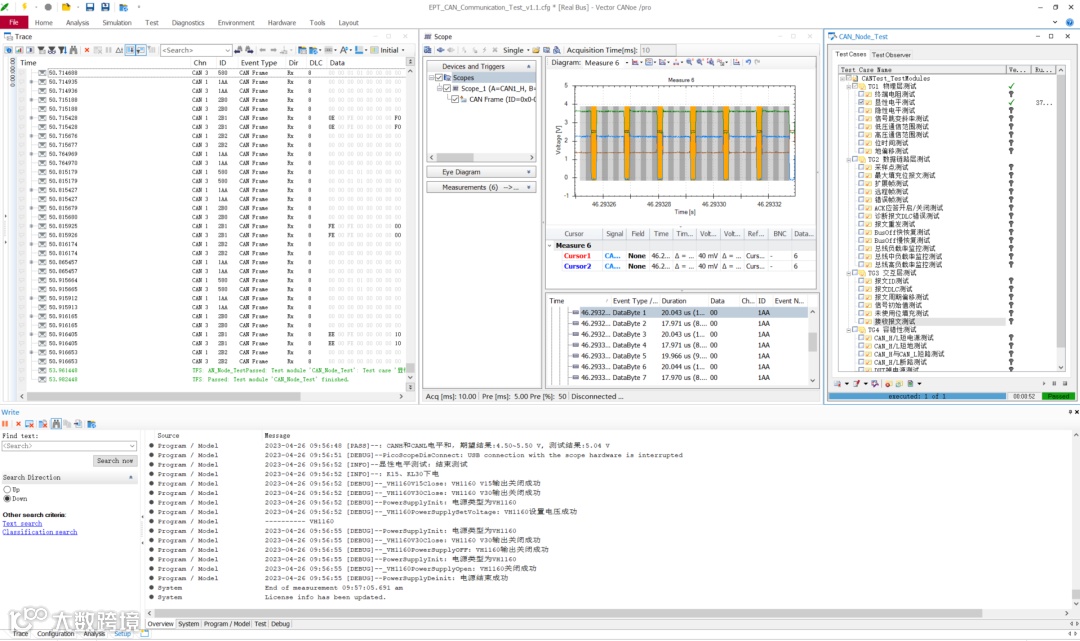

○ CANoe配置：根据ETB1002用户手册描述，在CANoe中正确配置逻辑通道

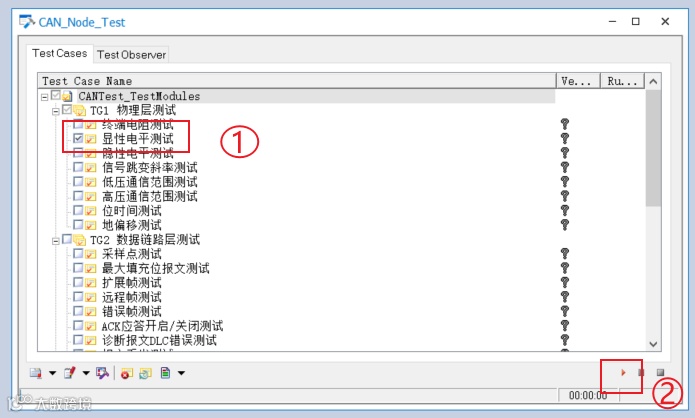

○ 勾选测试用例，点击运行
4
测试结果输出

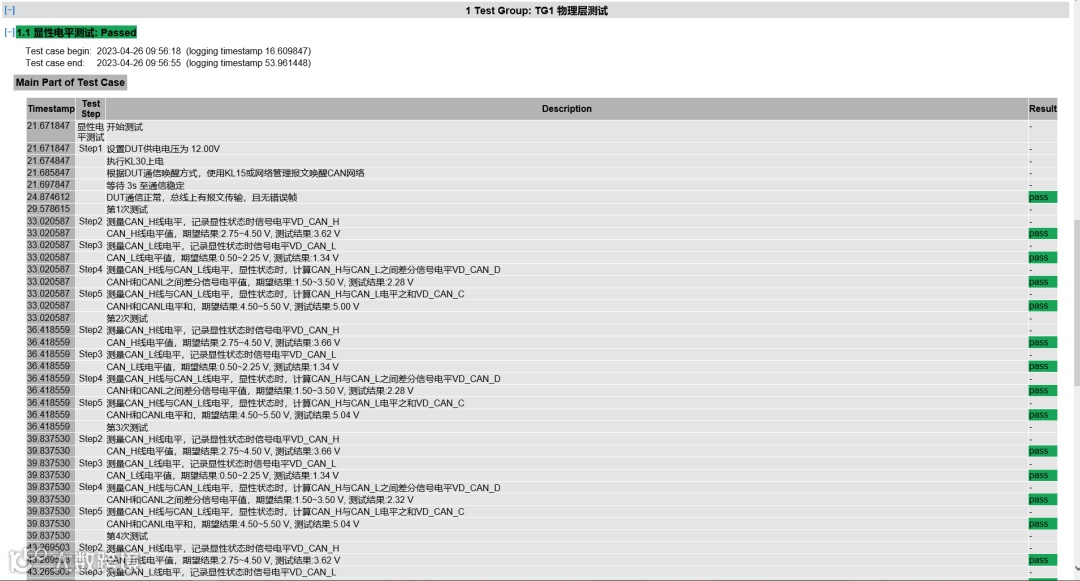

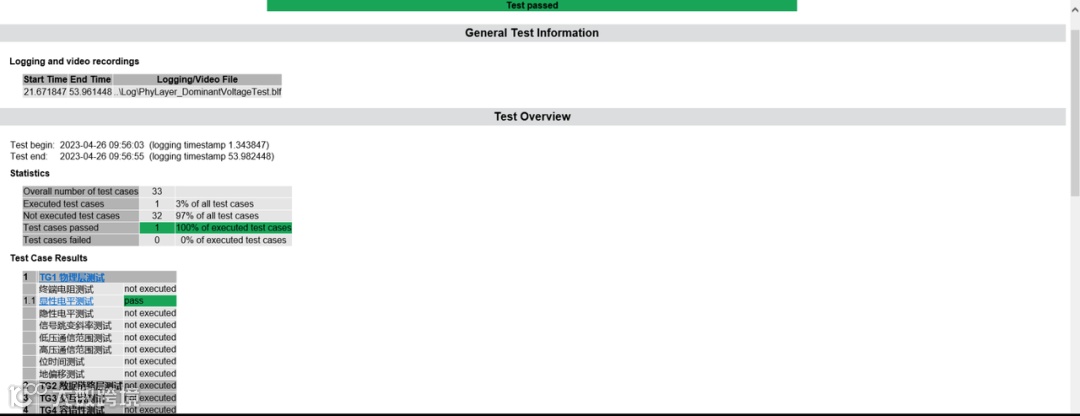

○ 支持直接输出HTML报告：

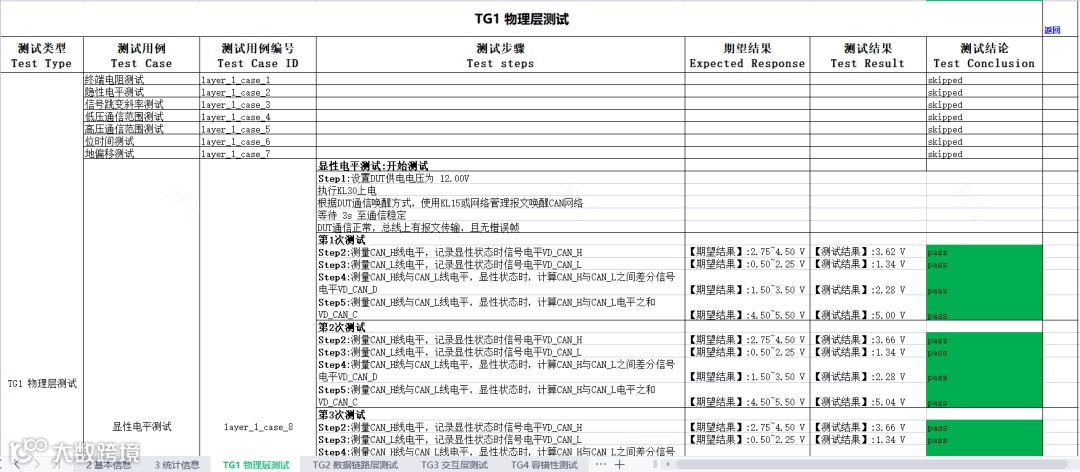

○ 测试报告灵活多样，支持Excel格式输出
