浅谈VT System FPGA Manager功能及使用

FPGA（Field－Programmable Gate Array），即现场可编程门阵列，它打破了按照顺序执行的模式，允许在每个时钟周期内完成更多的任务，超越了常规数字信号处理器（DSP）的运算能力。也正因为如此，FPGA经常被使用在汽车功能测试系统中。

Vector公司所提供的VT1004A、VT2004A、VT2516A等板卡均具有强大的FPGA功能，可更好的实现功能测试中信号的处理能力。

VT板卡FPGA功能主要通过配置FPGA Manager参数、建立对应VT板卡（如VT1004、VT2004等）FPGA工程、定义Simulink模型IO参数（采集、模拟）、建立FPGA Simulink模型和编译烧录程序等四个过程实现。

以下将简单介绍VT System FPGA Manager 中FPGA Demo的使用。

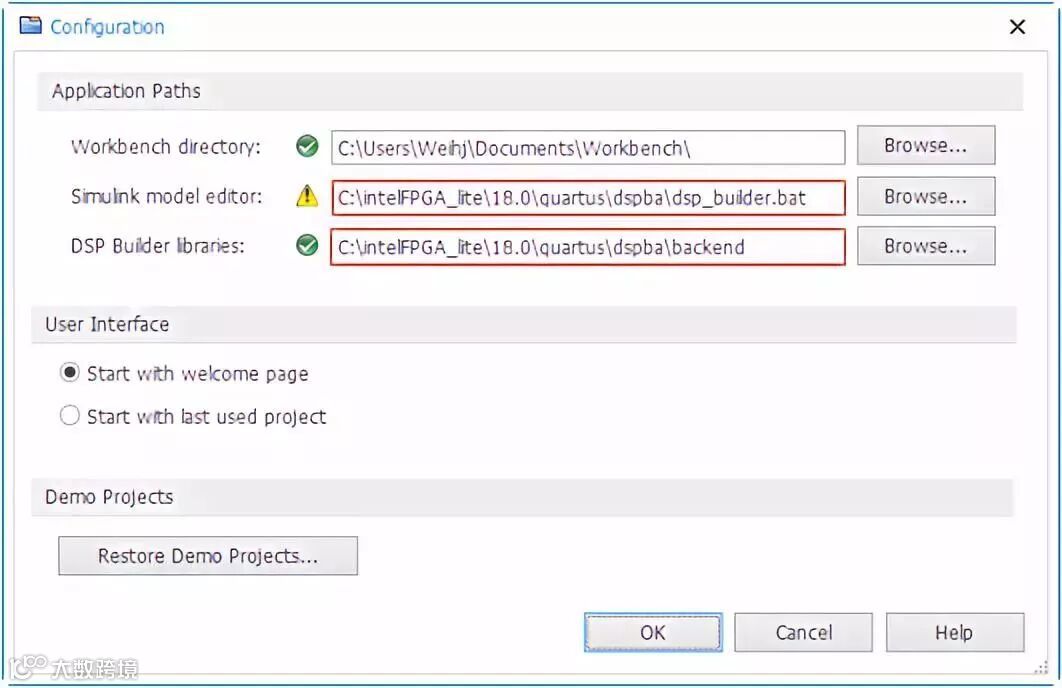

实现CANoe FPGA功能首先需要安装Quartus、DSPBuilder、Matlab/Simulink三个软件；安装完成后需要在FPGA Manager中配置软件路径， 在Configuration中配置DSP Builder以及Matlab路径。

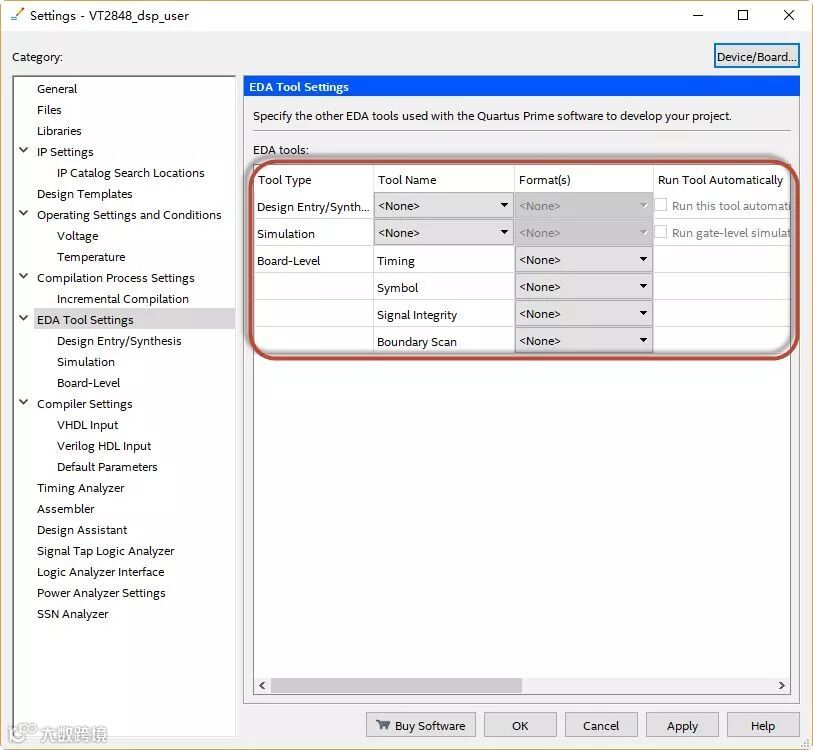

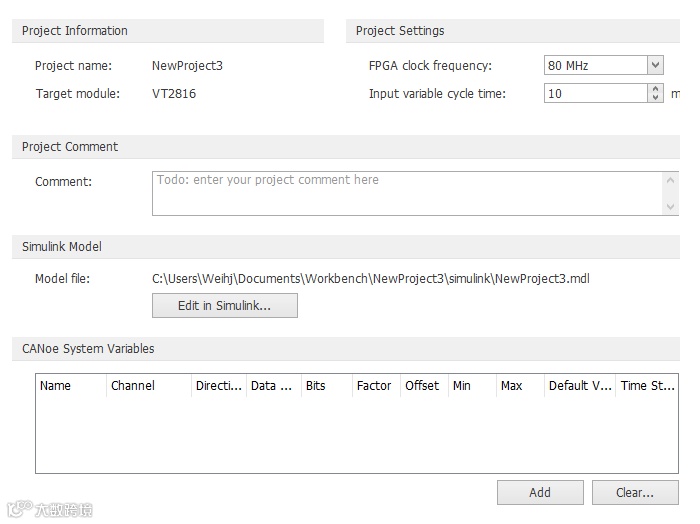

点击FPGA Manager界面中New Project，创建FPGA工程，配置板卡时钟参数和输入变量周期时间。

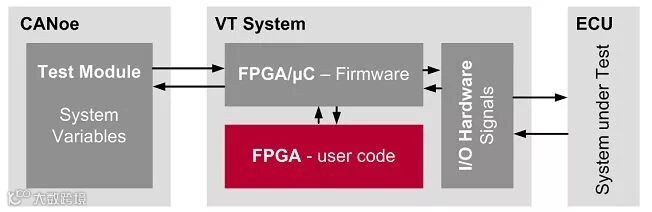

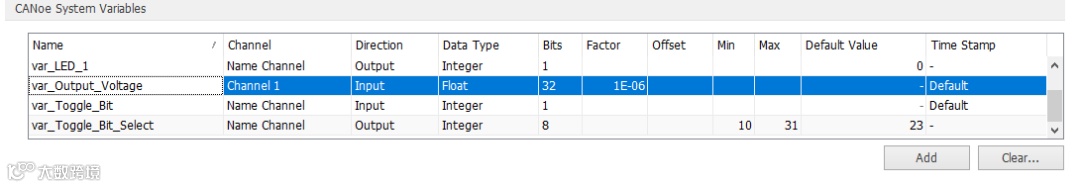

CANoe System Variables实现了CANoe与Simulink模型的交互，Input代表VT板卡采集到的数字或者模拟信号；Output代表VT板卡模拟仿真的信号。信号的数值通过如下公式计算：

Value: [CANoe sysvar] = [FPGA sysvar] * Factor + Offset；

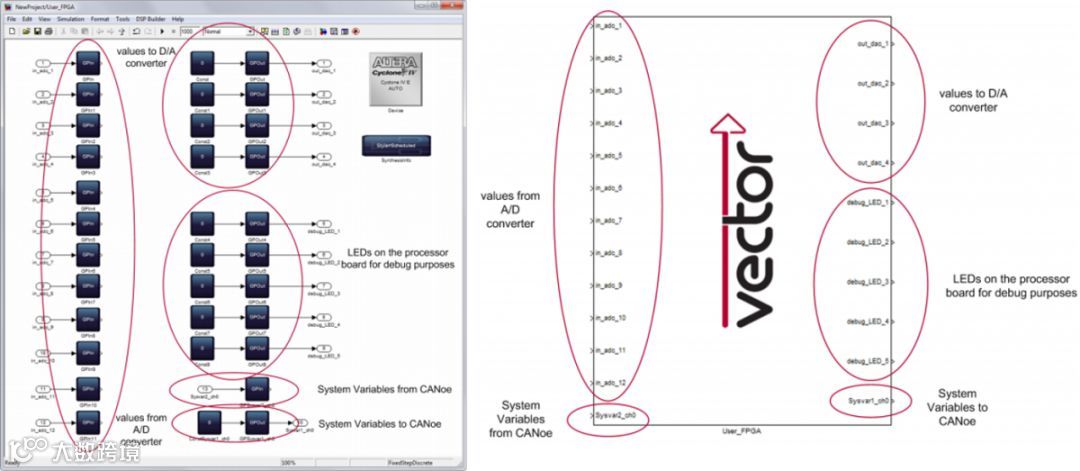

Simulink模型可更为容易的实现复杂的控制逻辑，通过FPGA快速计算性能，可降低开发和调试的难度。

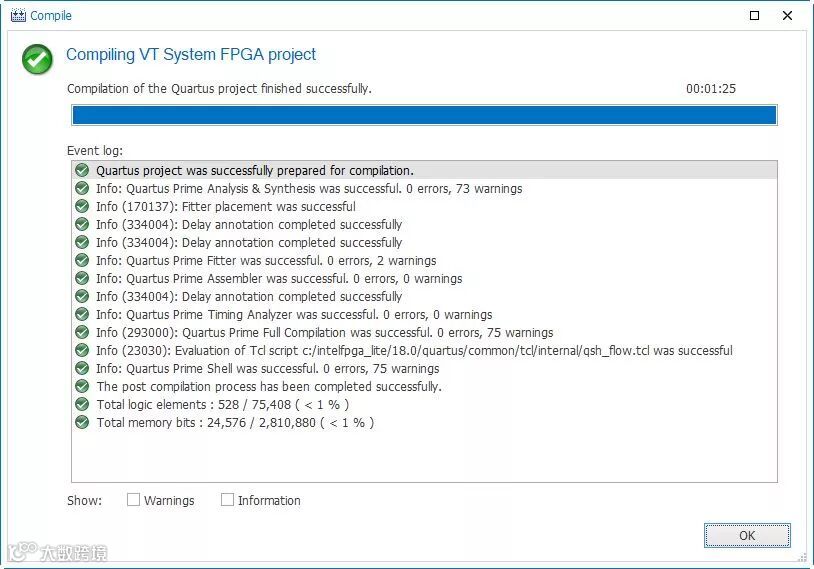

使用FPGA Manager将搭建好的工程编译，并烧录至VT板卡，从而实现VT板卡的FPGA功能的使用。

以上为本期分享内容，想要了解更多相关信息，可持续关注我们。我们将不定期地为您带来关于汽车电子电器方面的技术分享。
