如何用 CANoe 对离线数据进行二次处理

关注一下，更多精彩等着你！

我们在工作中经常会遇到对大容量离线数据（比如Datalogger采集的总线报文数据）的二次处理问题，比如采集的总线数据有Sig_a和Sig_b两个信号，用户想获得Sig_a*Sig_b的实时曲线。当然你可以把报文到转换成Excel格式（.csv）再进行二次处理，但这么做费时又费力，小编在这里介绍一种基于CANoe的Replay（回放模块）+ Network Node（仿真节点）的方法来快速实现数据二次处理功能。步骤如下：

1.CANoe设置成Online Mode（在线模式，运行需要插入硬件License），选择仿真总线Simulated Bus（对于大量数据回放，可以设置为as fast as possible，3个小时的数据只需要30s左右就可以回放完毕，如果你想了解数据的真实运行时间，选择animated with factor， 估计在等待大数据回放的这段时间里，你都可以看好几集《中国有嘻哈》了，扯远了，嘿嘿）；

2.在Simulation Setup下加入1个Replay Block（加载离线数据）和1个Network Node（监控节点，嵌入CAPL脚本对信号进行二次处理）

3.建立1个系统变量来存储二次处理数据

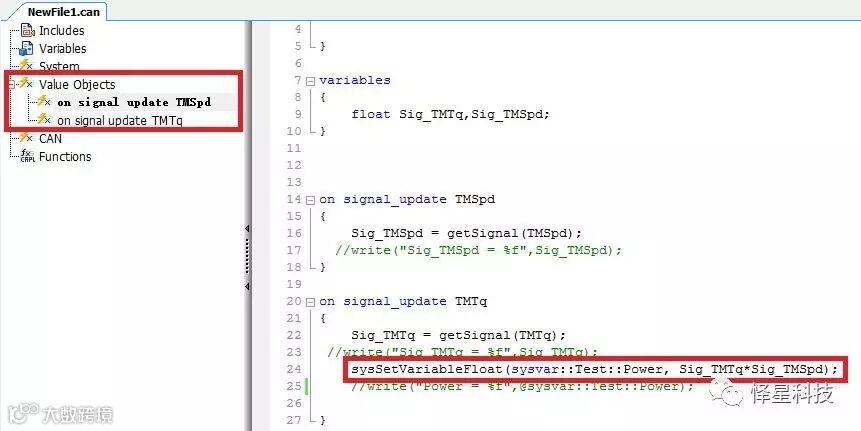

4.监控节点里的CAPL处理：建立相对应的信号更新事件捕获回放信号，同时把二次处理数据赋值给前面定义的系统变量，这里Power = TMSpd * TMTq（功率 = 扭矩*转速）；

5.在Graphic中添加相关信号及系统变量，然后运行CANoe，可以看到二次处理的信号值曲线（Power），点击下图菜单界面所示小红框里的按钮（Fit All Signals）把运行时间内的所有信号放在同一显示区域内。

OK，问题解决，那么其他类似的二次数据处理也可以参考此方法解决（可以是更复杂的算法逻辑）。

使用CANoe进行二次数据处理的关键点：

• CANoe设置为online的仿真模式，仿真模式设置为as fast as possible；

• Replay + Network Node的结合使用；

• 新建系统变量作为二次处理数据的载体；

• CAPL中对信号的算法逻辑处理。
